1.
Conception et fonction de CTC EcoLogic
Ce chapitre décrit les composants principaux ainsi que les sous-systèmes qui, dans différentes
confi gurations, font partie des six systèmes principaux (Types Système 1 à 6). Reportez-vous au
chapitre «Installation des conduits» pour de plus amples informations sur les Types Système 1 à 6.
1.1
Principaux composants
1.1.1
Carte de circuit imprimé (PCB)

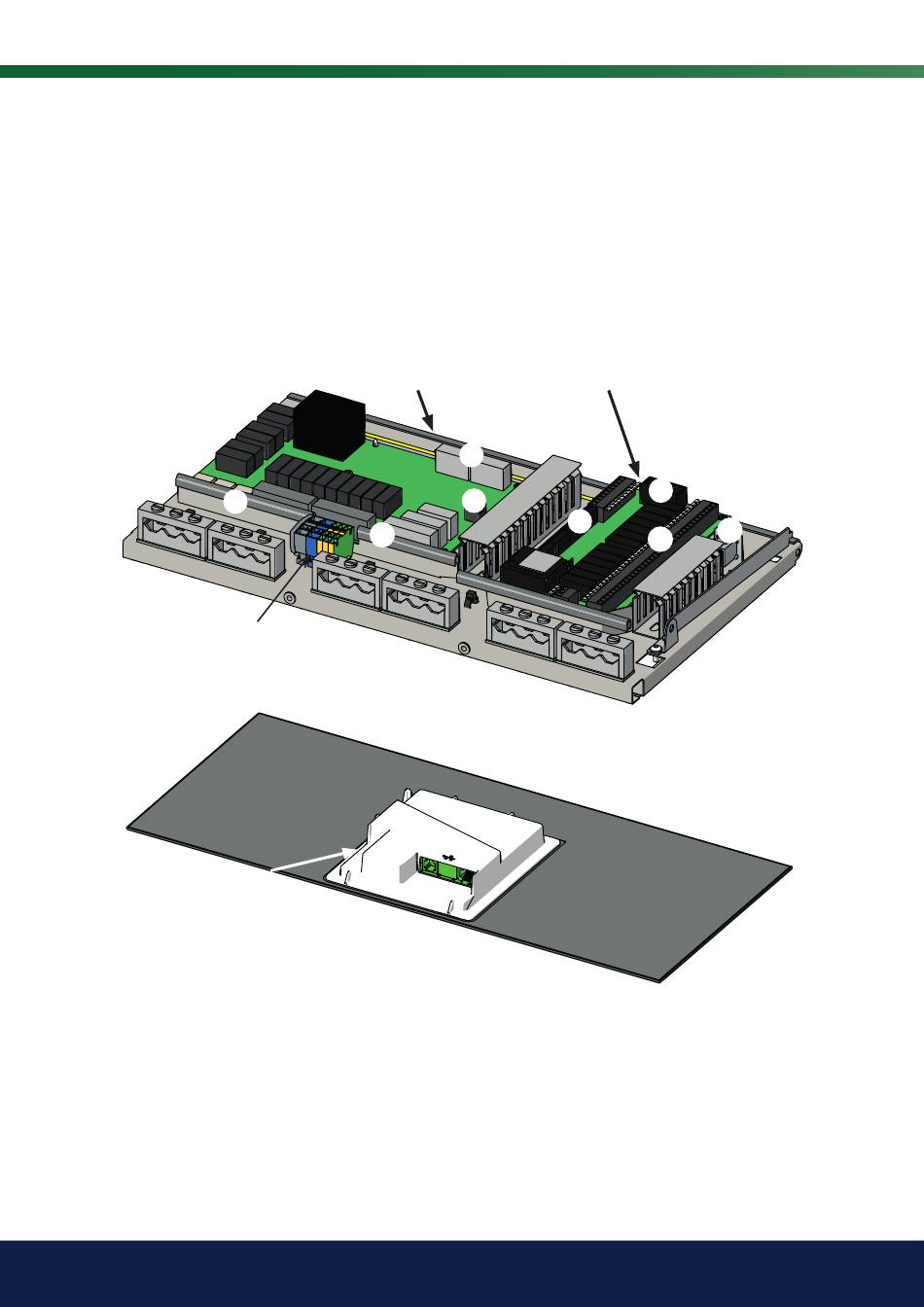

Les images ci-dessous montrent les composants importants lors de la connexion de CTC EcoLogic.
B
1.1.2
Écran
* Fourni avec CTC EcoLogic L.
Pack d'accessoires disponible pour
CTC EcoLogic M.
8
CTC EcoLogic L/Famille
Carte de circuit imprimé A (A2)
C
A
F
A
Alimentation électrique carte de
circuit imprimé
B
Connexion 230 V
C
Bornier basse tension
D
Communication écran
carte de relais/extension
E
Communication, pompe à
chaleur
Carte d'extension (A3)*
C
E
C
G H I
D
J
B
F
Port USB
G
Connexion BMS
H
Connexion réseau (Ethernet)
I
Alimentation électrique écran/
communication interne
J
Connexion réseau (câble fourni L)
