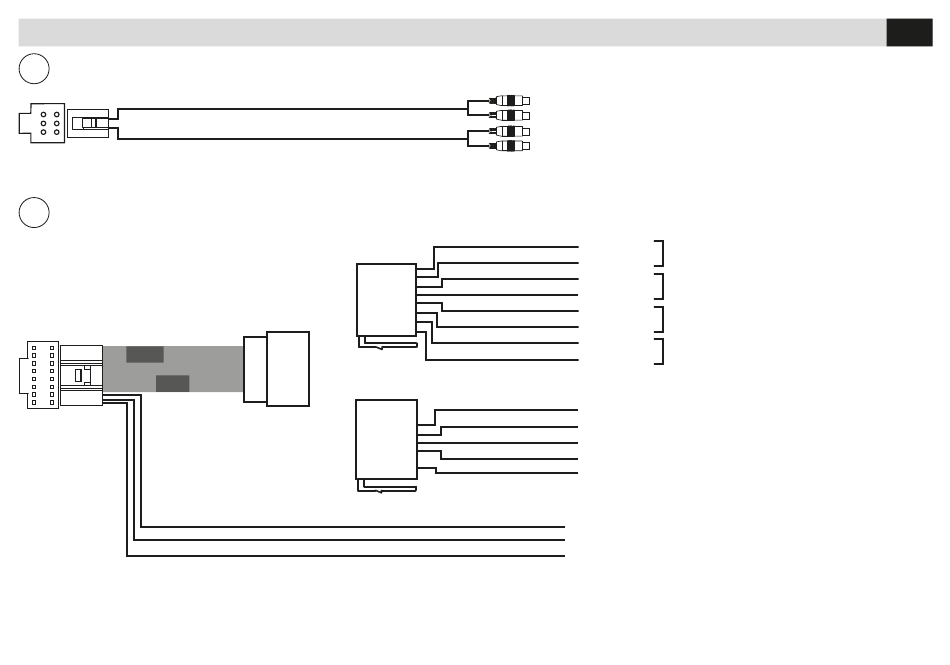

CONEXIONES
6
ENTRADA RETRO-CAMARA Y SALIDA AUDIO VIDEO 1
7
ALIMENTACION Y SALIDAS ALTAVOCES
FUSE
IGNITION-TIMER
REAR RCH 1
REAR LCH 1
CAMERA 1
VIDEO OUT 1
SALIDAS ALTAVOCES
GRIS
GRIS-NEGRO
BLANCO
BLANCO-NEGRO
MARRONE
BROWN
VIOLA/PURPLE
PURPURA-NEGRO
VERDE/GREEN
VERDE-NEGRO
ALIMENTACIÒN
AMARILLO
ROJO
NERO
NEGRO
BLACK
NARANJA
MARRON
41
Salida audio derecha
Salida audio izquierda
Entrada retro-cámara
Salida video
FRONT R +
ANTERIOR DERECHO
FRONT R -
FRONT L +
ANTERIOR IZQUIERDO
FRONT L -
REAR R +
POSTERIOR DERECHO
REAR R -
REAR L +
POSTERIOR IZQUIERDO
REAR L -
BATT
+12V Positivo batería
ACC
+12V Bajo llave
GND
Masa
ILLUMI
Brillo / Dimmer
MUTE
Mute audio
Remoto amplificador
P CNTR
Antena eléctrica
P ANT
REVERSE
Activación retro-cámara
E
