Avant d'entamer le montage, il faudra enlever soigneusement toute salissure et tout produit anti­rouille
(par ex. Tectyl, peinture) présents dans les alésages d'ajustage et sur les surfaces d'applique du raccord
conique et du paquet de lamelles sur la bride ARPEX.
Pendant les manipulations de solvants, respecter les consignes publiées par leurs
fabricants.
Appliquer le paquet de lamelles en alternance contre la bride ARPEX de telle sorte que les douilles
appliquent contre la bride ARPEX (voir la figure 1).
Ensuite et de l'extérieur, introduiser les douilles coniques dans l'alésage d'ajustage correspondant de la
bride ARPEX, et les tirer à travers la bride ARPEX et le paquet de lamelles en vous aidant, si nécessaire,
d'une tige filetée et de 2 rondelles (comprises dans les fournitures – voir la figure 2) jusqu'à ce que le collet
de la douille conique applique complètement contre la bride ARPEX (voir la figure 1).
Pour le montage de paquets de lamelles à limitation du jeu axial ou à appui vertical
intégrés, voir le point 3.3.
1

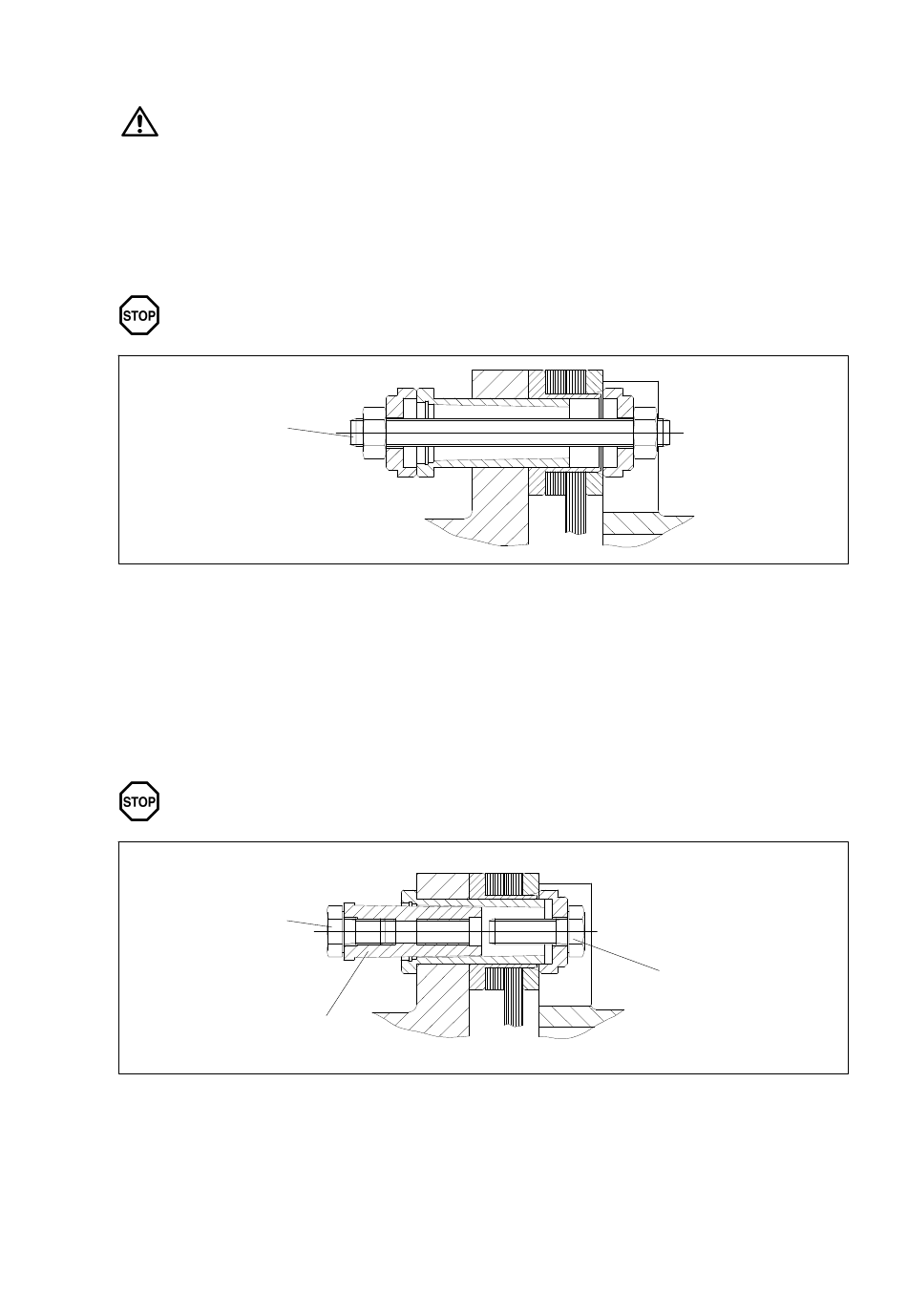

Fig. 2: Vue détaillée de la tige filetée
1 Tige filetée avec 2 écrous hexagonaux
(voir la figure 10 et le tableau 3)
Insérer le goujon conique légèrement graissé (si nécessaire, le regraisser avec la pâte spéciale) dans la
douille conique, comme l'illustre la figure 3 ; puis monter la rondelle et la vis de serrage comme illustré. Au
cours de la première passe, serrer les vis de serrage les unes à la suite des autres, environ au couple
0.5 x T (voir le tableau 1), si nécessaire, en contrant par la vis d'obturation. La vis de serrage et celle
A
d'obturation devront être mises en place avec un produit bloque­vis "de fermeté moyenne" (par ex. de la
Loctite 243). Ensuite, au cours de la deuxième passe, serrer au couple T
Après le serrage, les surfaces frontales de la douille conique et du goujon conique
doivent se rejoindre en affleurement (voir la figure 1).
1
Fig. 3: Vue détaillée du goujon conique
1 Vis d'obturation
2 Surface conique, graissée
2
AN 4243 fr 12/2015
8 / 16
(voir le tableau 1).
A
3
3 Vis de serrage
