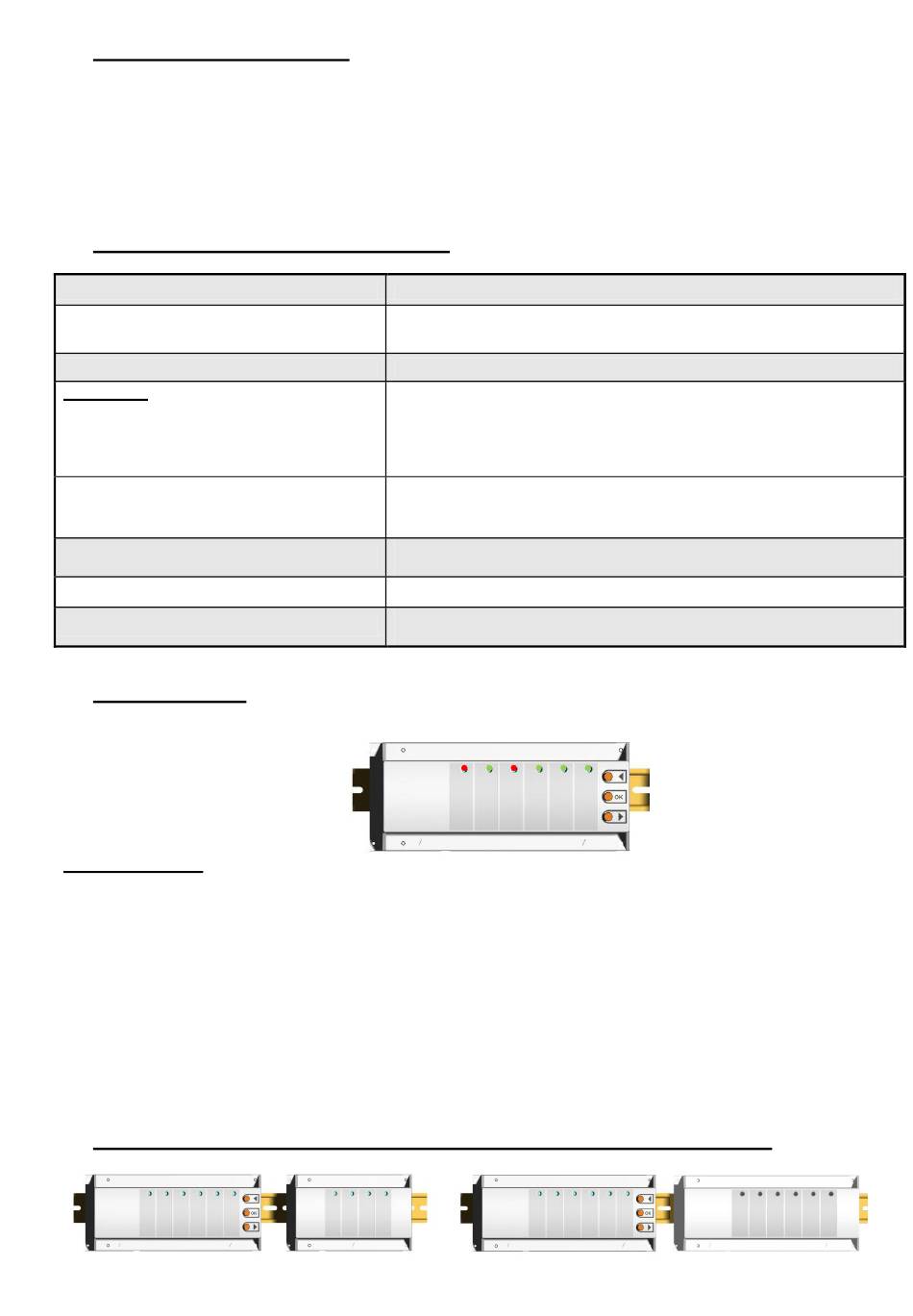

1. MONTAGE ANLEITUNG
Funk- Schaltleiste Master 6 Kanäle
Funk- Schaltleiste 868 MHz. Für die Einzelraumtemperaturregelung in Verbindung mit den Funk-
Raumthermostaten und stromlos geschlossenen, elektrothermischen Stellantrieben (NC).
Die Anzahl der Kanäle kann durch Kombination mit den optionalen Er-weiterungsmodulen erhöht werden.
2. TECHNICAL CHARACTERISTICS
Betriebstemperatur
Regelcharakteristik
Betriebsspannung
Ausgänge:
Pumpen und Zubehör
Stellantriebe (NC)
Funk Frequenz
Zulassungen
Schutzart
Kombinationen

3. LED ANZEIGE

Im Normalbetrieb:
kurz Grün aufleuchtend:
eingehendes Funksignal des entsprechenden Raumthermostaten
Rot:
Wärmeanforderung (Stellantrieb wird/ist geöffnet)
Rot blinkend:
Fehlermeldung: Die Funkverbindung zwischen Raumthermostat und Schaltleiste ist unterbrochen
Überprüfen sie die Batterien im entsprechenden Thermostaten. Wenn die Batterien gewechselt werden müssen,
bitte immer beide austauschen.
* Wenn alle Kanäle rot blinken überprüfen sie zuerst die Antennenverbindung, bevor sie alle Batterien
ausgetauscht.
4. MÖGLICHE KOMBINATIONEN MIT ERWEITERUNGSMODULEN
0°C bis 50°C
Proportional Integral Regelung mit: 15 Minuten Intervall für 2°C.
Kurzintervall: 3 Minuten Aus, 2 Minuten An
230VAC +- 10%, 50Hz
Relais => 5A / 230VAC (Potentialfrei)
Relais => 5A / 230 VAC ( L, N)
868, 3 MHz, <10mW.
Reichweite ca. 180 Meter in freier Luft
Reichweite ca. 50 Meter in normalen Gebäuden.
EN 300220-1, -2
EN 301489-1, -3
IP 30
10 Zonen => 1 Master 6 Kanäle + 1 Slave 4 Kanäle
12 Zonen => 1 Master 6 Kanäle + (1 Slave 6 Kanäle)
