Directives de bonne foi pour l'installation d'un téléviseur au-dessus d'un appareil
Téléviseur mural
Téléviseur
Support mural
pour téléviseur
Ar�cle Dimensions minimales
A 64 mm (2,5 po)
Minimum de 51 mm (2 po) à un
B
maximum de 76 mm (3 po)
C 457 mm (18 po)
Support mural + épaisseur
D
du téléviseur + 64 mm (2,5 po)
A
B
Manteau
de foyer
D
C
Appareil
Remarques :
1. Il s'agit des dégagements uniquement recommandés de bonne foi et non d'une garan�e du respect
des températures de fonc�onnement maximales permises par le fabricant du téléviseur.
2. Comme chaque demeure possède ses caractéris�ques de circula�on d'air unique et que les températures
de fonc�onnement maximales peuvent différer d'un fabricant à l'autre et d'un modèle à l'autre, les
températures réelles devraient être validées au moment de chaque installa�on. Les téléviseurs ne
devraient être u�lisés que dans les cas où la température réelle du téléviseur excède les températures
de fonc�onnement maximales permises par le fabricant, iden�fiées dans les spécifica�ons techniques
du téléviseur. Contactez directement le fabricant du téléviseur si vous ne pouvez trouver ce�e
informa�on ou si vous avez des ques�ons à ce propos.
3. La hauteur et la profondeur du manteau de foyer doivent être conformes aux exigences spécifiées dans
le manuel d'installa�on du foyer.
4.
La mesure « C » est prise depuis le haut de la ho�e ou de l'ouverture du foyer.
5.
Sugges�ons sur la manière de réduire davantage les températures au téléviseur :
a. Augmenter la dimension « A ».
b.
Augmenter la dimension « C » ; en revanche, l'augmenta�on de la dimension « B » au-delà
du maximum recommandé provoque généralement des températures plus élevées.

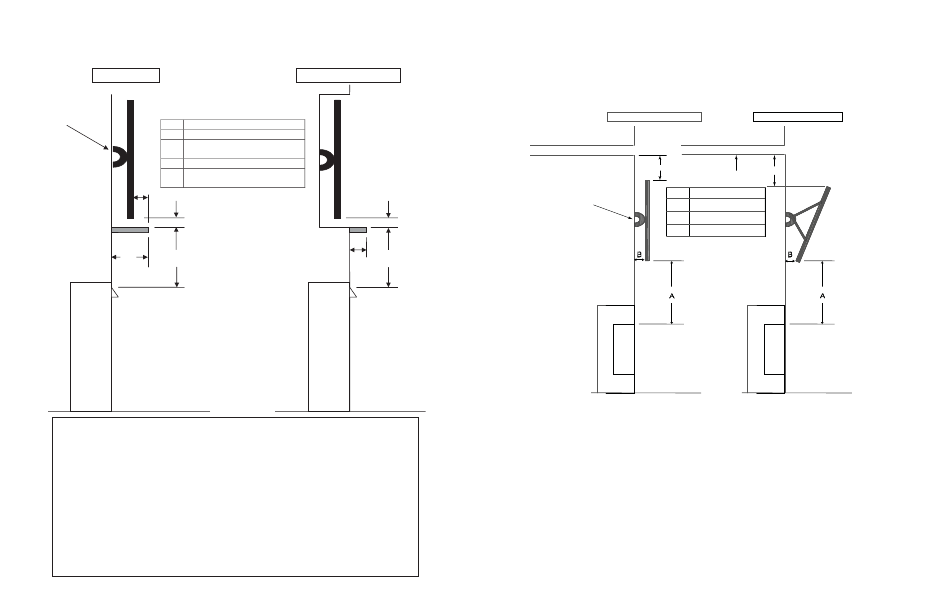

Figure 3.5 Directives de bonne foi pour le téléviseur
Heatilator • RAVE32-IFT-B, RAVE36-IFT-B, RAVE42-IFT-B Manuel du propriétaire • 2619-984CFR • 12/19
10
Téléviseur encastré dans le mur
B
A
C
Appareil
Lignes directrices pour une bonne installation
d'un téléviseur au-dessus d'un foyer avec chaleur passive en option
Le schéma spécifique à ces modèles : RAVE32-IFT-B, RAVE36-IFT-B, RAVE42-IFT-B
Téléviseur monté à plat
OUVERTURE D'ÉVACUATION POUR CHALEUR PASSIVE
OUVERTURE D'ÉVACUATION POUR CHALEUR PASSIVE
C
ARTICLE
Support mural
pour téléviseur
A
B
C
Appareil
*
L'écran à mailles est requis pour les installations d'évacuation/d'échappement avant ou d'échappement en haut
pour la chaleur passive avec une ouverture d'évacuation d'au moins 76 mm (3 po) ou plus.
L'écran à mailles est recommandé pour les installations d'évacuation/d'échappement avant ou d'échappement
en haut pour la chaleur passive avec une ouverture d'évacuation de moins de 76 mm (3 po).
REMARQUE : Les exigences pour l'installation d'une télévision sont les mêmes indépendamment du fait qu'il s'agisse
d'un ensemble de chaleur passive installé avec un échappement en haut, latéral ou à toit ouvert.
REMARQUE : Aucun manteau de foyer requis avec le système optionnel de gestion de la chaleur passive ou Smart-Wall
Dimension « A » prise à partir du haut de l'ouverture de l'appareil, jusqu'au bas du téléviseur.
Dimension « B » prise à partir de l'arrière du téléviseur, jusqu'au mur derrière le téléviseur. Ce vide d'air minimum
de 76 mm (2 po) doit être maintenu et libre de tout objet.
La mesure « C » est prise depuis le haut de la TV jusqu'en bas ou de l'ouverture d'échappement.
Figure 3.6 Directives de bonne foi pour le téléviseur - Ensemble de chaleur passive installé
Heatilator • RAVE32-IFT-B, RAVE36-IFT-B, RAVE42-IFT-B Manuel du propriétaire • 2619-984CFR • 12/19
Téléviseur monté à angle
C
TREILLIS MÉTALLIQUE*
DIMENSIONS MINIMALES
305 mm (12 po)
50 mm (2 po)
102 mm (4 po)
Appareil
.
TM
