8 Données techniques
Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public). L'ensemble complet
des dernières données techniques est disponible sur l'extranet Daikin (authentification requise).

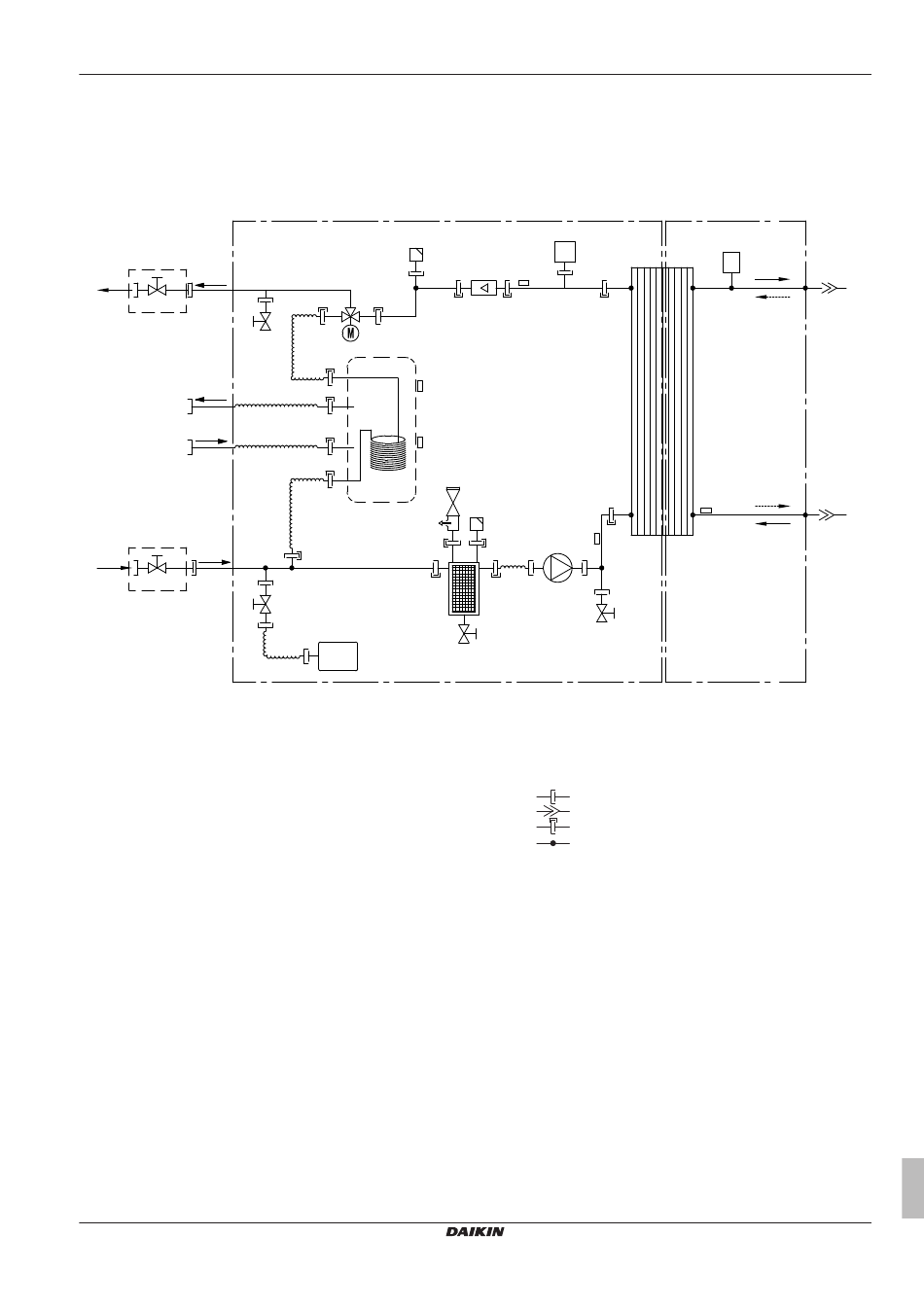

8.1 Schéma de tuyauterie: unité intérieure
A
C
a2
f
b2
b1
C
a1
f
A Côté eau
B Côté réfrigérant
C À fournir
a1 ENTRÉE d'eau du chauffage
a2 SORTIE d'eau du chauffage
b1 Eau chaude sanitaire: ENTRÉE eau froide
b2 Eau chaude sanitaire: SORTIE eau chaude sanitaire
c1 ENTRÉE du réfrigérant gazeux (mode chauffage;
condenseur)
c2 SORTIE du réfrigérant liquide (mode chauffage;
condenseur)
d1 ENTRÉE du réfrigérant liquide (mode rafraîchissement;
évaporateur)
d2 SORTIE du réfrigérant gazeux (mode rafraîchissement;
évaporateur)
e Échangeur de chaleur à plaques
f Vanne d'arrêt pour l'entretien (si équipé)
g Vase d'expansion
h Filtre magnétique/pot de décantation
i Vanne de sécurité
j Purge d'air
k Vanne de purge
l Pompe
m Capteur de débit
EHVH04+08S23DAV
Daikin Altherma – Bibloc basse température
4P499571-1B – 2017.12
j
k
M3S
R8T
R5T
f
g
B1PW
m
R1T
i
j
R4T
l
h
k
k
B1PW Capteur de pression d'eau de chauffage de l'air ambiant
B2PR Capteur de pression du réfrigérant
M3S Vanne 3 voies (chauffage/eau chaude sanitaire)
R1T Thermistance (échangeur de chaleur – SORTIE d'eau)
R3T Thermistance (liquide réfrigérant)
R4T Thermistance (échangeur de chaleur – ENTRÉE d'eau)
R5T, R8T Thermistance (ballon)
Raccord à vis
Raccord évasé
Raccord rapide
Raccord soudé au laiton
8 Données techniques
B
B2PR
d2
c1
e
c2
R3T
d1
3D111712
