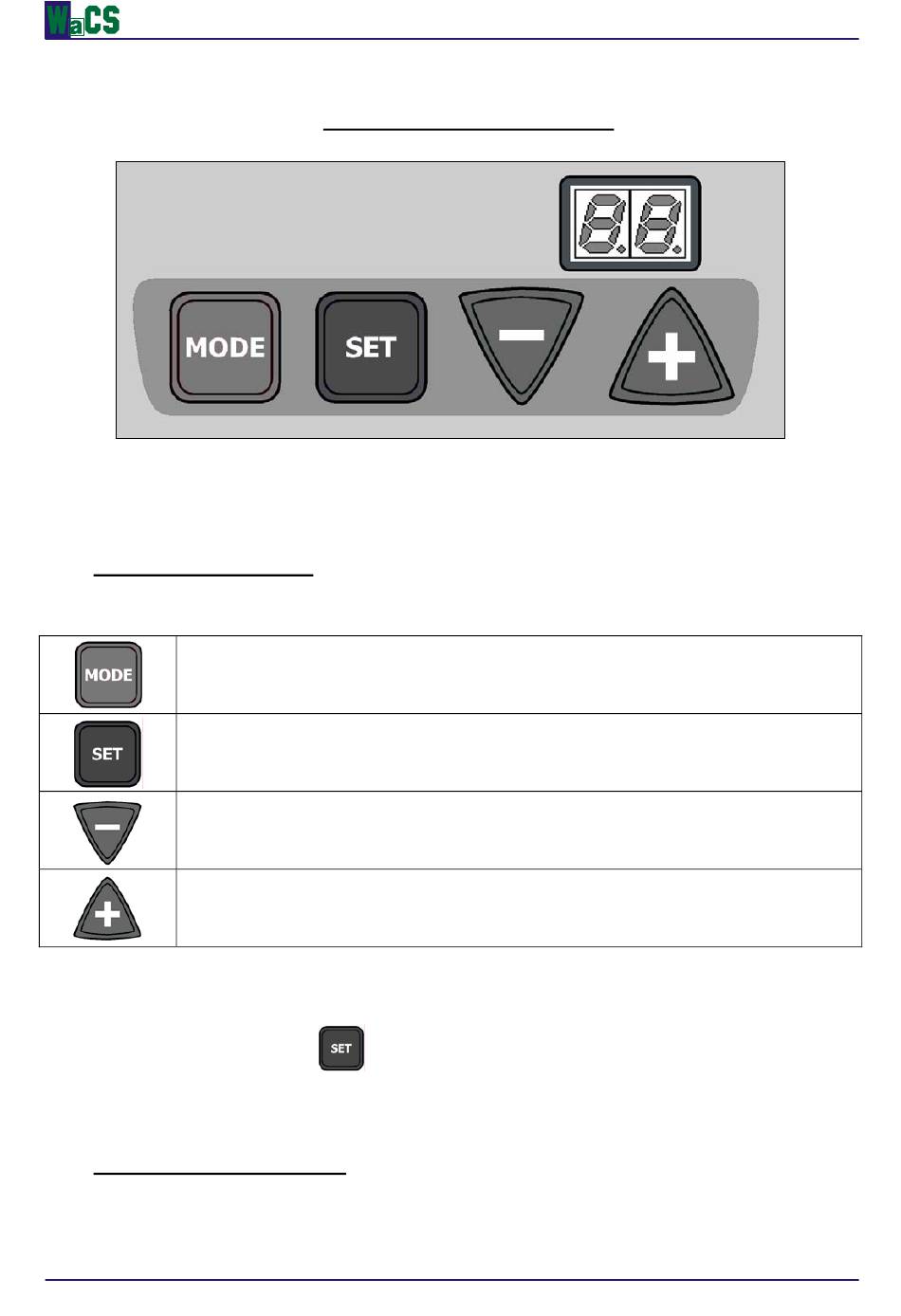

Figure 4: Clavier-Afficheur PWM.
Le panneau frontal du PWM dispose d'un clavier de commande à 4 touches et d'un afficheur à deux chiffres
permettant de visualiser les grandeurs, les valeurs numériques et les éventuels états de blocage et
protection.
3.1 Fonctions des touches
La touche MODE permet de passer aux options successives à l'intérieur des menus
individuels.
La touche SET permet de quitter le menu visualisé et revenir à l'état de visualisation
normale.
Appuyer sur cette touche pour diminuer le paramètre actuel, modifiable.
Chaque fois que l'on appuie sur la touche, la valeur de la grandeur est visualisée pendant
au moins 5 secondes, puis apparaît l'identificateur pendant 1 seconde.
Appuyer sur cette touche pour augmenter le paramètre actuel, modifiable.
Chaque fois que l'on appuie sur la touche, la valeur de la grandeur est visualisée pendant
au moins 5 secondes, puis apparaît l'identificateur pendant 1 seconde.
Remarque :
À chaque pression de la touche + ou de la touche -, la grandeur sélectionnée est modifiée et
enregistrée immédiatement dans la mémoire permanente (EEPROM). Au cours de cette phase
même si la machine s'éteint accidentellement, il n'y a aucun risque de perdre le paramètre qui vient
d'être configuré. La touche
machine. Il n'est pas indispensable d'appuyer sur la touche SET pour enregistrer les modifications
faites.
3.2 Modalités de Visualisation
Les grandeurs sont caractérisées par un identificateur alphanumérique et par la valeur. La signification de
l'identificateur alphanumérique est résumée dans le tableau du par. 1.1. Lorsqu'un message (par exemple
Mode d'emploi V 1.3
Mode d'emploi
3
LE CLAVIER ET L'AFFICHEUR
sert uniquement pour revenir à la visualisation de l'état de la
PWM 230 1-Basic
