2.2.1
Connexion à la ligne d'alimentation
Normalement les appareils PWM sont munis de câble d'alimentation terminé avec fiche à connecter à la
ligne électrique 220V-240V nominaux monophasés. Pour les versions non munies de câbles, la ligne doit
être connectée à la borne "J2" à 3 voies portant l'inscription "LINE" et la flèche dans le sens de l'entrée (voir
Figure 2).

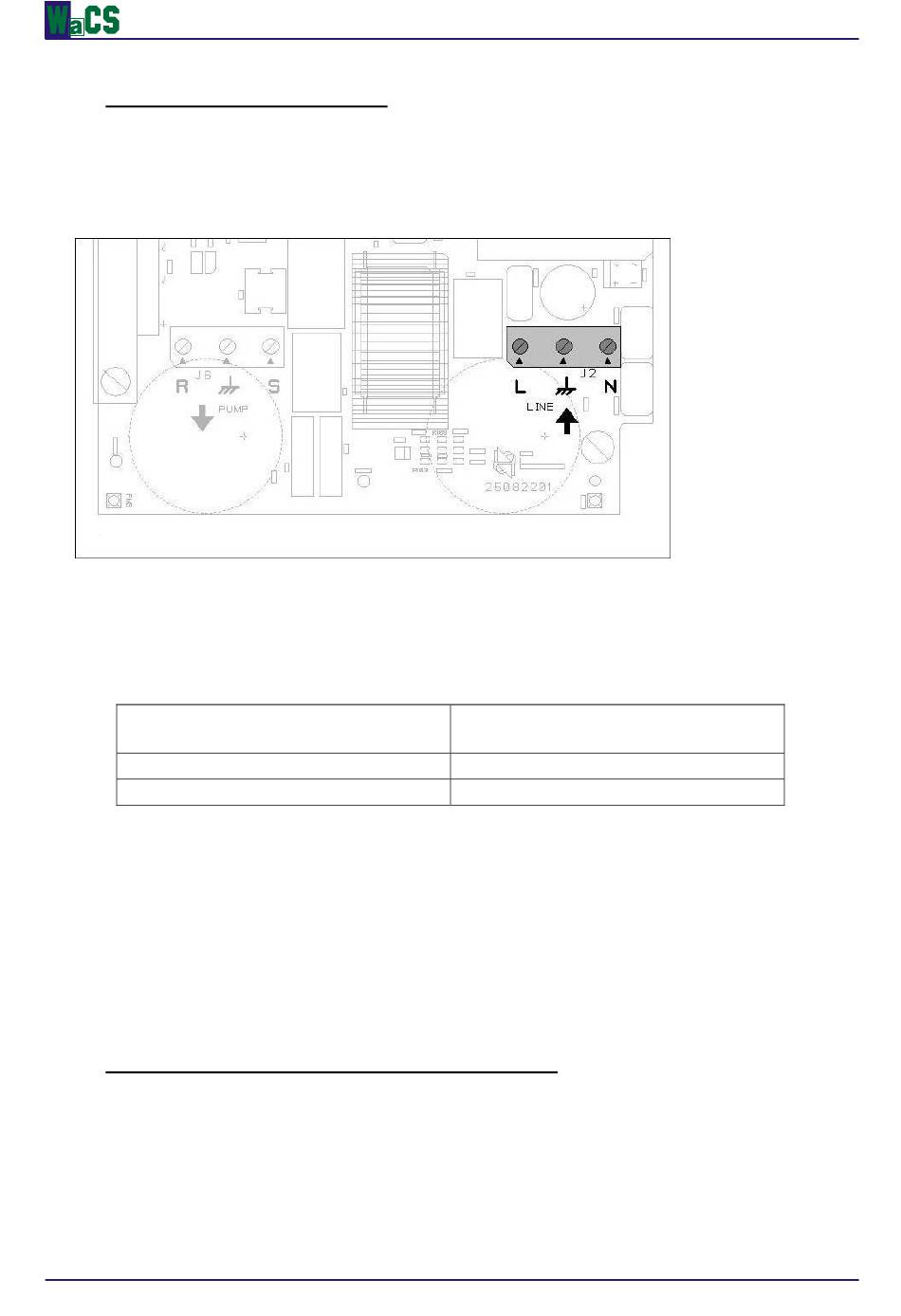

Figure 2: Borne d'alimentation
Si une électropompe de puissance équivalente à la puissance maximale admise est installée, la section du
câble d'alimentation devra être égale ou supérieure à la section minimale établie dans le Tableau 3 en
fonction de la longueur du câble de connexion.
Longueur de la ligne (mètres)
Tableau 3: Relation section/longueur des câbles
Si des pompes de puissance inférieure à la puissance maximale admise sont installées, la section des
câbles d'alimentation peut être réduite proportionnellement à la réduction de puissance (par exemple, si la
puissance totale devient la moitié, la section peut être réduite de moitié).
Le système PWM 230 1-Basic est déjà équipé de protections pour le courant. Si un interrupteur
magnétothermique est installé sur la ligne, celui-ci doit avoir une capacité de 16 A.
La connexion de la ligne au PWM 230 1-Basic doit comprendre un conducteur de terre dont l'impédance
satisfait les conditions essentielles de sécurité requises par les normes en vigueur dans le pays d'utilisation.
La résistance de terre totale ne doit pas dépasser 100 Ohms.
2.2.2
Connexions électriques à l'électropompe pour le modèle
La tension d'alimentation du moteur de l'électropompe installée doit être 230 V monophasée 50/60 Hz. La
courant max absorbée par le moteur ne doit pas dépasser laquelle indiquée sur le Tableau 1. Les moteurs
monophasées configurés à des tensions différentes de 230V nominaux ne peuvent pas être utilisés avec le
dispositif PWM 230 1-Basic.
Vérifier les valeurs nominales et les connexions indiquées par le constructeur du moteur utilisé pour
respecter les conditions susmentionnées.
Normalement les appareils PWM 1 Basic sont munis de câble pour la connexion au moteur terminé avec
fiche 220 V.
Mode d'emploi V 1.3
Mode d'emploi
0 - 20
20 - 90
Section minimale de chaque conducteur
2
(mm
)
1,5
2,5
PWM 230 1-Basic
10
