MUR
Ø7"
RACCORD EN T
TROU DE VÉRIFICATION POUR
COMBUSTION DE L'HUILE
PLAFOND
Ø7"

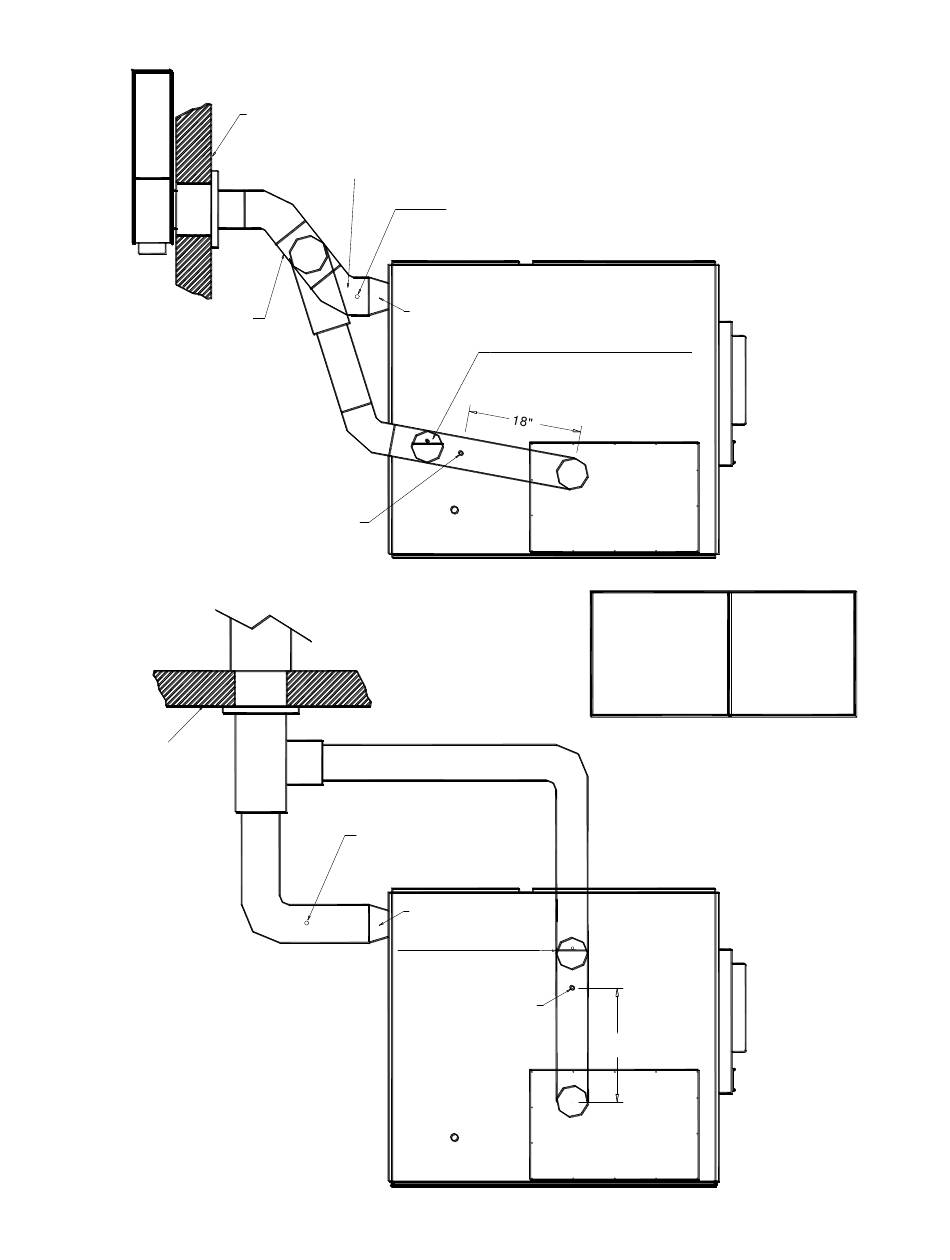

DIFFÉRENTES INSTALLATIONS
POUR UH-CADDY
FIGURE #1
COUDE 45°
TIRAGE MINIMUM DANS LE TUYAU
D'ÉVACUATION DU BOIS = 0.04" W.C.
RÉDUCTEUR 7" À 6"
VOLET BAROMÉTRIQUE 5"
TIRAGE 0.02" W.C. À 0.04"W.C.
FIGURE #2
TIRAGE MINIMUM DANS
LE TUAYU
D'ÉVACUATION DU BOIS
= 0.004" W.C.
RÉDUCTEUR 7" TO 6"
VOLET BAROMÉTRIQUE 5"
TIRAGE 0.02" W.C. À 0.04" W.C.
TROU DE VÉRIFICATION
DE LA COMBUSTION À
L'HUILE
32
TYPE DE
DIAMÈTRE DE
FOURNAISE
CHEMINÉE
CADDY
*7"
*RÉDUCTEUR
REQUIS
18"
