PSG CADDY Instructions Pour L'installation Et Le Fonctionnement page 29

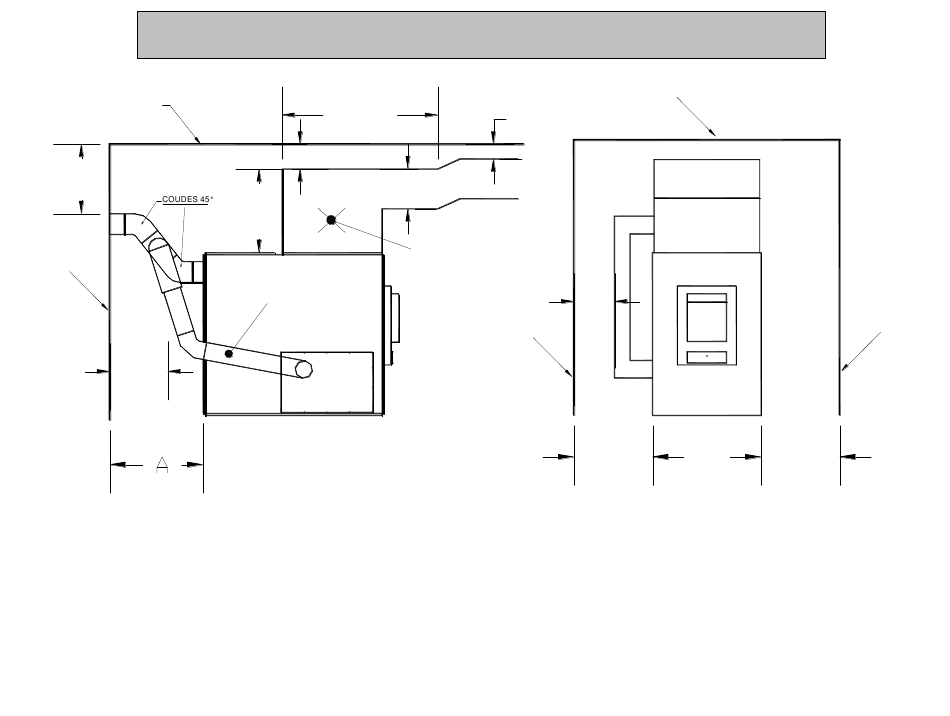

N.B. Ces appareils doivent être installés conformément aux instructions indiquées sur la
plaque signalétique apposée sur l'appareil.
PLAFOND
18''
MUR
18''
N.B. POUR LE RETOUR D'AIR, RESPECTER LA SURFACE D'OUVERTURE DU PLÉNUM D'AIR FRAIS DE LA FOURNAISE.
6' 0''
6''
BONNET D'AIR CHAUD
MIN. 8''
VOIR
FIGURE
PAGE 7
PRISE DE PRESSION
SATTIQUE 0.20'' W.C. MIN.
TUYAU À FUMÉE
UNITÉ À L'HUILE
A= 29'' TOUS LES MODÈLES SAUF CADDY = 24''
B= 2'' TOUS LES MODÈLES SAUF CADDY = 1''
PLAFOND
B
9''
MUR
24''
29
MUR
24''
