l'écran (comme dans la fig. 13). On peut effectuer le retour à la valeur de point de réglage du fabricant en 30 s. mais elle peut être
changée ou désactivée à travers du paramètre t o u t.
Deux types d'alarmes associés avec l'élément de l'échauffement sont disponibles. L'alarme de dommage de l'élément de contrôle et
l'alarme de la rupture du chauffage. L'alarme de dommage de l'élément de contrôle s'effectue à travers de la mesure de courant lorsque
l'élément de contrôle est désactivé, cependant, l'alarme de rupture s'effectue lorsque l'élément de contrôle est activé.
La configuration d'alarme inclut le réglage du type d'alarme. Pour l'alarme du dommage du chauffage o u t 2 ...o u t 3 =a L h b, et pour
l'alarme du dommage de l'élément de contrôle o u t 2 ...o u t 3 =a L o s
Les paramètres qui restent à régler sont l'alarme de la valeur de point de réglage h B s p, o S s p, h B H y, o S H y et hystérésis.
Pour une détection correcte de l'alarme de rupture du chauffage, l'élément de chauffage ne peut pas être connecté après du contrôleur.
12. FONCTIONS ADDITIONNELLES
12.1. Monitorage du signal de contrôle
Le signal de contrôle du type de chauffage est montré avec la marque "h" dans la première position, le type de chauffage est montré
avec la marque "C ", de l'ouverture de valve est montrée avec la marque "o" et la fermeture de la valve est montrée avec la marque "c".
L'accès au signal de contrôle dépend de la configuration approprié du contrôleur. Pour montrer le signal de contrôle, on doit appuyer
sur la touche @ jusqu'à le moment de son apparition dans l'écran inférieur (comme sur la fig. 13). N'effectuez pas le retour à la valeur
de point de réglage du fabricant en 30 s. mais il peut être changé ou désactivé à travers du paramètre t o u t.
12.2. Contrôle manuel
L'entrée au mode de contrôle est produit après appuyer sur la touche @ pendant la visualisation du signal de contrôle. Le contrôle
manuel est signalisé à travers de la frappe de la diode LED. Le contrôleur interrompt le contrôle automatique et commence le contrôle
manuel de sortie. La valeur du signal de contrôle est sur l'écran inférieur, précédée par le symbole "h" – pour la boucle principale et "C "
– pour la boucle auxiliaire (refroidissement).
La touche @ sert pour le transit entre les boucles (si on sélectionne le mode de contrôle d'échauffement – refroidissement).
Les touches ? et > servent à changer le signal de contrôle. Pour sortir du mode normal de fonctionnement, on doit appuyer
simultanément sur les touches ? et >.
Dans le réglage du contrôle on-off dans la sortie 1 (paramètre PB=0), on peut régler le signal de contrôle en 0% ou 100% de la
puissance, cependant, lorsque le paramètre PB est supérieur à zéro, on peut régler le signal de contrôle en tout valeur de la plage
0...100%.
12.3. Retransmission du signal
La sortie continuelle peut être utilisée pour la retransmission de la valeur sélectionnée, par exemple pour l'enregistrement de la
duplication de la température dans l'objet ou dans la valeur de point de réglage dans des fours multizones.
La retransmission du signal, il est possible si les sorties 1 ou 2 sont du type continu. On commence le signal de retransmission à partir
du réglage du paramètre o u t 2 à r e t r. D'une façon additionnelle, on doit régler la limite supérieure et inférieure du signal à
retransmettre (a O l o et a O H i). La sélection du signal pour la retransmission s'effectue à travers du paramètre O f n.

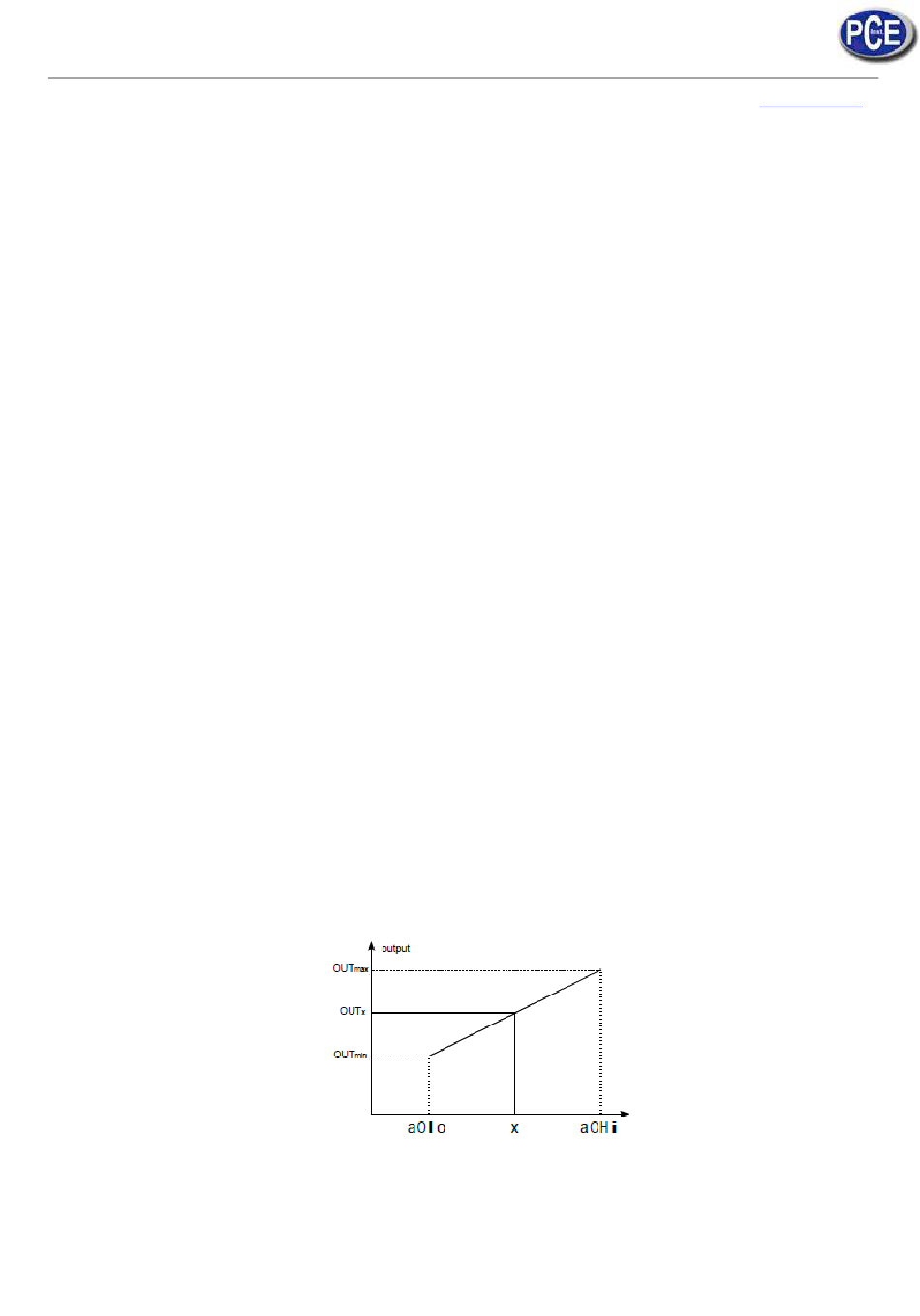

La méthode de comptage du paramètre de retransmission dans un signal analogique appropriée est montrée dans la figure 24.
Fig. 24. Comptage du signal pour la retransmission
27
