Le processus d'auto-réglage arrêtera sans considérer les réglages PID, s'il se produit une chute d'alimentation ou si vous appuyez sur
la touche @. Dans ce cas, le contrôle avec les réglages actuels de PID commencera.Si l'auto-réglage ne s'effectue pas correctement,

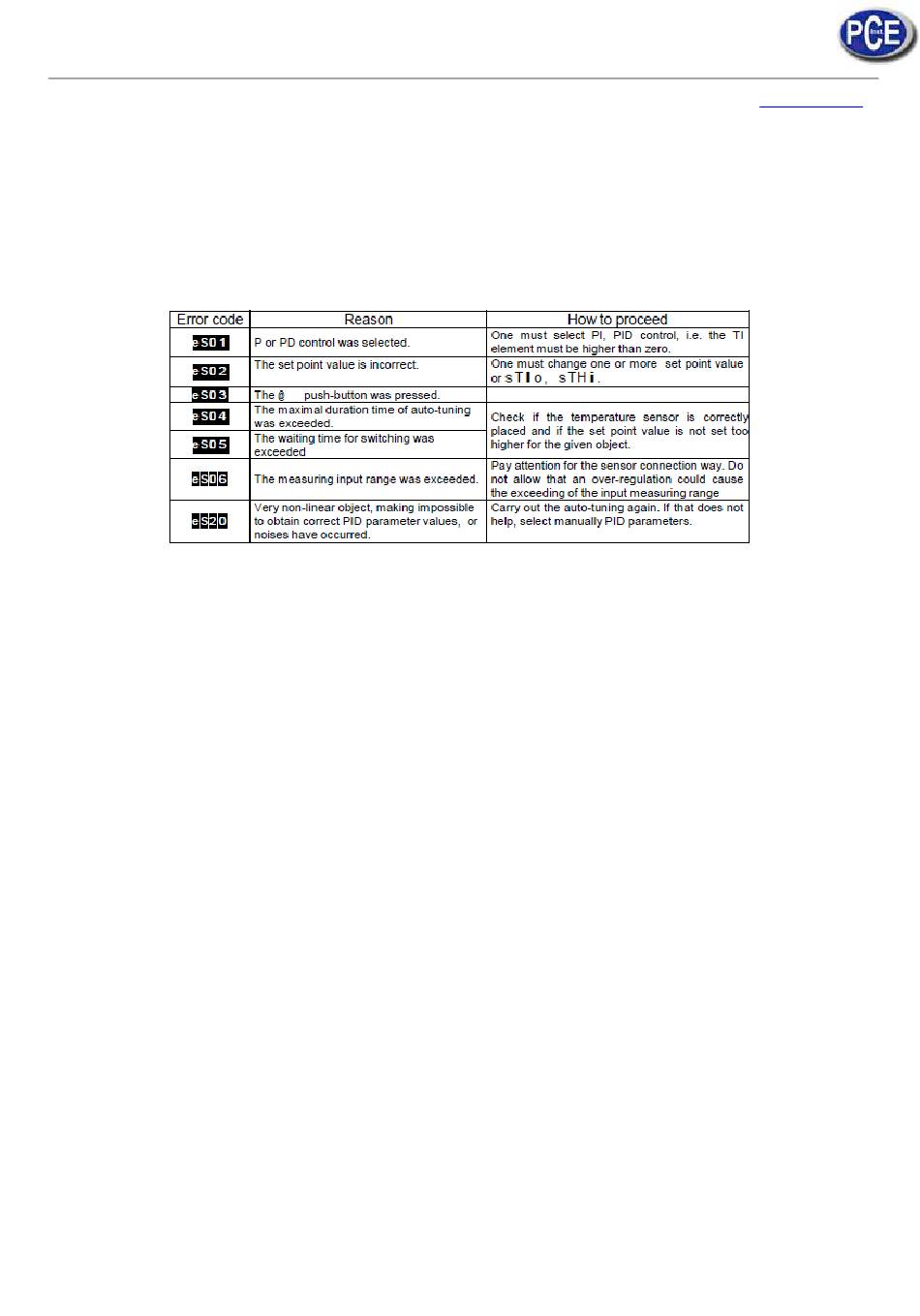

le code d'erreur se montrera selon la table 4.
8.2.2. Auto-réglage et "Schéma de profit"
Si vous utilisez le "Schéma de profit", on peut effectuer l'auto-réglage de deux manières.
La première manière consiste en choisir un groupe de paramètres PID approprié, dans les quelles les paramètres PID ont été stockés
et on a effectué l'auto-ajuste dans le niveau de la valeur de point de réglage actuellement choisie pour le contrôle du point de réglage
fixe. On doit sélectionner le paramètre G t y à s e t , et choisir G s e t entre p i d 1 et p i d 4.
La deuxième manière permet la réalisation automatique de l'auto-réglage pour tous les groupes PID. On doit régler le paramètre G t y à
s p et choisir le nombre de groupes PID pour régler– le paramètre G s n b. Les valeurs de point de réglage pour les groupes PID
individuels doivent se donner dans les paramètres s p, s p 2, s p 3, s p 4 (sp: point de réglage), du plus petit au plus grand
Façon de procéder dans le cas d'un contrôle PID insatisfaisante
8.2.3.
La meilleure façon de sélectionner les paramètres PID est de changer la valeur à une autre deux fois plus haute ou deux fois plus
basse. Pendant les changements, on doit respecter les principes suivants:
a)
Oscillations:
-
Augmenter la bande proportionnelle,
-
Augmenter le temps d'intégration,
-
Diminuer le temps de différentiation.
b)
Sur-régulations:
-
Augmenter la bande proportionnelle,
-
Augmenter le temps d'intégration,
-
Augmenter le temps de différentiation.
c)
Instabilité:
-
Diminuer la bande proportionnelle,
-
Diminuer le temps de différentiation,
a)
Réponse de saut rapide:
-
Diminuer la bande proportionnelle,
-
Diminuer le temps d'intégration,
Notice d'emploi
