Remarques relatives aux mesures de la vitesse
Veillez à ce que la marque offre une mesure 1:1. Vérifiez qu'une seule marque stationnaire soit
présente sur l'objet en cours de test – non deux, quatre ou davantage.
Deux ou plusieurs marques fixes indiquent une mesure « harmonique » (2:1, 3:1, 4:1, etc.) et
l'instrument affiche une vitesse qui est deux, trois ou quatre fois supérieure à la vitesse réelle. Une
méthode pratique pour prévenir les mesures harmoniques est de régler les boutons de réglage
FINE/COARSE jusqu'à ce que deux images (marques) s'affichent, puis de baisser la vitesse du
flash (via les boutons de réglage COARSE/FINE) jusqu'à ce qu'une image stationnaire simple
s'affiche. Il s'agira alors de la vitesse réelle.

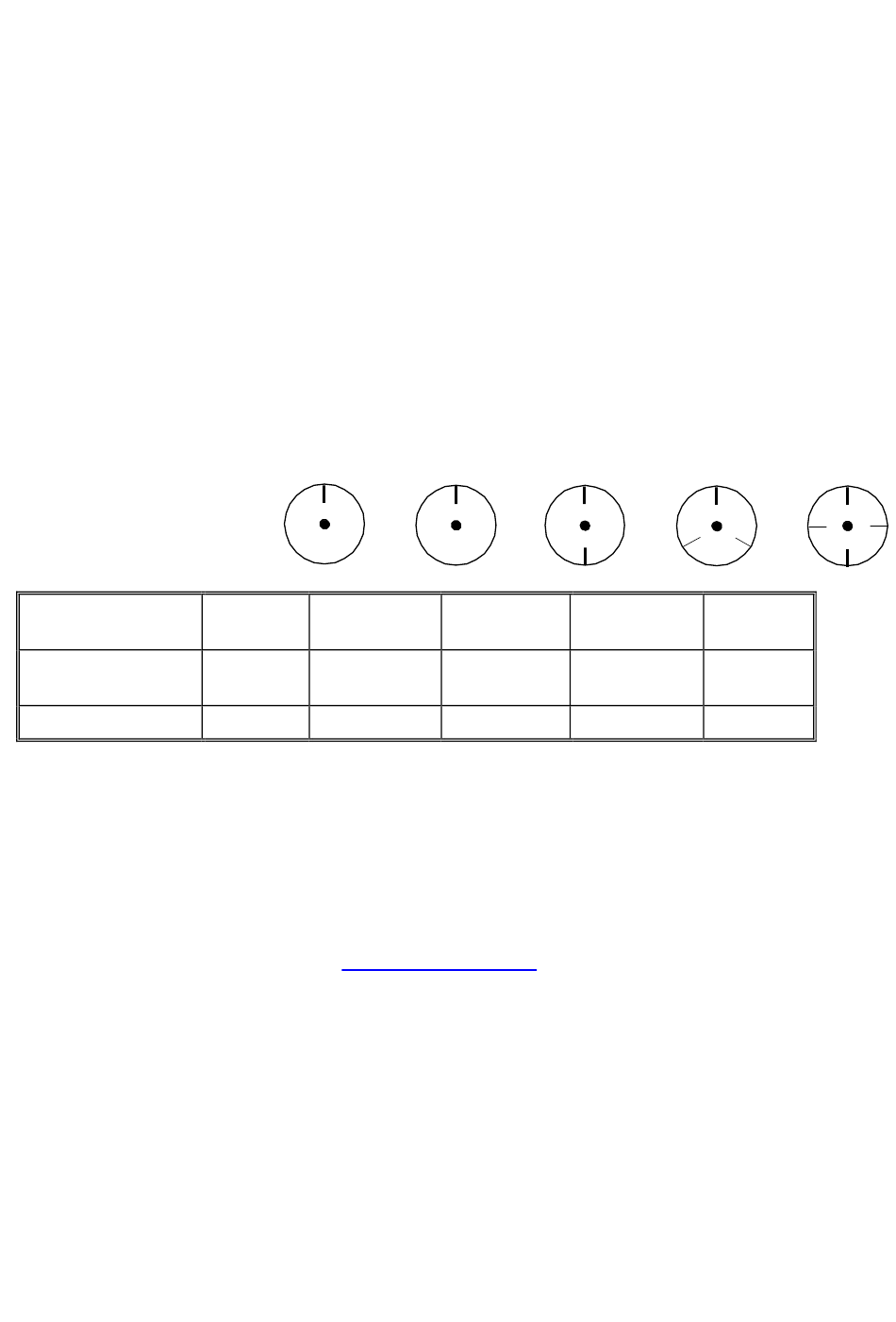

Dans l'exemple ci-dessous, un arbre de rotation est fixé avec un morceau de ruban adhésif. Les
illustrations ci-dessous représentent les différentes images possibles pouvant apparaître lorsque le
laser stroboscopique est pointé vers l'arbre de rotation.
Si plus d'une marque s'affiche (tel que dans les colonnes 3, 4 et 5 ci-dessous) l'image présente une
« harmonique ». La colonne en gras (colonne 2) présente la vitesse réelle de l'arbre. La colonne 1
présente une harmonique selon laquelle la vitesse réelle est divisée en deux. Il est par conséquent
préférable de régler les boutons de réglage FINE et COARSE jusqu'à ce que vous aperceviez la
« double harmonique » (colonne 3) puis l'« harmonique divisée en 2 » (colonne 1) et enfin le
réglage moyen (colonne 2 en gras).
Vitesse de l'arbre
Vitesse du flash
stroboscopique
Marques visibles
Notez que l'affichage LED possède un INDICATEUR DE SELECTION AUTOMATIQUE DE
GAMME (la décimale clignotante à l'extrême droite) qui apparaît lorsque la lecture dépasse 10 000
TPM. Dans ces cas, multipliez la lecture affichée par 10.
