Manuels Connexes pour Extech Instruments 407860
Sommaire des Matières pour Extech Instruments 407860

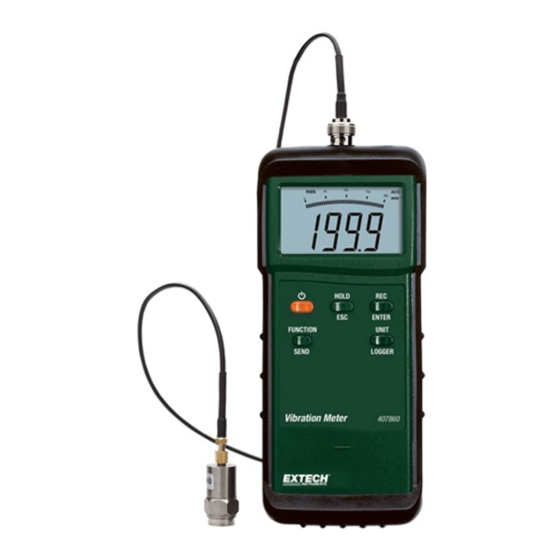

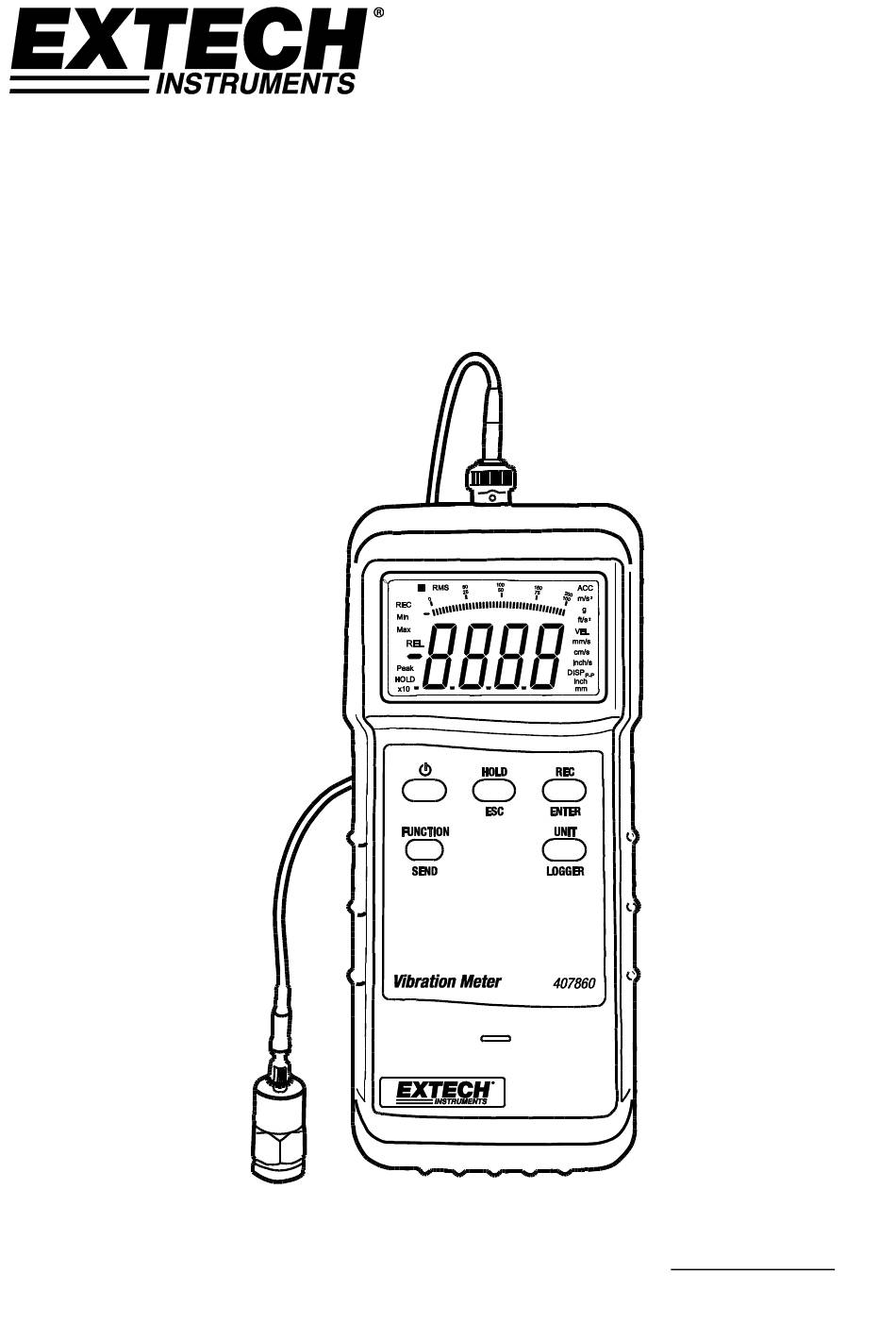

- Page 1 MANUEL DE L’UTILISATEUR Vibromètre solide Modèle 407860 Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com...
-
Page 2: Description Du Mètre
Introduction Nous tenons à vous féliciter pour l’achat du Vibromètre Extech 407860. Le modèle 407860 mesure les niveaux de vibration des machineries industrielles. Les mauvais alignements, un mauvais équilibre, des compromis structurels et autres facteurs peuvent entrainer des augmentations de vibrations indésirables. Le modèle 407860 possède une sensibilité de fréquence conforme à... -
Page 3: Mode Opératoire Du Mètre
CRETE – Destiné à la mesure de valeurs de crête. Non disponible en mode Déplacement. MAX_HOLD – Permet d'afficher la valeur maximale et maintenir son affichage. L’écran mettra seulement à jour les données lorsqu’une nouvelle valeur maximale est mesurée. Non disponible en mode Déplacement. 407860-fr-FR_v3.1 9/18... - Page 4 Mettez en marche le mètre puis positionnez le sélecteur de fonction sur ACC et RMS. Assurez-vous que le capteur de vibration est parfaitement immobile (sans vibrations). Pressez et maintenez enfoncée la touche HOLD pendant plus de 5 secondes pour que l’écran affiche la valeur zéro. 407860-fr-FR_v3.1 9/18...
-
Page 5: Enregistrement Chronologique Des Données
Appuyez sur la touche LOGGER à nouveau pour enregistrer un point. L’indicateur REC clignote et un son retentit. Répétez cette étape pour enregistrer le nombre de lectures de votre choix. Pressez et maintenez enfoncée la touche REC pendant plus de 2 secondes pour quitter le mode Enregistrement chronologique des données. 407860-fr-FR_v3.1 9/18... -
Page 6: Port D'interface Pc
FUNCTION permet de diminuer le numéro d’emplacement des données. Port d’interface PC Permet le transfert de données de l'appareil vers le PC via le port RS232 ; le câble 407001-USB en option est requis. Contactez Extech pour obtenir le protocole logiciel du flux de données (Support@Extech.com). 407860-fr-FR_v3.1 9/18... -
Page 7: Remplacement De La Pile
été achetés, ou partout où les batteries sont vendues. Élimination : ne pas disposer de cet instrument dans les déchets ménagers. L'utilisateur s'engage à retirer de la périphériques à un point de collecte pour l'élimination des équipements électriques et électroniques. 407860-fr-FR_v3.1 9/18... -
Page 8: Spécifications
0 à 1,999 mm ±(5 % + 2 chiffres) (Crête à crête) pouce 0,078 in Point de calibrage : 0,141 mm @ 160 Hz Remarque : la précision est définie de 80 à 160 Hz @ 23 ± 5 °C 407860-fr-FR_v3.1 9/18... -
Page 9: Annexe A : Classification Des Machineries
4,51 à 11,20 Dangereux Supérieures à 11,20 GROUPE T – Grande machinerie turbo sur des fondations spéciales Etat du test Sévérité des vibrations (mm/s) Correct 0 à 2,80 Acceptable 2,81 à 7,10 Permissible 7,11 à 18 Dangereux Supérieures à 18 407860-fr-FR_v3.1 9/18... -
Page 10: Annexe B : Tableau De Sensibilité Relative (Iso 2954)
La valeur RMS d’un signal de vibration est une importante mesure de son amplitude. Copyright © 2014-2018 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme Certifié ISO-9001 www.extech.com 407860-fr-FR_v3.1 9/18...
