D. Compartiment de
stockage des boues
20. Pompe de vidange des boues
21. Niveau de boues
22. Tuyau de vidange des boues
23. Sortie de l'eau traitée (+ by-
pass en mode fosse toutes eaux)
ANC-ENT Topaze T5-T8-T12-T16 ANNEAU juin 2013

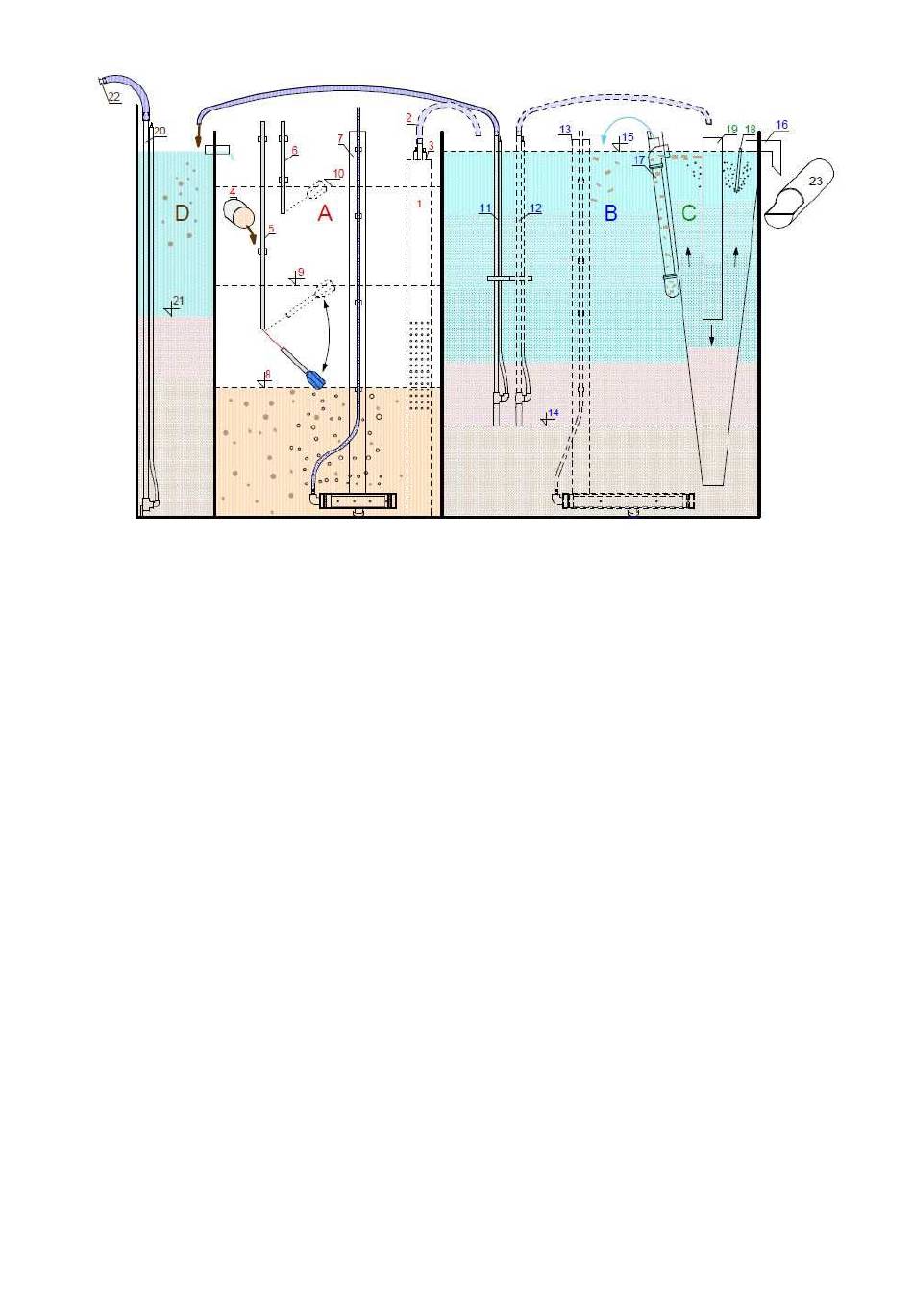

A. Bassin d'accumulation
1. Crépine
2. Tuyau de refoulement des eaux usées
3. Pompe primaire airlift n°1
4. Arrivée des eaux usées
5. Poire de régulation
6. Poire d'alarme
7. Diffuseur fines bulles
8. Niveau de déclenchement de la recirculation
9. Niveau de déclenchement du transfert de l'effluent
10. Niveau d'alarme
B. Bassin d'aération
11. Pompe airlift n°3
12. Pompe airlift n°2
13. Diffuseur fines bulles
14. Niveau des boues
15. Niveau maximal dans ce compartiment
C. Clarificateur
16. Sortie de l'eau traitée
17. Système d'aspiration
des surnageants du
clarificateur
18. Aération du
clarificateur
19. Clifford
