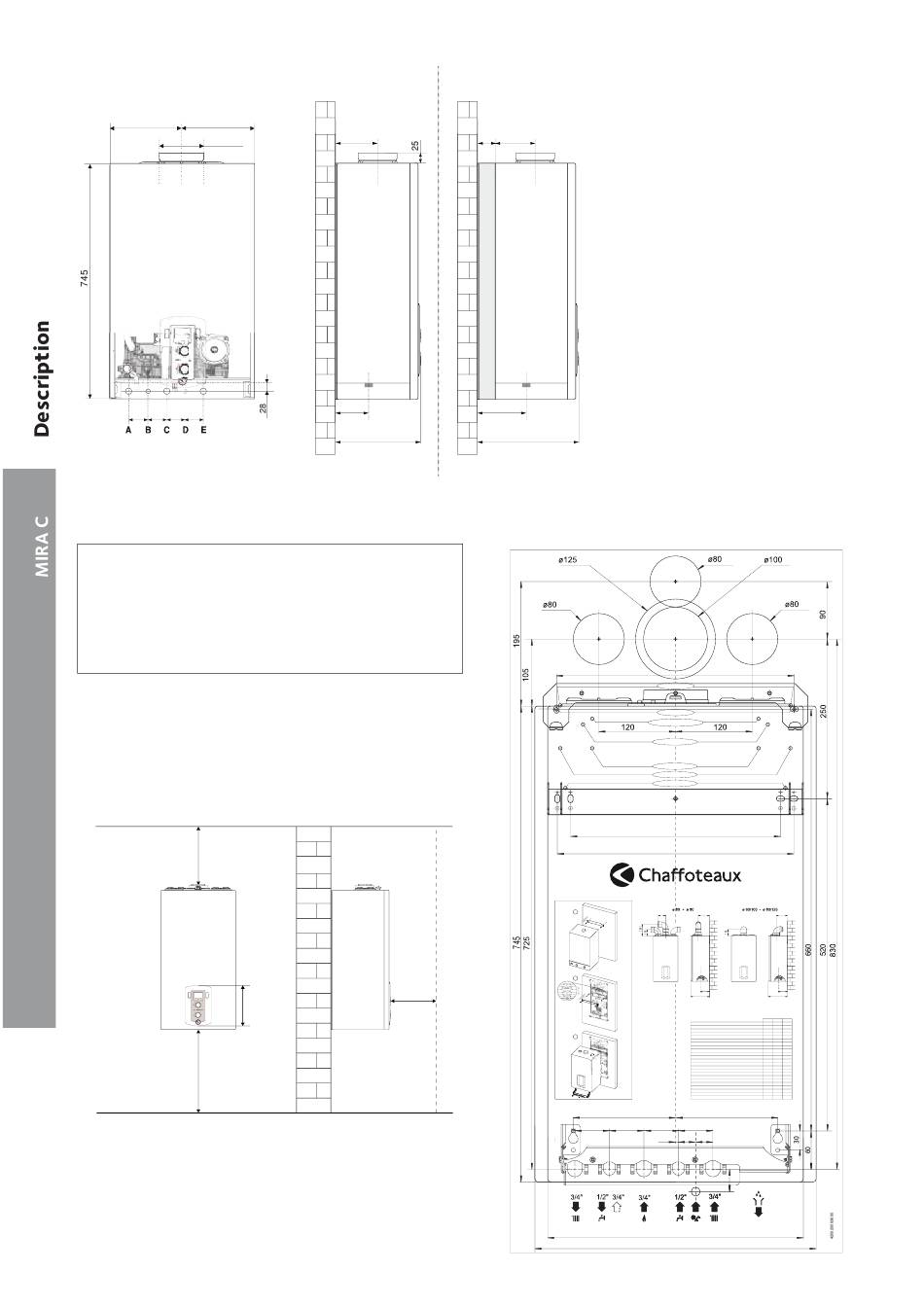

DIMENSIONS

200
125
130
esc menu/ok
54 54 54 54
ATTENTION!!
La chaudière peut être installée avec ou sans le Kit
écarteur.
Suivre les instructions de montage sur le gabarit de
pose present dans le Kit barrette de robinetterie.

Distances minimales pour l'installation

Afi n de permettre l'entretien de la chaudière, il est nécessaire de
respecter les distances minimales fi gurant dans le schéma.
Pour positionner la chaudière correctement, utiliser un niveau.
300 mini
esc menu/ok
8
300 mini
200
180
166
319
installation neuve
(sans Kit écarteur)
250
66 180
232
385
remplacement
(avec Kit écarteur)

Gabarit de pose

REMPLACEMENT
Saunier Duval
E.L.M. Leblanc GVM
450 mini Nectra /Elexia Centora
Compy /Mira
Celtic FF
Celtic 220
Vaillant
A. Départ chauffage
B. Sortie eau chaude sanitaire
C. Entrée gaz
D. Entrée eau froide
E. Retour chauffage
372 (URBIA / SERELIA)
Saunier Duval
E.L.M. Leblanc GVM
Nectra /Elexia Centora
Compy /Mira
Celtic FF
Celtic 220
Vaillant
330 (ALIXIA EVO / PIGMA EVO)
370 (TALIA GREEN EVO SYSTEM)
1
120 A
*3CEP=315
2
B
C
PIGMA/PIGMA GREEN 25kW
PIGMA GREEN 30kW
MIRA C/MIRA C GREEN 25kW
MIRA C GREEN 30kW
3
ALIXIA 25kW
INOA 25/30kW
TALIA SYSTEM/TALIA GREEN SYSTEM 12/15/18/25kW (FR-BE)
TALIA SYSTEM/TALIA GREEN SYSTEM 12/15/18/25kW
TALIA SYSTEM 30/35kW (FR-BE)
TALIA SYSTEM 30/35kW
TALIA SYSTEM GREEN 30/35kW (FR-BE)
TALIA SYSTEM GREEN 30/35kW
TALIA/TALIA GREEN 25kW (FR-BE)
TALIA/TALIA GREEN 25kW
TALIA 30/35kW (FR-BE)
TALIA 30/35kW
TALIA GREEN 30/35kW (FR-BE)
TALIA GREEN 30/35kW
URBIA/URBIA GREEN 25kW
URBIA 30/35kW
URBIA GREEN 30/35kW
SERELIA/SERELIA GREEN 25kW
SERELIA 30/35kW
160 160
54 54 54 54
4,5 = =
35
SYSTEM
400 (ALIXIA EVO / PIGMA EVO)
440 (TALIA GREEN EVO SYSTEM/ URBIA EVO / SERELIA EVO)
A
B
C
A B C
180 166 319
180 166 388
180 166 319
180 166 388
180 166 319
246 232 385
246 232 388
180 166 322
246 232 388
180 166 322
246 232 458
180 166 392
246 232 388
180 166 322
246 232 388
180 166 322
246 232 458
180 166 392
246 232 388
246 232 388
246 232 458
339 325 481
339 325 481
