4.1.6 Schaltpläne
Stromversorgung
F8 F1 F2
CON CON
53 52 51 L1 L2
CNTRL CNTRL EARTH MAIN MAIN
L N POWER POWER POWER
PL/X POWER WIRING
CON1 CON2 ARM EARTH ARM
(-) GND (+)
45 46 A- G A+
A1
+
CON M
_
A2 CR

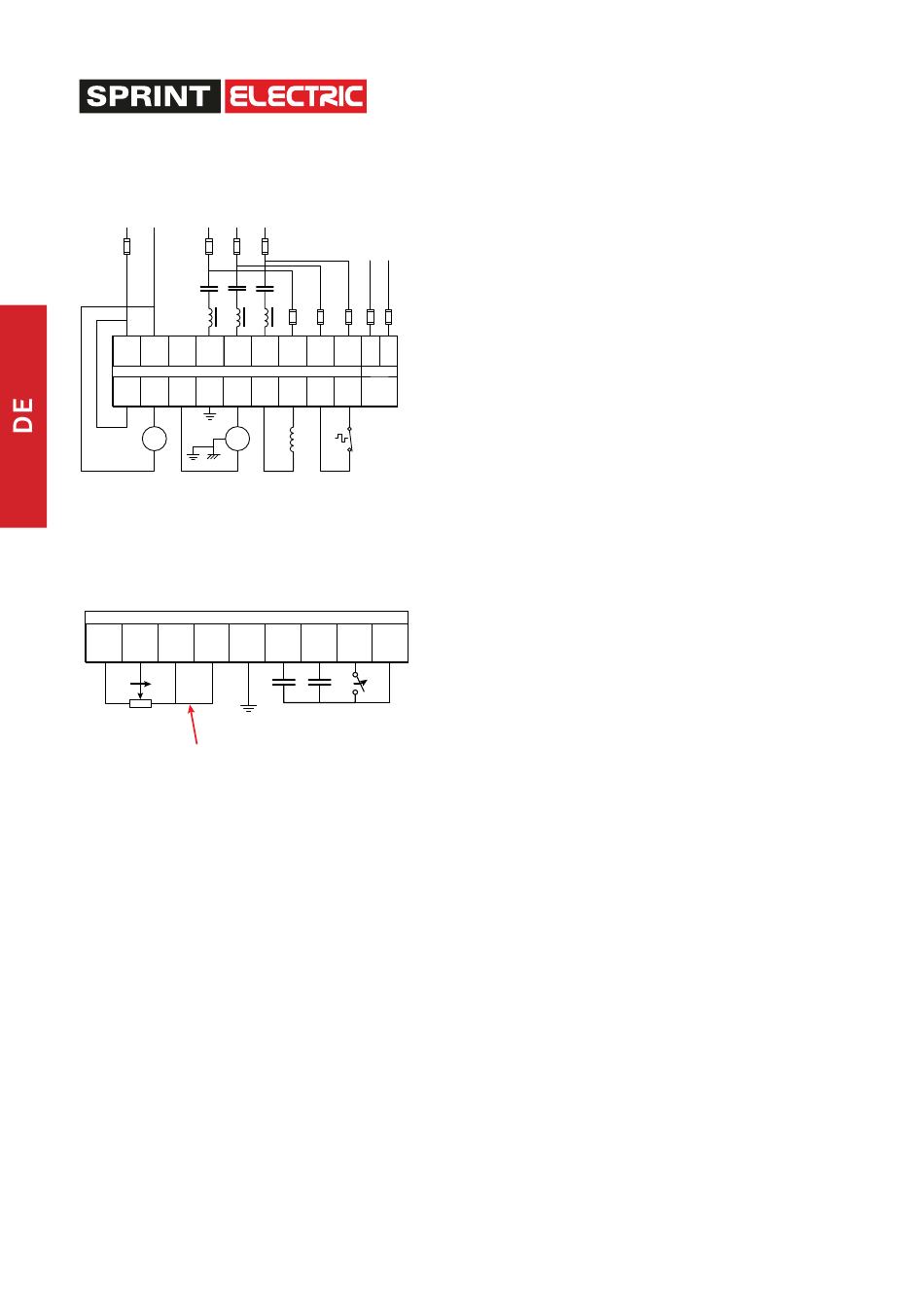

Abbildung 4-9: Schaltplan Stromversorgung
Steuerung
PL/X CONTROL WIRING
SIG RAMP MAIN I +10VDC CONTRL
COM IP CLAMP REF COM
1 4 6 27 13
speed pot
1k to 10k
Note: Jumper T6 to T27
Abbildung 4-10: Schaltplan Steuerung
4.1.7 Funktionen der Steueranschlüsse
CSTOP Freilaufstopp
Für eine korrekte Ablaufplanung muss dieser Kontakt vor allen anderen Steuersignalen geschlossen werden.
Beim Öffnen wird die Generierung von Ankerstrom unverzüglich unterbrochen und der Schütz wird
stromlos. Der Motor läuft frei aus.
RUN Betrieb
Elektronische Sperre für alle Betriebsarten. Kann bei den meisten Anwendungen durch einen Jumper
oder vorzugsweise einen Schließer-Hilfskontakt mit Anschluss T35 verbunden werden.
Im geschlossenen Zustand kann der Antrieb Strom erzeugen. Im offenen Zustand wird kein
Ankerstrom erzeugt.
START Start
Beim Schließen greift der Schütz des Antriebs ein und der Motor läuft mit der Drehzahleinstellung des
Potentiometers.
Beim Öffnen wird der Antrieb auf Null gestellt und der Schütz nach einer Verzögerung
(Standardeinstellung: 2 s) geöffnet.
20
F3
Lüfterversorgung #
Fan Supply#
(Baugröße 3, 4, 5)
(Frame 3/4/5)
CON
LR F4 F5 F6
L3 EL1 EL2 EL3 B1 B2
MAIN AUX AUX AUX
SUPPLY SUPPLY SUPPLY
FIELD FIELD 0V THERM
(-) (+) COM IP
F- F+ 36 30
+
therm
RUN START CSTOP +24VDC
SCR ENA
31 33 34 35
RUN START CSTOP
Hinweis: Die Leistungsmerkmale der
Sicherungen sind im Produkthandbuch
zusammengefasst.
Die Stromeingänge befinden sich an der
Oberseite des PL/X*, die Stromausgänge an der
Unterseite (außer beim Modell mit Rahmen 1).
Hinweis: Wenn der Motor nicht mit einem
Thermistor versehen ist, schließen Sie
Anschlüsse 30 und 36 kurz.
*Die Stromeingänge befinden sich an
der Oberseite oder der Unterseite mit
Rahmen 4 & 5.
# Modelle mit der Baugröße 3
benötigen eine 110Vac
Lüfterversorgung. Modelle mit der
Baugröße 4 und 5 benötigen eine
Vac Lüfterversorgung
Die Steueranschlüsse befinden sich an der
Unterseite des PL/X.
Hinweis: Alle Kontakte sind Dauerkontakte
PL/X Kurz-anleitung
