13.2.3 Influence sur la production d'ECS
Les limitations mini et maxi sont opérantes pendant la charge, indépendamment de la
priorité.
13.3
Régulation trois points
La régulation trois points fait office de régulation PI de la température de départ en
fonction des conditions atmosphériques ou de la demande. La température de départ
est régulée par commande progressive de l'organe de réglage (mélangeur ou vanne).
Grâce à la partie I, il ne subsiste pas d'écart de régulation.
Les commandes envoyées par la régulation au servomoteur du mélangeur ou de la
vanne sont transmises aux relais de sortie et affichées à l'aide de LED.
13.4
Surélévation de la température de la vanne
mélangeuse
Dans les installations combinées, une surélévation de la température des mélangeurs
peut être imposée au RVL482. On entend par là une surélévation de la consigne de
température de départ du groupe de chauffe. La consigne surélevée est transmise au
générateur de chaleur sous forme d'un signal de demande de chaleur.
La surélévation de la température des mélangeurs ne peut être réglée que sur le régu-
lateur relié au mélangeur ou à la vanne (= régulateur N2 dans l'exemple ci-après) (ligne
de programmation 84).

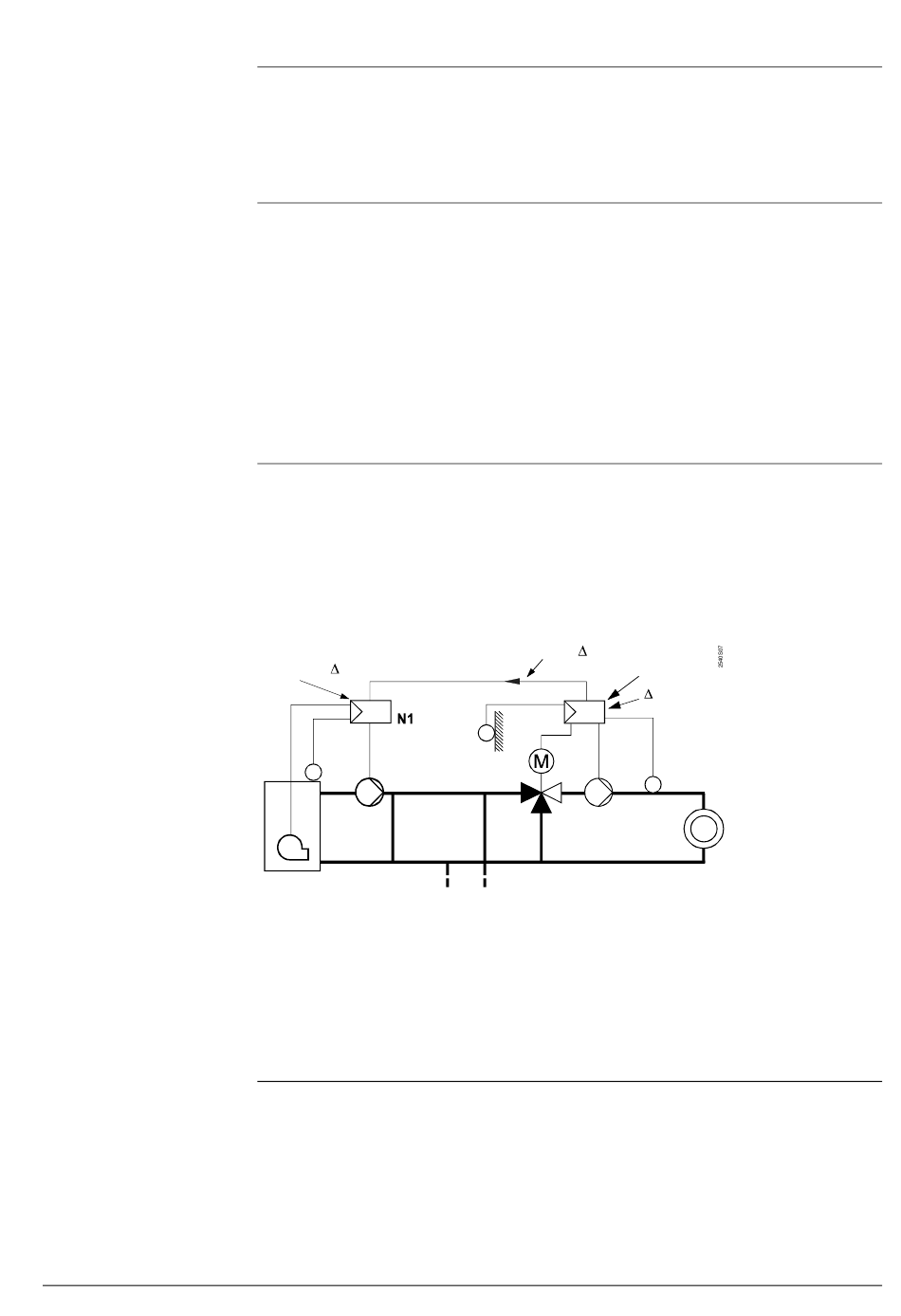

w
= w
+
w
BUS (LPB)
N1
N2
N1
Thermostat de chaudière (production thermique)
N2
Régulateur de la température de départ (groupe de chauffe)
wN1 Consigne du thermostat (régulateur?) de chaudière
wN2 Consigne du régulateur de température de départ
∆w
Surélévation de la température des mélangeurs (réglée sur le régulateur N2)
13.5
Blocage des impulsions
Lorsque pendant une durée totale correspondant à cinq fois son temps de course, le
servomoteur n'a reçu que des impulsions de fermeture ou d'ouverture, les impulsions
suivantes du régulateur sont bloquées. Cela épargne le servomoteur.
Par sécurité, le régulateur délivre toutes les dix minutes une impulsion de fermeture
d'une minute à destination du servomoteur.
Une impulsion commandant le fonctionnement dans le sens opposé aux impulsions
reçues précédemment annule le blocage.
Régulateur pour circuit de chauffage et ECS RVL482
w
w
N2 +
w
N2
w
N2
