Repérage du point
central du châssis
du nettoyeur
secondaire
A.
Point central de la poulie
B.
Point oú la courroie quitte la poulie
C.
Point central du châssis du
nettoyeur secondaire
* Bras court DURT HAWG
Bras en ligne DURT HAWG
Bras court HAWG BONE

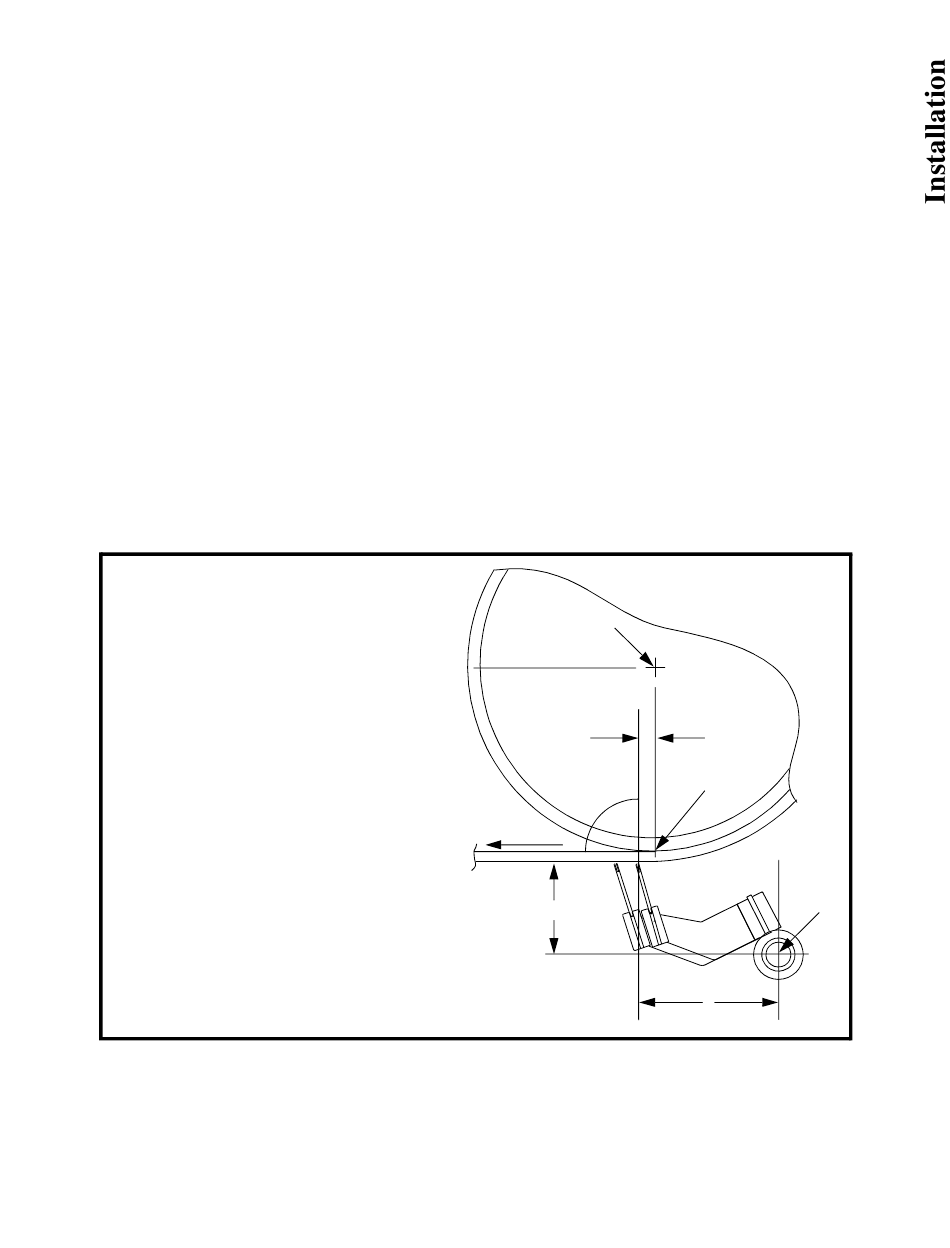

Figure 2. Position du châssis du nettoyeur secondaire
4. Mesurez une longueur minimum de 240 mm à partir de la ligne médiane
horizontale de la poulie. Tracez un trait horizontal parallèle à la ligne
médiane horizontale de la poulie. Situez le point central du châssis du pré-
nettoyeur (C), là où le trait horizontal coupe l'arc de la goulotte.
5. Assurez-vous que le châssis et la lame ne se trouvent pas sur la trajectoire
de décharge du produit à partir du transporteur. L'extrémité de la lame
doit se trouver à 51 mm en dessous de la ligne médiane horizontale de la
poulie.
6. Répétez les points 1 à 5 pour la paroi de la goulotte côté distant.
7. Si vous utilisez une Porte D'Inspection CYA
en suivant les instructions du Manuel d'utilisation de la Porte
®
D'Inspection CYA
de MARTIN
1. Sur la goulotte côté opérateur, tracez les lignes médianes horizontale et
verticale de la poulie pour trouver son point central (A). Assurez-vous que
la ligne médiane est perpendiculaire à la ligne de la courroie.
2. Mesurez 25 mm au-delà du point où la courroie quitte la poulie (B) et
tracez la ligne verticale sur la paroi de la goulotte, perpendiculairement à
la ligne de la courroie.
®
: 181 mm
®
: 181 mm
®
: 216 mm
5
®
, procédez à l'installation
®
(no de réf. M3127).
A
25
B
90°
140 ± 3
*
C
