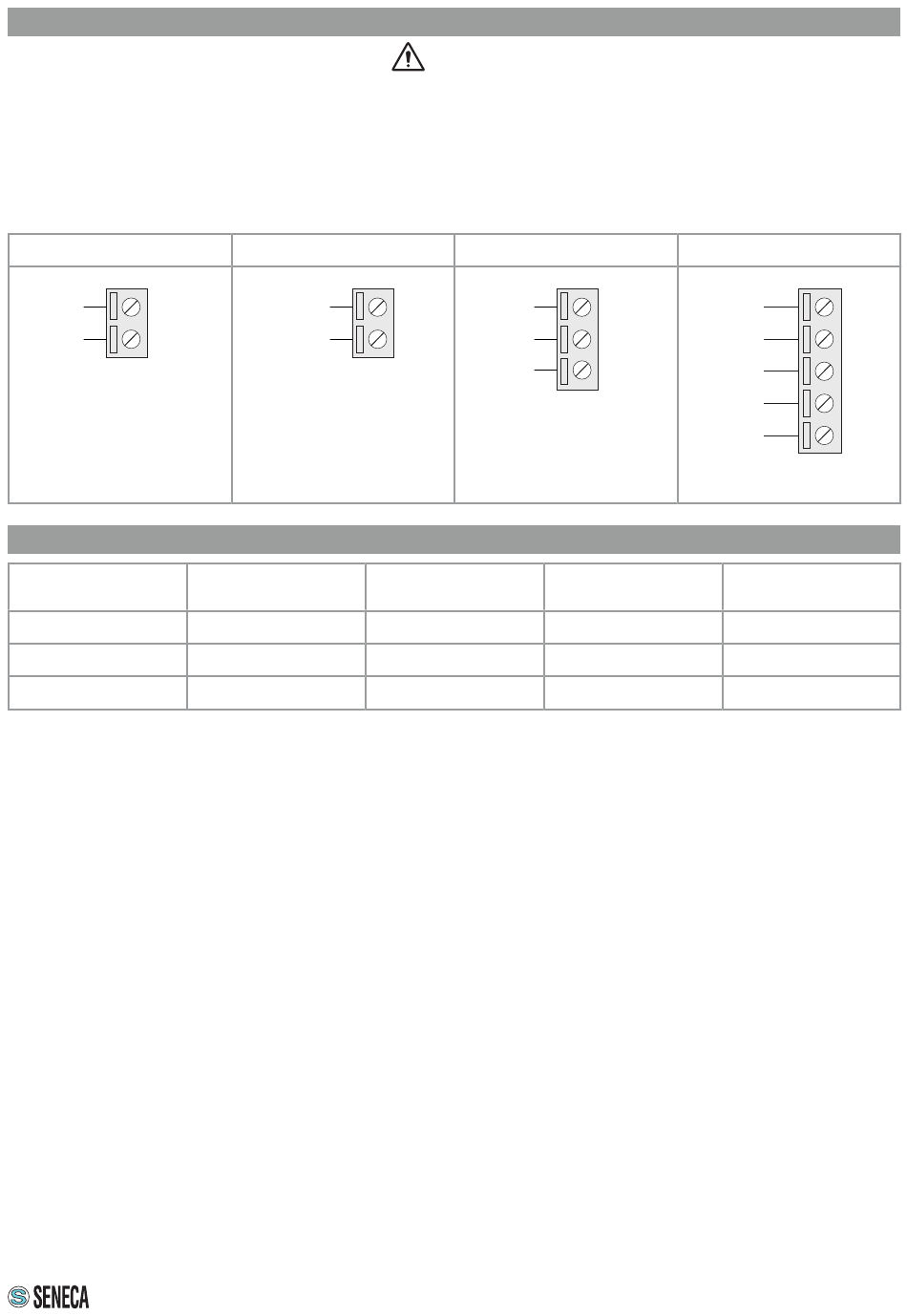

BRANCHEMENTS ÉLECTRIQUES
Éteindre le module avant de brancher les entrées et les sorties.
Pour répondre aux exigences d'immunité électromagnétique :
- utiliser des câbles blindés pour les signaux ;
- brancher le blindage à une prise de terre spécifique pour l'instrument ;
- espacer les câbles blindés des autres câbles utilisés pour les installations de puissance (transformateurs, onduleurs, moteurs, etc.).
ALIMENTATION
Vca / Vcc
10
Vca / Vcc
11
Il est nécessaire de protéger la source
d'alimentation contre les pannes
éventuelles du module à l'aide
d'un fusible ayant des dimensions
appropriées.
NORMES DE RACCORDEMENT
Type
d'installation
Petite en entreprise
Grande en entreprise
Petite zone étendue
Le Meter-BUS est un bus non polarisé.
Pour effectuer la connexion, vous pouvez utiliser un câble téléphonique blindé à deux fils ou un câble à paires non blindé
selon les indications figurant dans le tableau.
Si vous utilisez un câble blindé, celui-ci devra être mis à la terre uniquement du côté de l'instrument R-KEY-MBUS.
PORT Meter-BUS
MeterBUS
1
MeterBUS
2
Vitesse
Distance maximale
maximale
de la connexion
38400
9600
2400
ATTENTION
PORT SÉRIE RS485
A (+)
B (-)
GND
Longueur totale
de la connexion
< 350m
< 350m
< 1000m
PORT SÉRIE RS232
3
GND
RTS
4
Tx
5
CTS
Rx
Type de câble
< 1000m
0,5 mm
< 3000m
0,5 mm
< 3000m
1,5 mm
5
6
7
8
9
, R < 30 Ω
2
, R < 30 Ω
2
, R < 90 Ω
2
5/6
