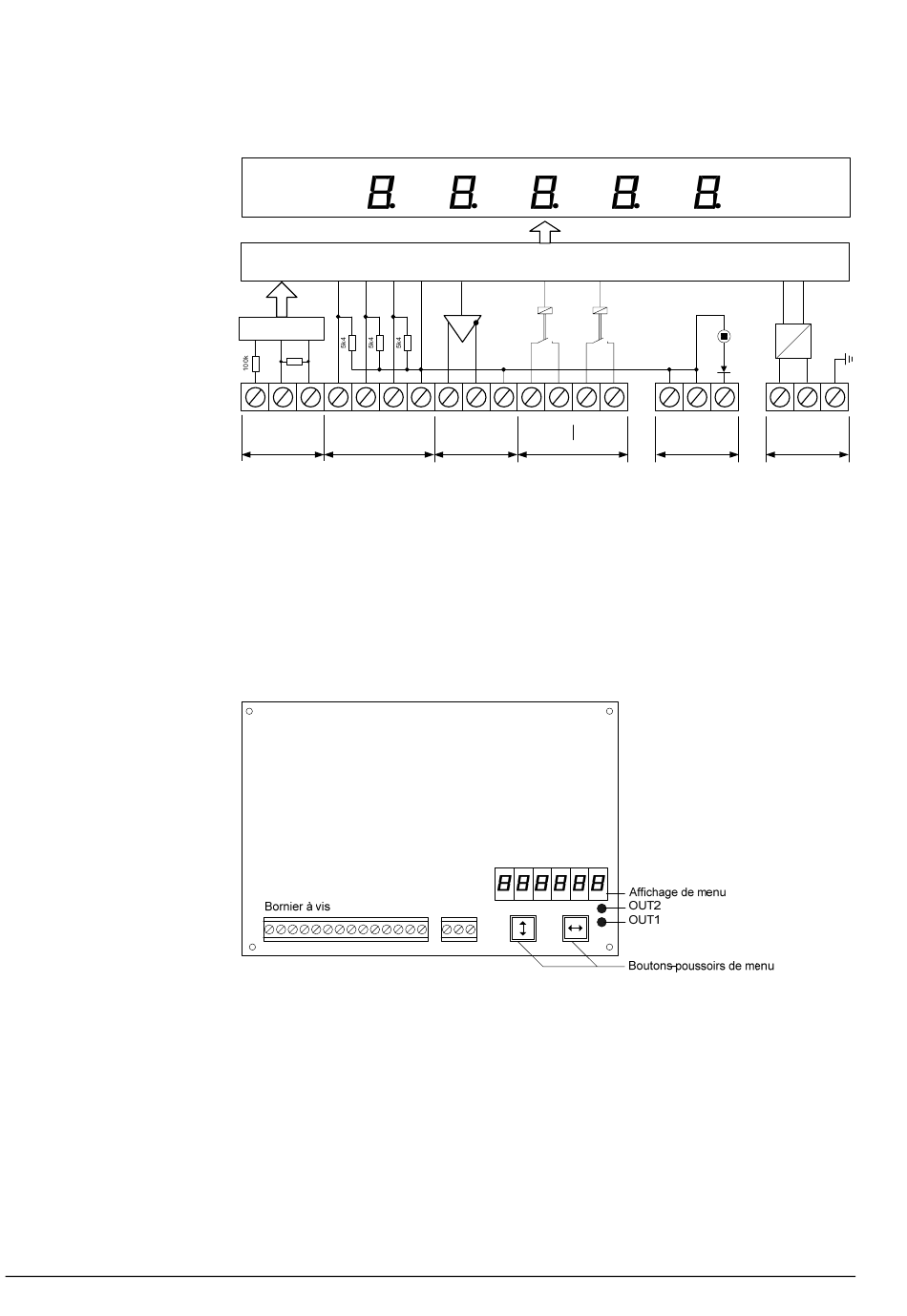

Schéma de principe

Taille d'affichage

Calculateur de commande

Paramétrage
Entrées de signaux
8
C5
Convert. A/D
22
+U +I GND F3 F2 F1
Entrées de
signaux Entrées de fonctions
Selon les versions, les appareils possèdent les tailles d'affichage suivantes :
S302-x2/xx/xx-xxx/xx-xx (2 digits)
S302-x3/xx/xx-xxx/xx-xx (3 digits)
S302-x4/xx/xx-xxx/xx-xx (4 digits)
S302-x5/xx/xx-xxx/xx-xx (5 digits)
Les appareils à affichage bi-faces (S302-xx/xx/xx-2xx/xx-xx) affichent les mêmes
informations sur les deux faces.
Les appareils à affichage LRD
Le paramétrage de l'appareil se fait à l'aide d'un menu dans l'affichage de menu
(voir chapitre 4).
Les entrées de signaux se trouvent sur le bornier à vis du calculateur de com-
mande.
Les appareils peuvent être commandés avec les signaux analogiques 0...20 mA,
4...20 mA, 0...10 V et 2...10 V.
La tension d'alimentation et les entrées de signaux sont isolées galvaniquement du
traitement interne des signaux.
C4 C3
Calculateur de commande
M Tx+ Tx- COM CO2 NO2 CO1 NO1
Sortie 2 Sortie 1
Interface
série Sorties de
commutation
C2...C1
C3...C1
C4...C1
C5...C1
®
ne possèdent pas de points décimaux.
C2 C1
M M P L
Tension Tension
auxilière d'alimentation
BAL S302 ANA FR 1.4
Bloc
d'alimentation
N PE
