2
Effectuez l'une des actions suivantes :
• Si les appareils sont proches l'un de l'autre, reliez le câble
bleu du premier appareil au câble marron du second et
reliez le câble marron du premier appareil au câble bleu
du second.
• Si les appareils sont loin l'un de l'autre, procurez-vous un
câble de partage de données utilisateur (010-12234-06) et
reliez les appareils en suivant les instructions fournies
avec le câble.
3
Sur les deux appareils, sélectionnez Infos navigation >
Gérer les données > Partage de données utilisateur.
Le partage des données utilisateur se fait alors entre les
appareils reliés. Si vous sélectionnez Effacer données
utilisateur, les données des deux appareils reliés seront
supprimées.
Installation des noyaux de ferrite sur les câbles
Pour respecter les règlementations en vigueur et réduire le bruit,
vous pouvez installer des noyaux de ferrite sur les câbles de la
sonde et du réseau si l'appareil est fourni avec des noyaux de
ferrite.
Fixez un noyau de ferrite autour du câble de sonde et un
autre autour du câble réseau, aussi près du connecteur que
possible.
Considérations relatives au réseau NMEA 2000
Si vous connectez l'appareil à un réseau existant NMEA 2000,
localisez le câble d'alimentation NMEA 2000. Vous n'avez
besoin que d'un seul câble d'alimentation NMEA 2000 pour faire
fonctionner le réseau NMEA 2000.
Il est conseillé d'utiliser un isolateur d'alimentation NMEA 2000
(010-11580-00) pour les installations où le fabricant du réseau
NMEA 2000 n'est pas connu.
Si vous installez un câble d'alimentation NMEA 2000, vous
devez le raccorder au commutateur d'allumage du bateau ou
par l'intermédiaire d'un autre commutateur en ligne.Les
appareils NMEA 2000 risquent de décharger votre batterie si le
câble d'alimentation NMEA 2000 est branché directement sur
cette dernière.
Vous pouvez connecter votre appareil à un réseau NMEA 2000
sur votre bateau pour partager les données d'appareils
compatibles NMEA 2000 tels que des capteurs ou une radio
VHF. Les câbles et connecteurs NMEA 2000 nécessaires à ce
type d'installation sont vendus séparément.
Si le NMEA 2000 ne vous est pas familier, consultez le chapitre
« Concepts fondamentaux sur le réseau NMEA 2000 » du
Référentiel technique pour les produits NMEA 2000. Vous
trouverez ce document en suivant le lien des manuels sur la
page produit de votre appareil à l'adresse www.garmin.com.

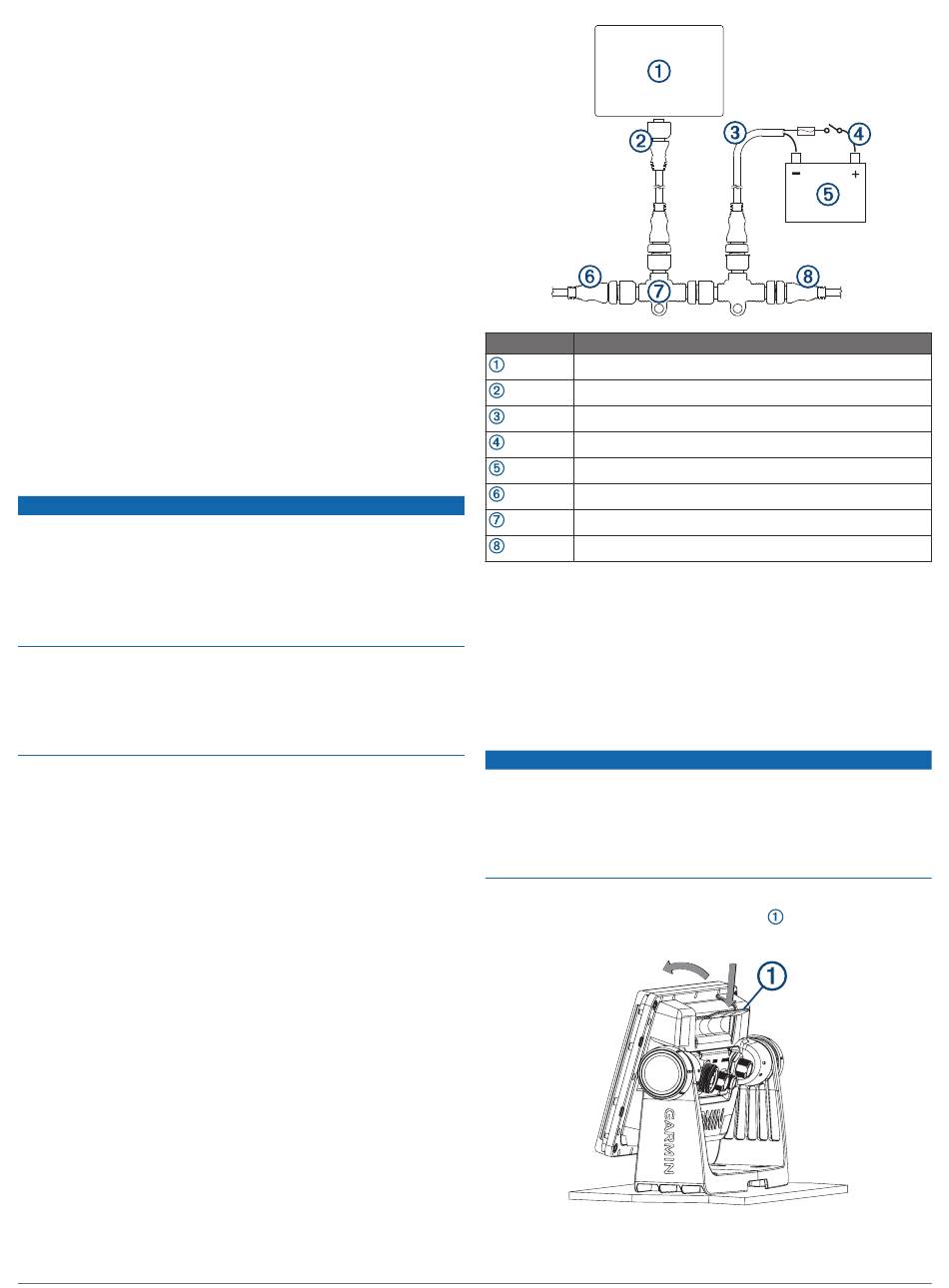

Le port nommé NMEA 2000 situé sur le support sert à connecter
ce dernier à un réseau NMEA 2000 standard.
4
AVIS
Élément
Description
Appareil ECHOMAP UHD
NMEA 2000Câble de dérivation
Câble d'alimentation NMEA 2000
Commutateur d'allumage ou en ligne
Source d'alimentation 12 V c.c.
®
NMEA 2000 Borne ou câble de dorsale
NMEA 2000 Connecteur en T
NMEA 2000 Borne ou câble de dorsale
Installation de l'appareil dans le support
Une fois les câbles branchés au socle, vous pouvez placer
rapidement l'appareil sur le socle.
1
Placez la base de l'appareil au fond du support.
2
Inclinez le haut de l'appareil vers le support jusqu'à ce qu'il
s'enclenche.
Un déclic se fait entendre lorsque l'appareil est enclenché dans
le support.
Assurez-vous que l'appareil est bien installé dans le socle. Si le
modèle comporte un étrier de verrouillage, assurez-vous que
l'étrier est bien fermé. Un déclic se fait entendre lorsque
l'appareil ou l'étrier de verrouillage est correctement installé. Si
l'appareil n'est pas bien fixé, il peut perdre de la puissance. Il
risque aussi de tomber du socle et d'être endommagé.
Retrait de l'appareil du support
1
Appuyez sur le levier de dégagement
l'appareil soit libéré.
2
Inclinez l'appareil vers l'avant et soulevez-le pour le retirer du
support.
AVIS
jusqu'à ce que
