Motorola MBP668CONNECT Guide De Démarrage Rapide

QUICK START GUIDE
For a full explanation of all features and instructions, please refer to the User's Guide (available for download
from www.motorolastore.com).

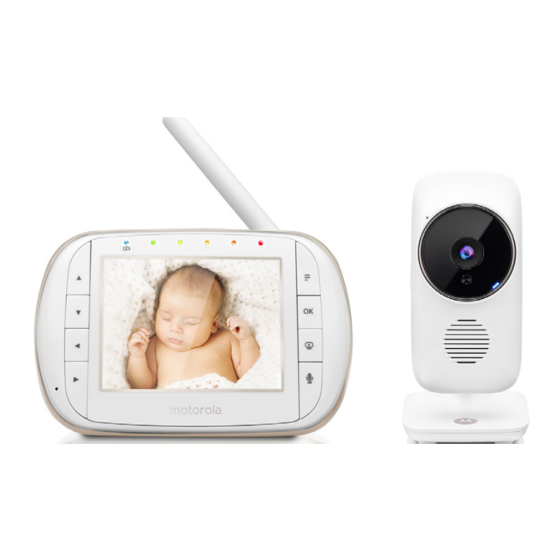

1. Setting up your Digital Video Baby Monitor
A. Baby unit power supply.
MODELS:
• Insert the DC plug of the power adapter into the DC socket on
MBP668CONNECT the back of the Baby Unit.
• Connect the other end of the power adapter to a suitable
MBP668CONNECT-2
electrical outlet.
MBP668CONNECT-3
• Slide the ON/OFF switch to the ON position. The power/link
MBP668CONNECT-4
indicator lights up.
Note
Only use the supplied power adapter.
B. Install battery pack for the Parent Unit.
Red
• Insert the wire tab of the rechargeable battery pack into the
contact slot as shown above and fit the battery pack into the
WARNING:
compartment.
Strangulation Hazard:
Children have
STRANGLED in cords. Black
Keep this cord out of the
C. Fastening the cover for the Parent Unit.
reach of children (more
than 3ft away).
Never use extension
cords with AC Adapters.
• Small cross head or Flat end screw driver.
Only use the AC
Adapters provided.
D. Connecting power supply for the Parent Unit.
• Connect the small plug of the power adapter to the parent unit
and the other end to the electrical outlet.
• Only use the enclosed adapter (5V DC / 600mA).
• Recommend charging at least 16 hours before first use.
2. Basic operation of the keys
Parent Unit
P
ON/OFF button Press and hold to switch on/off the Unit.
+-
UP/DOWN buttons When in a menu, press to adjust menu settings.
<>
LEFT/RIGHT buttons When in a menu, press to access different menu options.
M
MENU button Press to open menu options or exit.
O
OK button Press to confirm a selection.
V
VIDEO button Press to turn on/off the LCD display.
T
Talk button Press and hold to talk to your baby.
Baby Unit
Power ON/OFF Slide the ON/OFF switch to switch the Baby Unit ON/OFF.
PAIR button Press and hold to enter pairing mode.
3. Setting up the Camera Unit for Wi-Fi
A. Install Hubble for Motorola Monitors App.
• Scan the QR code with your smart device and download the Hubble for
Motorola Monitors App from the App Store for iOS devices or from the
Google Play TM Store for Android
• Install Hubble for Motorola Monitors App on your device.
B. View on Compatible Smartphones, Tablets and Computers.
MBP668CONNECT
Connect to Internet Compatible
®
Camera
via Wi-Fi Viewing Devices
1. Open the Hubble for Motorola Monitors App on your compatible smartphone or tablet.
2. Follow the in-app instructions to create your Hubble account and connect to your Wi-Fi
3. Log in to your account on your compatible smartphone, tablet or via
https://app.hubbleconnected.com/#login on your PC to access your live camera stream.
Please take note of the following minimum system requirements:
Smartphones/Tablets: iOS 7, Android™ 4.2
® ®
PC (only for viewing – NOT setup): Windows 7, Mac OS 10.7, Chrome™ 24, Internet Explorer
® ® ®
Firefox 18, Adobe Flash 15, Java™ 7
®
Wi-Fi requirements:
At least 0.6 Mbps upload bandwidth per camera. Test your Internet speed at: http://www.speedtest.net/
4. General Information
If your product is not working properly, read this Quick Start Guide or the User's Guide of one of the
models listed on page 1.
Contact Customer Service:
US and Canada 1-888-331-3383 Email: support@motorolastore.com
Consumer Products and Accessories Limited Warranty ("Warranty")
Thank you for purchasing this Motorola branded product manufactured under license by Binatone
Electronics International LTD ("BINATONE").
What Does this Warranty Cover?
Subject to the exclusions contained below, BINATONE warrants that this Motorola branded product
("Product") or certified accessory ("Accessory") sold for use with this product that it manufactured to
be free from defects in materials and workmanship under normal consumer usage for the period
outlined below. This Warranty is your exclusive warranty and is not transferable.
THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY HAVE OTHER RIGHTS
THAT VARY BY STATE, PROVINCE OR COUNTRY. FOR CONSUMERS WHO ARE COVERED BY
CONSUMER PROTECTION LAWS OR REGULATIONS IN THEIR COUNTRY OF PURCHASE OR, IF
DIFFERENT, THEIR COUNTRY OF RESIDENCE, THE BENEFITS CONFERRED BY THIS LIMITED
WARRANTY ARE IN ADDITION TO ALL RIGHTS AND REMEDIES CONVEYED BY SUCH
CONSUMER PROTECTION LAWS AND REGULATIONS. FOR A FULL UNDERSTANDING OF
YOUR RIGHTS YOU SHOULD CONSULT THE LAWS OF YOUR COUNTRY, PROVINCE OR STATE.
Who is covered?
This Warranty extends only to the first consumer purchaser, and is not transferable.
What will BINATONE do?
BINATONE or its authorized distributor at its option and within a commercially reasonable time, will at
no charge repair or replace any Products or Accessories that does not conform to this Warranty. We
may use functionally equivalent reconditioned/ refurbished/ pre-owned or new Products,
Accessories or parts.
US EN
MODÈLES:
MBP668CONNECT
MBP668CONNECT-2
MBP668CONNECT-3
MBP668CONNECT-4
ATTENTION:
Danger d'étranglement.
Des enfants se sont
accidentellement
ÉTRANGLÉS avec les
cordons. Tenez ce
cordon hors de portée
des enfants, à plus d'un
mètre (3 pieds) de
distance. N'utilisez
jamais de prolongateurs
avec les adaptateurs
secteur. Utilisez
uniquement les
adaptateurs secteur
fournis.
®
Internet Viewing
TM devices.
®
Camera.
® ®
9, Safari 6,
GUIDE DE DÉMARRAGE RAPIDE
Pour le détail des fonctionnalités et les instructions d'utilisation, veuillez consulter le guide de
l'utilisateur (téléchargeable sur www.motorolastore.com).
1. Installation de votre moniteur vidéo numérique pour bébé
A. Alimentation électrique de l'unité b.
• Insérez la fiche CC de l'adaptateur secteur dans la prise CC
située à l'arrière de l'unité bébé.
• Branchez l'adaptateur secteur à une prise de courant adéquate.
• Faites glisser le commutateur ON/OFF sur ON. Le voyant
marche/connexion s'allume.
Remarque
Utilisez uniquement l'adaptateur secteur fourni.
B. Mise en place du bloc-piles de l'unité parents.
Rouge
• Insérez la fiche du fil du bloc-piles rechargeable dans la prise
comme illustré ci-contre et placez le bloc-piles dans son
logement.
Noir
C. Fixation du couvercle de l'unité parents.
• Petit tournevis cruciforme ou plat.
D. Branchement de l'alimentation électrique de l'unité parents.
• Connectez le jack de l'adaptateur secteur à la prise de l'unité
parents et l'adaptateur à une prise de courant.
• Utilisez uniquement l'adaptateur 5 Vcc / 600 mA fourni.
• Nous vous recommandons de charger le bloc-piles pendant au
moins 16 heures avant la première utilisation.
2. Fonctions de base des touches
Unité parents
Touche MARCHE/
P
Appuyez longuement pour allumer ou éteindre l'appareil.
ARRÊT
+-
Touches HAUT/BAS Dans un menu, appuyez pour régler les paramètres du menu.
Touches GAUCHE/
<>
Dans un menu, appuyez pour accéder aux différentes options du menu.
DROITE
M
Touche MENU Appuyez pour afficher le menu ou pour sortir.
O Touche OK Appuyez pour confirmer une sélection.
V
Touche VIDÉO Appuyez pour activer ou désactiver l'écran LCD.
T
Touche PAROLE Maintenez cette touche enfoncée pour parler à votre bébé.
Unité bébé
Commutateur Faites glisser le commutateur MARCHE/ARRÊT pour allumer ou éteindre
MARCHE/ARRÊT l'unité bébé.
Touche COUPLAGE Appuyez et maintenez enfoncé pour passer en mode de couplage.
®
3. Installation de la caméra avec visionnage Wi-Fi sur Internet
A. Installez l'application Hubble for Motorola Monitors.
• Scannez le code QR avec votre appareil intelligent et téléchargez
l'application Hubble for Motorola Monitors sur la boutique App Store
pour les appareils iOS ou sur la boutique Google Play™ pour les
appareils Android™.
• Installez l'application Hubble for Motorola Monitors sur votre appareil.
B. Visionnez les images sur un Smartphone, une tablette ou un ordinateur compatibles.
MBP668CONNECT
Connexion à l'Internet Appareils compatibles pour
®
Caméra
via le Wi-Fi la visualisation
1. Démarrez l'application Hubble for Motorola Monitors sur le Smartphone ou la tablette.
2. Suivez les instructions de l'application pour créer votre compte Hubble et vous connecter à votre caméra Wi-Fi
3. Connectez-vous à votre compte sur votre smartphone ou votre tablette compatible, ou via
https://app.hubbleconnected.com/#login sur votre PC, pour accéder à votre flux vidéo en direct.
Configuration minimale requise:
Smartphones/Tablettes : iOS 7, Android™ 4.2
® ®
PC (seulement pour la visualisation, PAS pour la configuration) : Windows 7, Mac OS
® ® ® ® ®
Explorer 9, Safari 6, Firefox 18, Adobe Flash 15, Java™ 7
®
Configuration Wi-Fi :
Bande passante de téléchargement ≥ 0,6 Mbps par caméra. Testez la vitesse de votre connexion Internet sur: http://
www.speedtest.net/
4. Généralités
Si votre produit ne fonctionne pas correctement, lisez ce guide de démarrage ou le guide de
l'utilisateur de l'un des modèles indiqués en page 1.
Adressez-vous à notre service clientèle:
USA et Canada : 1-888-331-3383 Courriel : support@motorolastore.com
Garantie limitée pour les produits et accessoires grand public (« Garantie »)
Merci d'avoir acheté ce produit de marque Motorola fabriqué sous licence par Binatone Electronics
International LTD (« BINATONE »).
Que couvre la présente Garantie ?
Sous réserve des exclusions indiquées ci-dessous, la société BINATONE garantit que ce produit
(« Produit ») de marque Motorola ou cet accessoire certifié et vendu pour être utilisé avec le Produit
(« Accessoire ») fabriqué par BINATONE est exempt de défauts de matériaux et de fabrication, sous réserve
d'une utilisation normale pendant la période stipulée ci-dessous. La présente Garantie est votre unique
garantie et n'est pas transférable.
LA PRÉSENTE GARANTIE VOUS CONFÈRE DES DROITS LÉGAUX SPÉCIFIQUES ; IL EST POSSIBLE QUE
VOUS AYEZ D'AUTRES DROITS POUVANT VARIER EN FONCTION DE L'ÉTAT, DE LA RÉGION OU DU
PAYS. POUR LES CONSOMMATEURS COUVERTS PAR LES LOIS ET RÉGLEMENTATIONS DE
PROTECTION DES CONSOMMATEURS DANS LE PAYS D'ACHAT OU, S'IL DIFFÈRE, DANS LEUR PAYS
DE RÉSIDENCE, LES AVANTAGES OCTROYÉS PAR LA PRÉSENTE GARANTIE LIMITÉE SONT
ACCORDÉS EN SUS DE L'ENSEMBLE DES DROITS ET RECOURS CONFÉRÉS PAR LESDITES LOIS ET
LESDITES RÉGLEMENTATIONS DE PROTECTION DES CONSOMMATEURS. POUR UNE BONNE
COMPRÉHENSION DE VOS DROITS, CONSULTEZ LA LÉGISLATION DE VOTRE PAYS, PROVINCE
OU ÉTAT.
Qui est couvert par la présente Garantie ?
La présente Garantie couvre uniquement le premier acheteur du Produit et n'est pas transférable.
GUÍA RÁPIDA DE INICIO
US FR
Para obtener una explicación más detallada de todas las funciones e instrucciones, consulte la Guía
de usuario (la puede descargar en www.motorolastore.com).
1. Configuración de su Monitor para bebé con video digital
A. Suministro de energía de la unidad para el bebé.
MODELOS:
MBP668CONNECT
MBP668CONNECT-2
MBP668CONNECT-3
MBP668CONNECT-4
B. Instalar la batería de la Unidad para los padres.
Rojo
PRECAUCIÓN:
Peligro de
Estrangulamiento: los
cables representan un
serio riesgo de
Negro
ESTRANGULAMIENTO
para los niños. Mantenga
C. Ajustar la tapa de la Unidad para los padres.
este cable fuera del
alcance de los niños (a
más de 1 m (3 pies)).
Nunca utilice cables de
extensión con
transformadores de CA.
Sólo utilice los
transformadores de CA
que se adjuntan.
D. Conectar el suministro eléctrico de la Unidad para los padres.
2. Funcionamiento básico de los botones
Unidad para los padres
Botón de ENCENDIDO/
P
APAGADO
+-
Botones ARRIBA/ABAJO Cuando está en un menú, presione para ajustar las configuraciones.
Botones IZQUIERDA/
<>
DERECHA
M
Botón MENÚ
O
Botón Aceptar
V
Botón de VIDEO
T
Botón HABLAR
Unidad para el bebé
Interruptor de
ENCENDIDO/APAGADO
Botón PAIR (vincular)
3. Configuración de la Cámara para su visualización por Internet a
través de Wi-Fi
A. Instalar la aplicación Hubble for Motorola Monitors.
B. Ver en Teléfonos inteligentes, Tablets y Computadoras compatibles.
MBP668CONNECT
Cámara
®
.
1. Ejecute la aplicación Hubble for Motorola Monitors en su teléfono inteligente o tablet.
2. Siga las instrucciones en la aplicación para crear su cuenta Hubble y conectarse a su Cámara Wi-Fi
3. Ingrese a su cuenta en su teléfono inteligente o tablet compatible, o a través de https://
app.hubbleconnected.com/#login en su PC para acceder a la transmisión de la cámara en directo.
Requisitos mínimos de sistemas:
10.7, Chrome™ 24, Internet Teléfonos inteligentes/Tablets: iOS 7, Android™ 4.2. PC (sólo para visualizar – NO para instalar): Windows
®
Mac OS 10.7, Chrome™ 24, Internet Explorer
®
Requisitos Wi-Fi :
Por lo menos 0.6 Mbps de ancho de banda de carga por cámara. Compruebe la velocidad de su conexión a
Internet en: http://www.speedtest.net/
4. Información general
Si su producto no está funcionando correctamente, lea esta Guía rápida de inicio o la Guía de usuario de uno
de los modelos que se mencionan en la página 1.
Contáctese con el Servicio de atención al cliente:
1-888-331-3383 para Estados Unidos y Canadá
Garantía limitada para productos y accesorios de consumo ("Garantía")
Gracias por comprar este producto de marca Motorola fabricado bajo licencia otorgada por Binatone
Electronics International Ltd ("BINATONE").
¿Qué cobertura tiene esta Garantía?
Sujeto a las exclusiones que aquí se detallan, BINATONE garantiza que este producto de marca Motorola
("Producto") o todo accesorio certificado ("Accesorio") que se vende para ser utilizado con este producto
que fabrica están libres de defectos en los materiales y mano de obra conforme a condiciones normales de
uso por parte del consumidor para el período que se detalla a continuación. La presente Garantía es de
carácter exclusivo y no es transferible.
ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED
TAMBIÉN CUENTE CON OTROS DERECHOS QUE VARÍAN SEGÚN EL ESTADO, LA PROVINCIA O EL
PAÍS. PARA CONSUMIDORES QUE ESTÉN CUBIERTOS POR LAS LEYES O REGULACIONES DE
PROTECCIÓN AL CONSUMIDOR EN EL PAÍS EN QUE SE HAYA COMPRADO EL PRODUCTO O, SU
PAÍS DE RESIDENCIA, LOS BENEFICIOS QUE OFRECE ESTA GARANTÍA LIMITADA SE SUMAN A
TODOS LOS DERECHOS Y RECURSOS QUE CONCEDAN DICHAS LEYES Y REGULACIONES DE
PROTECCIÓN AL CONSUMIDOR. PARA CONOCER A FONDO SUS DERECHOS DEBERÁ
CONSULTAR LAS LEYES DE SU PAÍS, PROVINCIA O ESTADO.
¿Quién está cubierto?
La presente Garantía cubre solamente al primer comprador usuario y no es transferible.
US ES
• Inserte el enchufe de CC del transformador en la entrada de CC
ubicada en la parte posterior de la Unidad para el bebé.
• Conecte el otro extremo del transformador a un tomacorriente
adecuado.
• Mueva el interruptor de ENCENDIDO/APAGADO a la posición
ENCENDIDO (ON). El indicador de encendido/enlace se enciende.
Nota
Sólo utilice el transformador que se proporciona.
• Inserte la pestaña de los cables de la batería recargable dentro
de la ranura de contacto como se muestra arriba y coloque la
batería en el compartimiento.
• Pequeño destornillador philips (o de cruz) o plano.
• Conecte el enchufe pequeño del transformador a la unidad para
los padres y el otro extremo al tomacorriente.
• Sólo utilice el transformador que se adjunta (5V CC / 600mA).
• Recomendamos que lo cargue por lo menos 16 horas antes de su
primer uso.
Mantenga presionado para encender/apagar la Unidad.
Cuando está en un menú, presione para acceder a las diferentes
opciones del menú.
Presione para abrir las opciones del menú o para salir.
Presione para confirmar la selección.
Presione para encender/apagar la pantalla LCD.
Mantenga presionado para hablarle a su bebé.
Mueva el interruptor de ENCENDIDO/APAGADO para ENCENDER/
APAGAR la Unidad para el bebé.
Mantenga presionado para ingresar en modo vinculación.
®
• Escanee el código QR con su dispositivo inteligente y descargue la
aplicación Hubble for Motorola Monitors de App Store para dispositivos
iOS o de Google Play TM Store para dispositivos Android TM .
• Instale la Aplicación Hubble for Motorola Monitors en su dispositivo.
Conectar a Internet a
Dispositivos compatibles
®
través de Wi-Fi
para la visualización
®
.
®
7,
® ® ® ® ®
9, Safari 6, Firefox 18, Adobe Flash 15, Java™ 7
Correo electrónico: support@motorolastore.com
