10.1 Dimensions, ALPHA3, XX-40, XX-60, XX-80

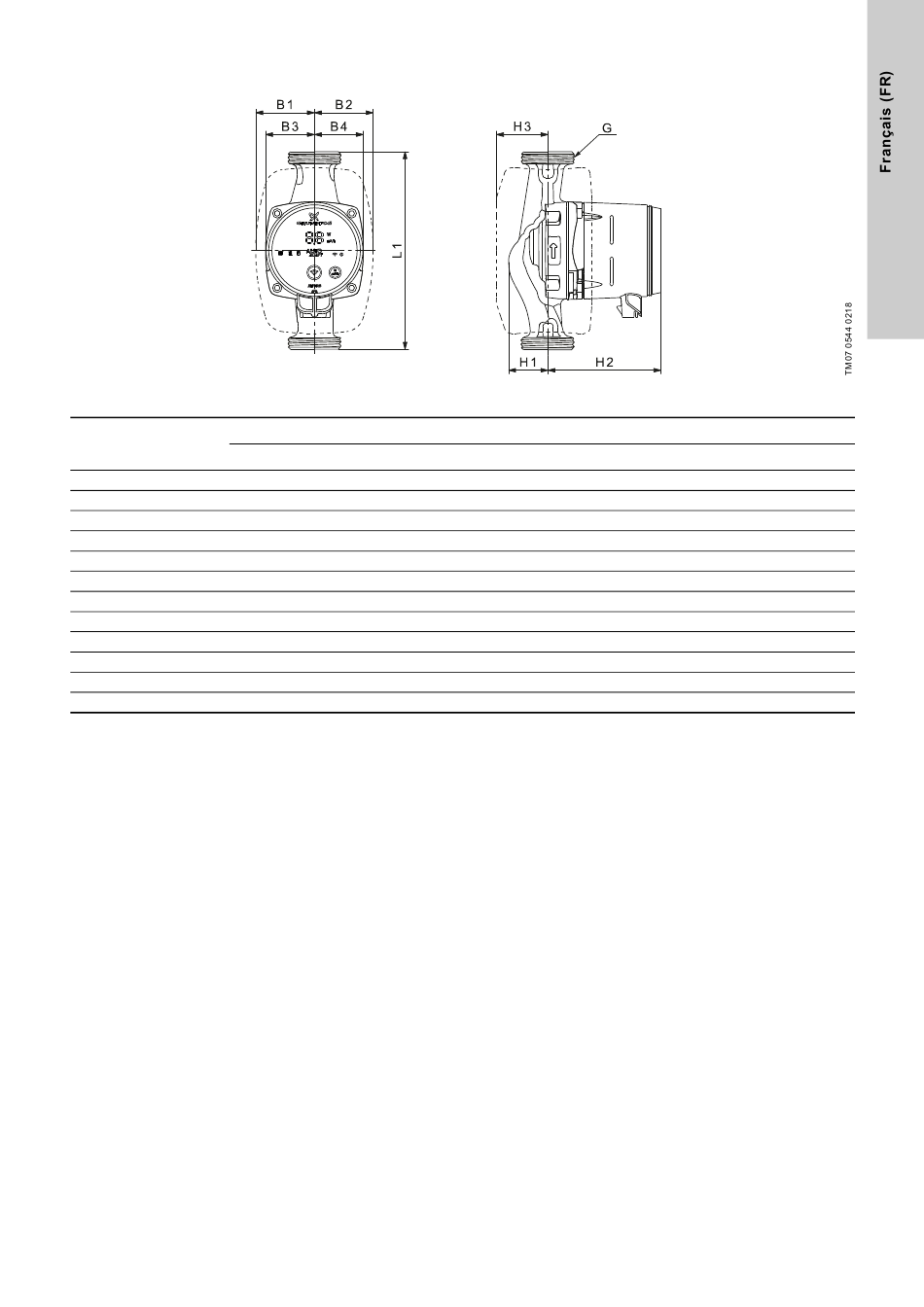

Schémas cotés et tableau des dimensions.
Fig. 37 ALPHA3, XX-40, XX-60, XX-80
Type de circulateur
ALPHA3 15-40 130
ALPHA3 15-60 130
ALPHA3 15-80 130
ALPHA3 25-40 130
ALPHA3 25-60 130
ALPHA3 25-80 130
ALPHA3 25-40 180
ALPHA3 25-60 180
ALPHA3 25-80 180
ALPHA3 32-40 180
ALPHA3 32-60 180
ALPHA3 32-80 180
* Version pour le Royaume-Uni : ALPHA3, 15-50/60 G 1 1/2.
L1 B1 B2
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
Dimensions
B3 B4 H1
44 44 36
44 44 36
44 44 36
44 44 36
44 44 36
44 44 36
44 44 36
44 44 36
44 44 36
44 44 36
44 44 36
44 44 36
H2 H3 G
104 47 G 1
104 47 G 1*
104 47 G 1
104 47 G 1 1/2
104 47 G 1 1/2
104 47 G 1 1/2
104 47 G 1 1/2
104 47 G 1 1/2
104 47 G 1 1/2
104 47 G 2
104 47 G 2
104 47 G 2
