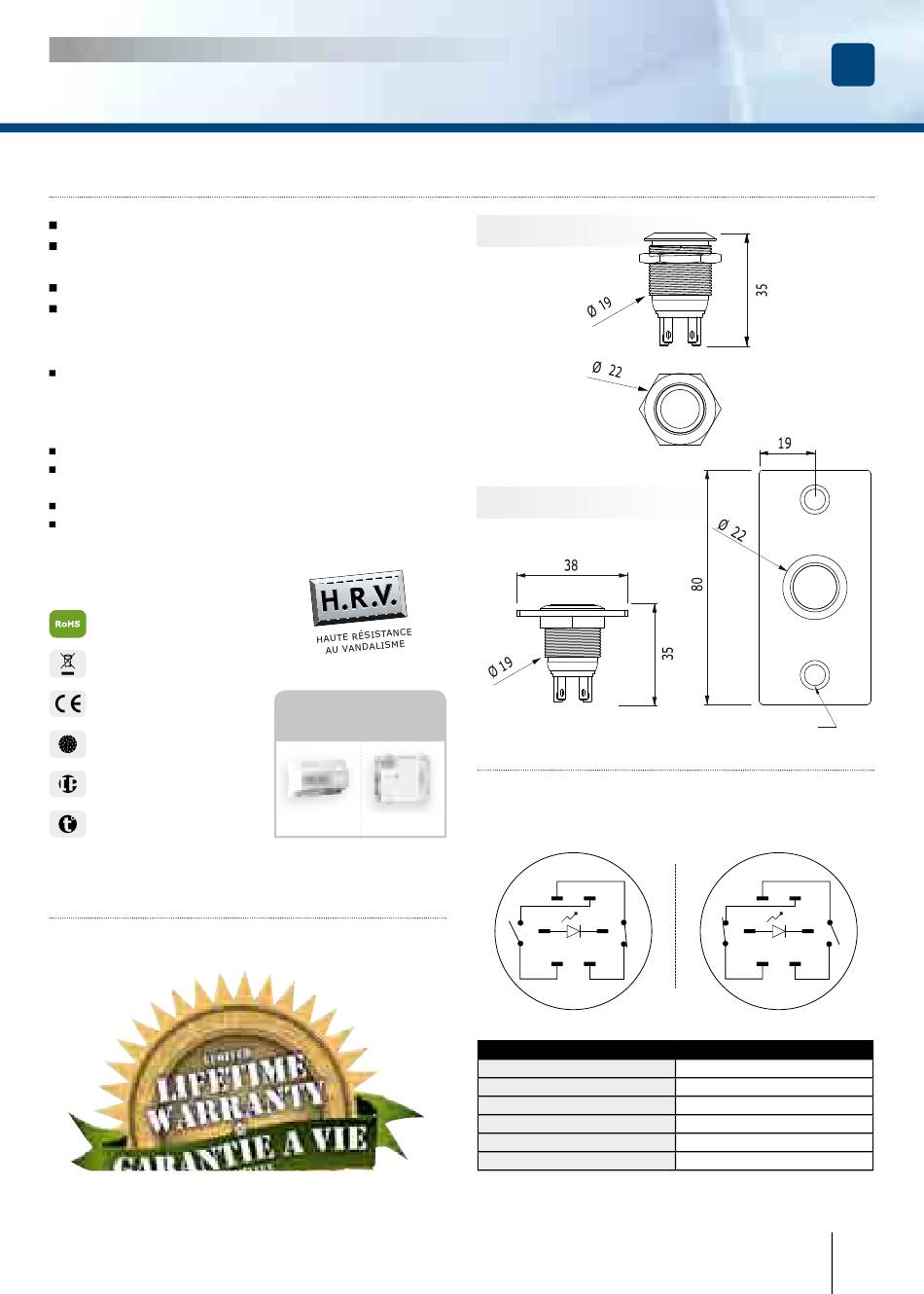

MANUEL D'INSTALLATION
BNONFE - BPNONFE
Bouton poussoir éclairé
1] PRESENTATION
Eclairé (bleu).
Montage facile sur support existant
(simple perçage de 19 mm).
Grande longévité.
Disponible en versions :
- Encastrée (Réf : BNONFE)
- Avec plaque inox (Réf : BPNONFE).
Tension d'alimentation :
- Contact = 12 V AC/DC - 5 A AC/DC.
- LED = 12 V DC.
Matière : inox.
Bouton poussoir équipé d'un contacteur
avec contacts en argent fi n.
Câbles avec cosses fournis.
Contact NO et NC avec commun séparé.
DEEE
Certifi cation CE
Test brouillard salin
IP67
-40°C à +70°C
2] MONTAGE
Joint fourni.
Perçage Ø19 mm
sur existant.
Alimentations
préconisées
ARD12
BS60
Ø19 mm.
BNONFE
BPNONFE
3] SCHÉMA DE CÂBLAGE
- Normalement Ouvert ( NO ) = 3 + 4,
- Normalement Fermé ( NC ) = 1 + 2.
OFF
1
3
+
-
4
2
Vue de dessous du switch
COULEUR DES CABLES
1
2
3
4
+
-
FR
Ø 5
ON
1
3
+
-
4
2
Noir
Noir
Rouge
Rouge
Bleu
Gris
cdvi.com
3
cdvigroup.com
