Pose
des canalisations

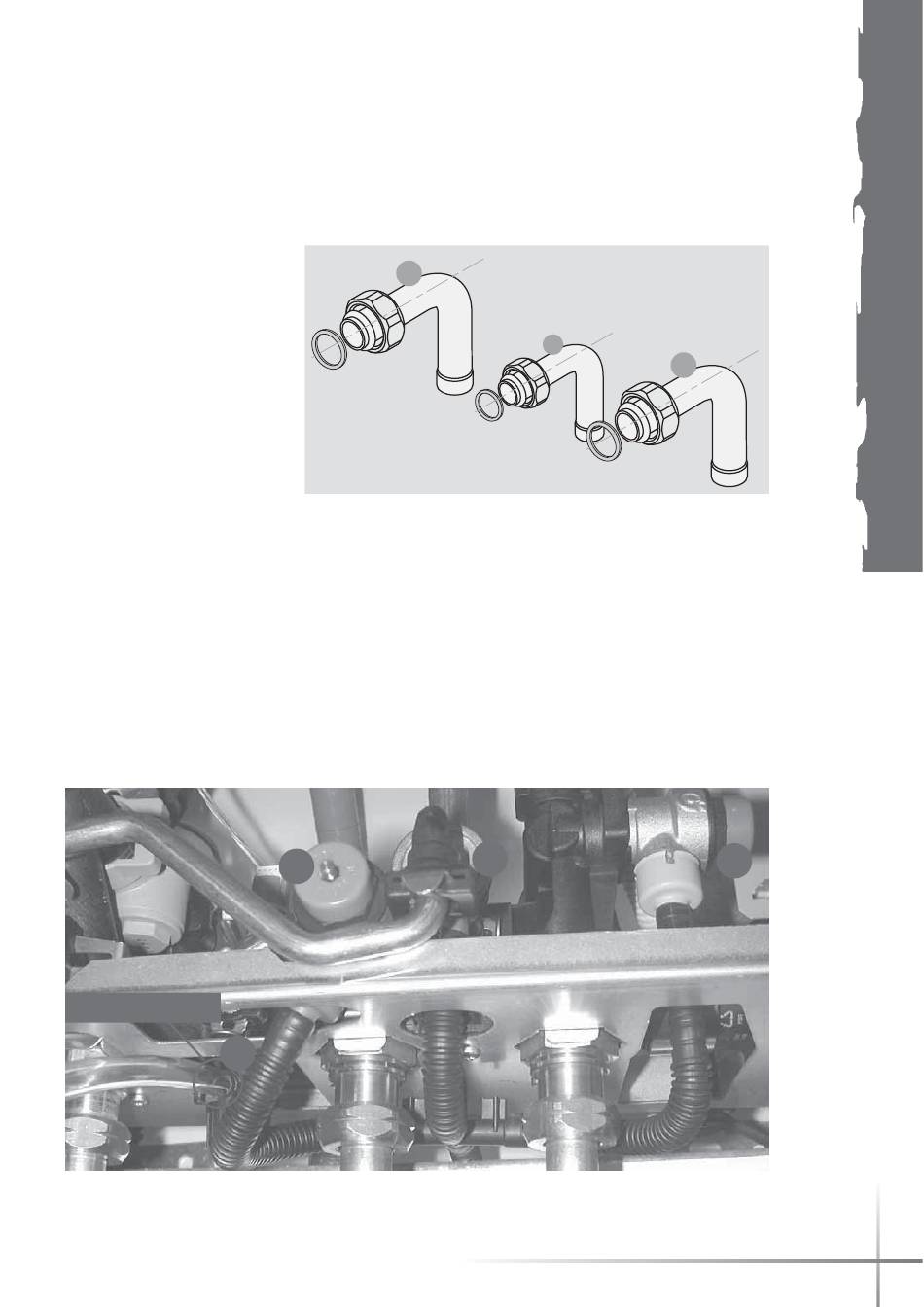

Les tubulures livrées avec
la plaque de raccordement
permettent de se raccorder
à l'installation :
1 - Tubulures chauffage
Écrou 20 x 27 (3/4" gaz)
avec douille coudée à
souder pour tube cuivre
16 x 18.
2 - Tubulures sanitaire
Écrou 15 x 21 (1/2" gaz)
avec douille coudée à
souder pour tube cuivre
14 x 16.
3 - Tubulure "gaz"
Écrou 20 x 27 (3/4" gaz)
avec douille coudée à souder
pour tube cuivre 14 x 16.
N'utiliser
que les joints d'origine
Tube transparent
r
1
fournis avec l'appareil.
Ne pas braser les tubulures
montées en place,
cette opération risquant
d'endommager les joints et
les étanchéités des robinets.
Raccorder les soupapes
de sécurité chauffage
sanitaire (S2) et le
disconnecteur
(G), à un
circuit d'évacuation vers les
s
1
2
égouts en utilisant les tubes
fournis. Le dispositif
d'évacuation (par exemple,
un entonnoir à l'air libre) doit
permettre la visibilité de
l'écoulement de l'eau.
Raccorder le tube
(S1),
transparent fourni au
robinet de vidange
G
3
(r).
s
2
39
