MISE EN SERVICE
Vérifications préliminaires
1. Vérifiez le système d'évacuation de condensat; de l'autre
côté du raccord d'évacuation, insérez une bouteille d'eau
dans le ventilo- -convecteur et remplissez le bac de
récupération. Le débit d'eau doit être régulier; si ce n'est pas
le cas, vérifiez la pente du tuyau ou inspectez- -le pour
détecter toute obstruction.
2. Assurez- -vous que tous les raccords de câblage sont
adéquats et qu'ils sont bien serrés.
3. La source d'alimentation électrique sur place doit être
conforme à la capacité indiquée sur la plaque signalétique
de l'appareil.
4. Vérifiez que toutes les barrières, tous les couvercles et les
panneaux sont bien installés. Assurez- -vous que les filtres et
les grilles de retour d'air situées sur le module intérieur sont
installés de façon appropriée et que les volets de décharge
sont positionnés de façon appropriée.
5. Toutes les valves de service doivent être fermées.
6. Sur les appareils avec réchauffeurs de vilebrequin,
assurez- -vous que les sangles sont fermement serrées autour
du compresseur.
Évacuer et déshydrater le système
MISE EN GARDE
!
RISQUE DE DOMMAGES À L'APPAREIL
Le non- -respect de cette mise en garde pourrait entraîner des
dégâts matériels ou
un
l'équipement.
N'utilisez jamais le compresseur du système en tant que
pompe à vide.
Utilisation de la pompe à vide
1. Serrez complètement les écrous évasés A, B, C et D,
brancher le flexible de chargement du manomètre du
collecteur à un orifice de chargement de la valve de service
côté basse pression. (Consultez la fig. 34.)
2. Raccordez le flexible de chargement à la pompe à vide.
3. Ouvrez complètement le côté basse pression du manomètre
du collecteur. (Consultez la fig. 35.)
4. Démarrez la pompe à vide.
5. Évacuez- -la en utilisant soit la méthode du vide poussé, soit
la méthode d'évacuation triple.
6. Après la fin de l'évacuation, fermez complètement le côté
basse pression du manomètre du collecteur gage et arrêtez le
fonctionnement de la pompe à vide.
7. La charge fournie en usine dans l'appareil extérieur peut
servir pour une conduite de longueur allant jusqu'à 25 pi
(8 m). Pour les conduites de frigorigène de longueur allant
jusqu'à 25 pi (8 m), ajoutez 0,3 oz par pied de tuyauterie
supplémentaire, jusqu'à atteindre la longueur maximale
permise.
8. Débranchez le flexible de chargement du raccord de
chargement du côté basse pression de la valve de service.
9. Ouvrez complètement les valves de service B et A.
10. Serrez les bouchons des valves de service.
mauvais
fonctionnement de
Appareil extérieur
A
B
Valve de service

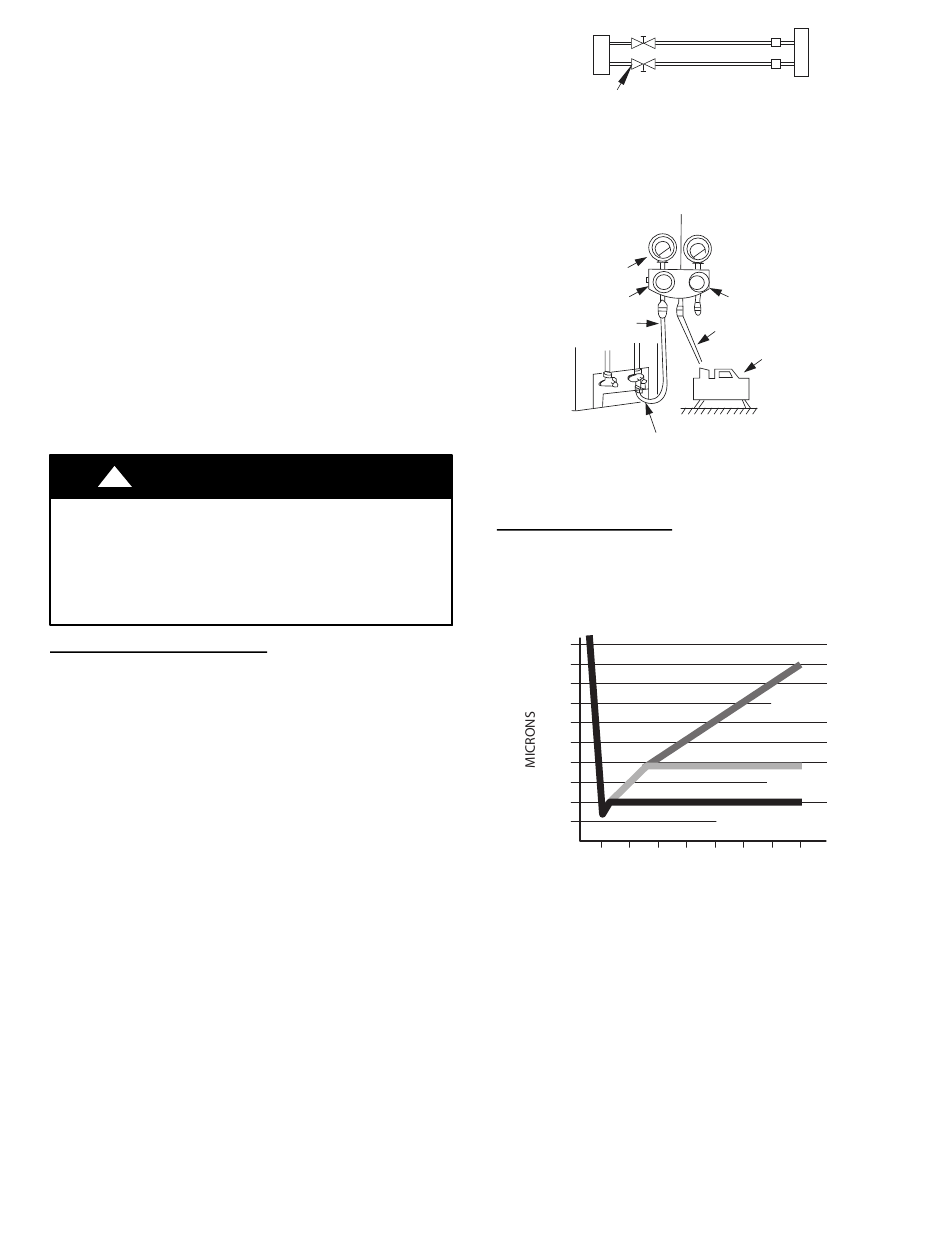

Fig. 34 - - Valve de service
Manomètre du collecteur
500 microns
Valve du côté
basse pression
Flexible de
chargement
Valve du côté basse pression
Fig. 35 - - Collecteur
Méthode du vide poussé
La méthode du vide poussé nécessite une pompe à vide capable de
tirer une dépression de 500 microns et un manomètre à vide
capable de mesurer avec précision ce vide. La méthode du vide
poussé est la meilleure méthode pour vous assurer qu'un système
est exempt d'air et d'eau à l'état liquide. (Consultez la fig. 36.)
5 000
4 500
4 000
3 500
3 000
2 500
2 000
1 500
1 000
500
0
1
2
Fig. 36 - - Schéma du vide poussé
20
Module intérieur
Frigorigène
Côté basse pression
C
D
Côté haute pression
A07360
Valve du côté
haute pression
Flexible de chargement
Pompe à vide
FUITE DANS
LE SYSTÈME
ÉTANCHE À VIDE
TROP HUMIDE
ÉTANCHE
DÉSHUMIDIFIER SYSTÈME
3
4
5
6
7
MINUTES
A07361
A95424
