Support
d'accrochage
au mur
Crochet
Trou
B r o c h e d e
r e t e n u e
A

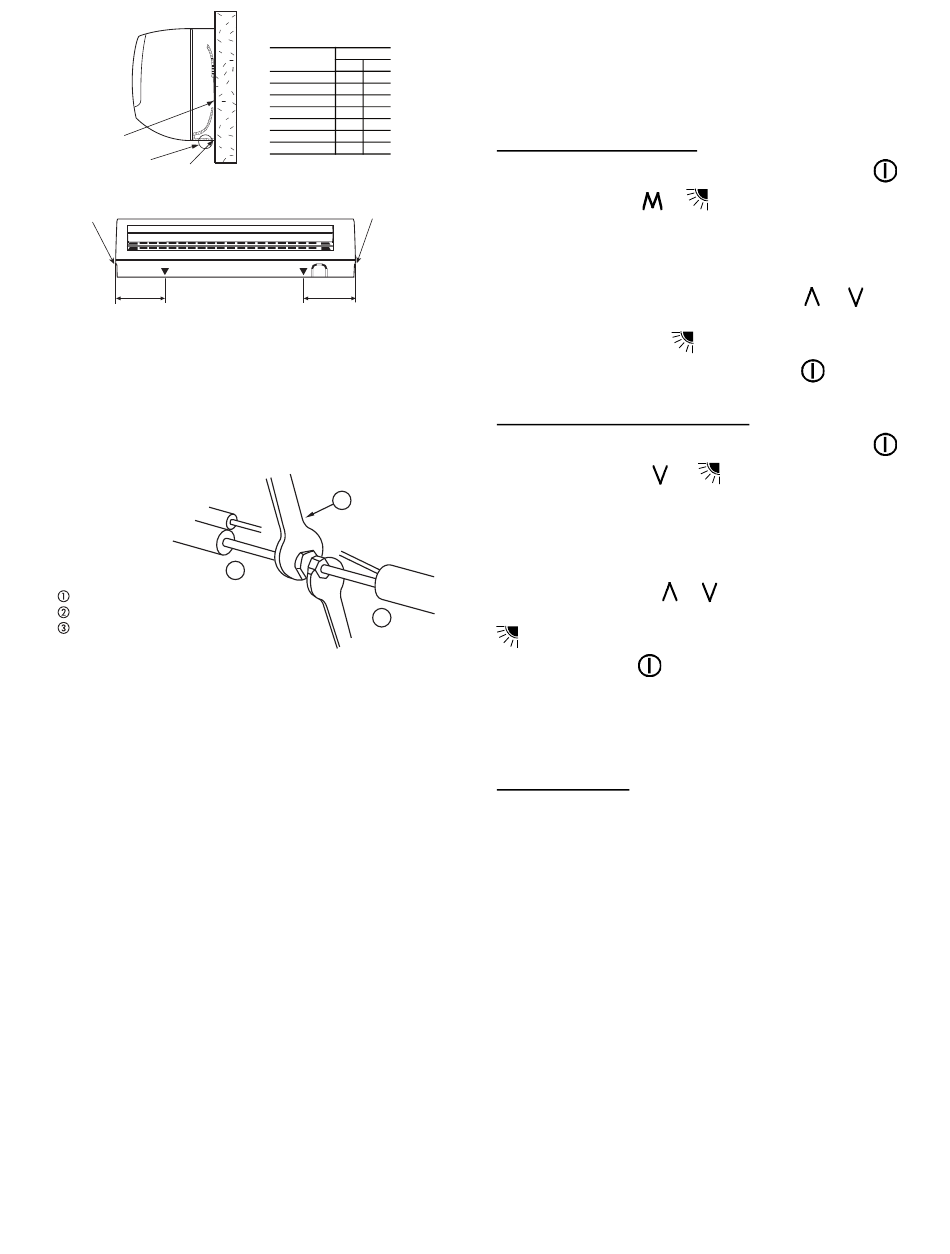

Fig. 29 - - Détails du montage mural
8. Si les raccords de tuyauterie de frigorigène se trouvent à
l'extérieur du mur, serrez les raccords à sertir comme illustré
à la fig. 30. Isolez toutes les conduites de frigorigène
exposées, fixez- -les au mur et remplissez les espaces vides
dans le trou.
3
Clé réglable ou clé dynamométrique
Extrémité extérieure
Extrémité intérieure
Fig. 30 - - Serrage des raccords
DIMENSION
CAPACITÉ
DE L'APPAREIL
A
B
40QNC01824
13,4
10,6
40QNC030
12,2
12,2
40QNC036
12,2
12,2
40QNQ018
13,4
10,6
40QNQ024
13,4
10,6
40QNQ030
12,2
12,2
40QNQ036
12,2
12,2
B r o c h e d e
r e t e n u e
B
A08365
1
2
A07201
INTERFACE UTILISATEUR
Le module intérieur comprend une télécommande sans fil pour
faire fonctionner l'appareil (un manuel d'utilisation est fourni avec
l'appareil). Si vous avez deux appareils qui sont installés dans le
même espace et qui doivent fonctionner de façon indépendante, les
télécommandes et les appareils doivent être configurés comme suit
:
Configuration de l'appareil
Mettez l'appareil hors tension en appuyant sur le bouton
Maintenez les boutons
et
pendant plus de 5 secondes. L'affichage s'efface et les segments de
temps affichent le premier élément de configuration (rAdr=adresse
distante) et les segments de température affichent la valeur par
défaut de cet élément de configuration (Ab=commande des deux
modules intérieurs). Appuyez sur les boutons
modifier la valeur par défaut à la nouvelle valeur de (a) ou (b).
Appuyez sur le bouton
configuration à l'appareil. Appuyez sur le bouton
le menu de configuration.
Configuration de la télécommande
Mettez l'appareil hors tension en appuyant sur le bouton
Maintenez les boutons
5 secondes. L'affichage s'efface et les segments de temps affichent
le premier élément de configuration (CH=adresse distante) et les
segments de température affichent la valeur par défaut de cet
élément de configuration (Ab=commande des deux modules
intérieurs).
Appuyez sur les boutons
défaut à la nouvelle valeur de (a) ou (b). Appuyez sur le bouton
pour transmettre la nouvelle configuration à l'appareil.
Appuyez sur le bouton
pour quitter le menu de configuration.
REMARQUE : Si vous n'appuyez sur aucun bouton dans les
30 secondes, la télécommande quitte automatiquement le menu de
configuration et reprend son fonctionnement normal.
Vous pouvez utiliser une commande murale ou un gestionnaire de
zone pour commander un ou plusieurs appareils.
Commande filaire
Si vous devez installer une commande murale filaire, vous devez
effectuer les étapes suivantes en même temps que vous raccordez la
commande intérieure et le câblage d'alimentation :
1. Débranchez le connecteur J5.
2. Retirez le faisceau de câblage du boîtier de commande.
3. Branchez une extrémité du faisceau de câblage dans le
connecteur J5 du panneau.
4. Acheminez l'autre extrémité du faisceau de câblage à
l'arrière de l'appareil, le long des câbles basse tension.
5. Raccordez l'autre extrémité du faisceau de câblage dans le
câblage fourni sur place entre le module intérieur et la
commande filaire, comme illustré dans les instructions
d'installation de la commande filaire et à la fig. 31.
17
de la télécommande enfoncés
et
pour transmettre la nouvelle
pour quitter
et
enfoncés pendant plus de
et
pour modifier la valeur par
.
pour
.
