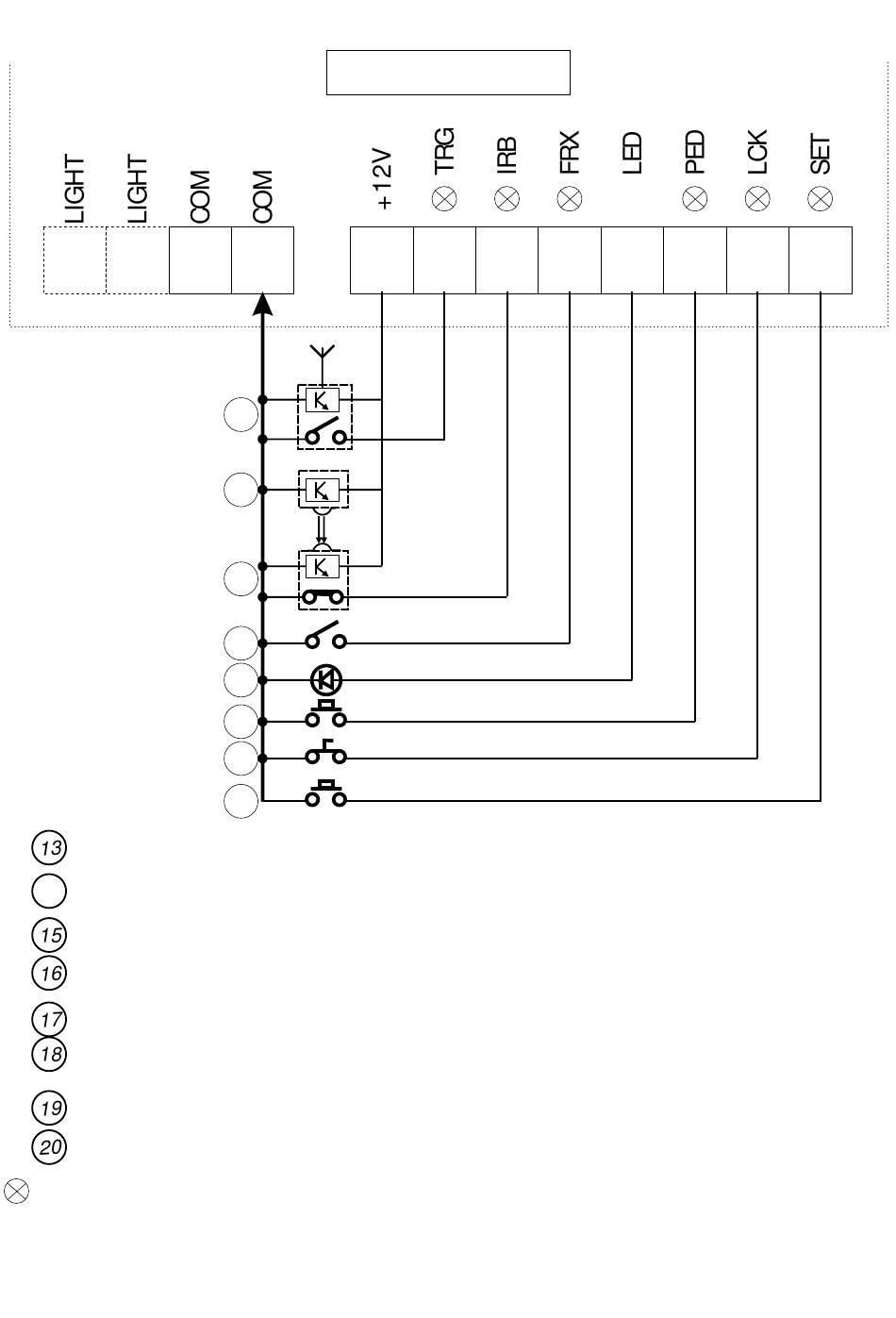

3.2 Câblage de puissance du signal (CP80 et CP81)
- Radiorécepteur (ou autre commande, interphone par ex.);
- Emetteur à rayons infrarouges;
14
- Récepteur à rayons infrarouges (contact de repos)
- Commande sortie libre (contact de travail)
- Lampes d'état de la télécommande (max. 3 en parallèle)
- Commande pour ouverture piétons (contact de travail)
- Contrôle du verrouillage pour absence prolongée (contact de repos)
- Contrôle à distance des lumières extérieures (contact de travail)
= Voyants sur la carte de contrôle indiquant l'état des signaux;
† = Utiliser une carte de contrôle l'état multi-voyants (CP78) pour
plus de voyants;
CP80 / CP81
NEG
12V
13
N/O
COM
NEG
12V
14
12V
NEG
15
COM
N/C
16
17
18
19
20
18
†
