SECTION 4

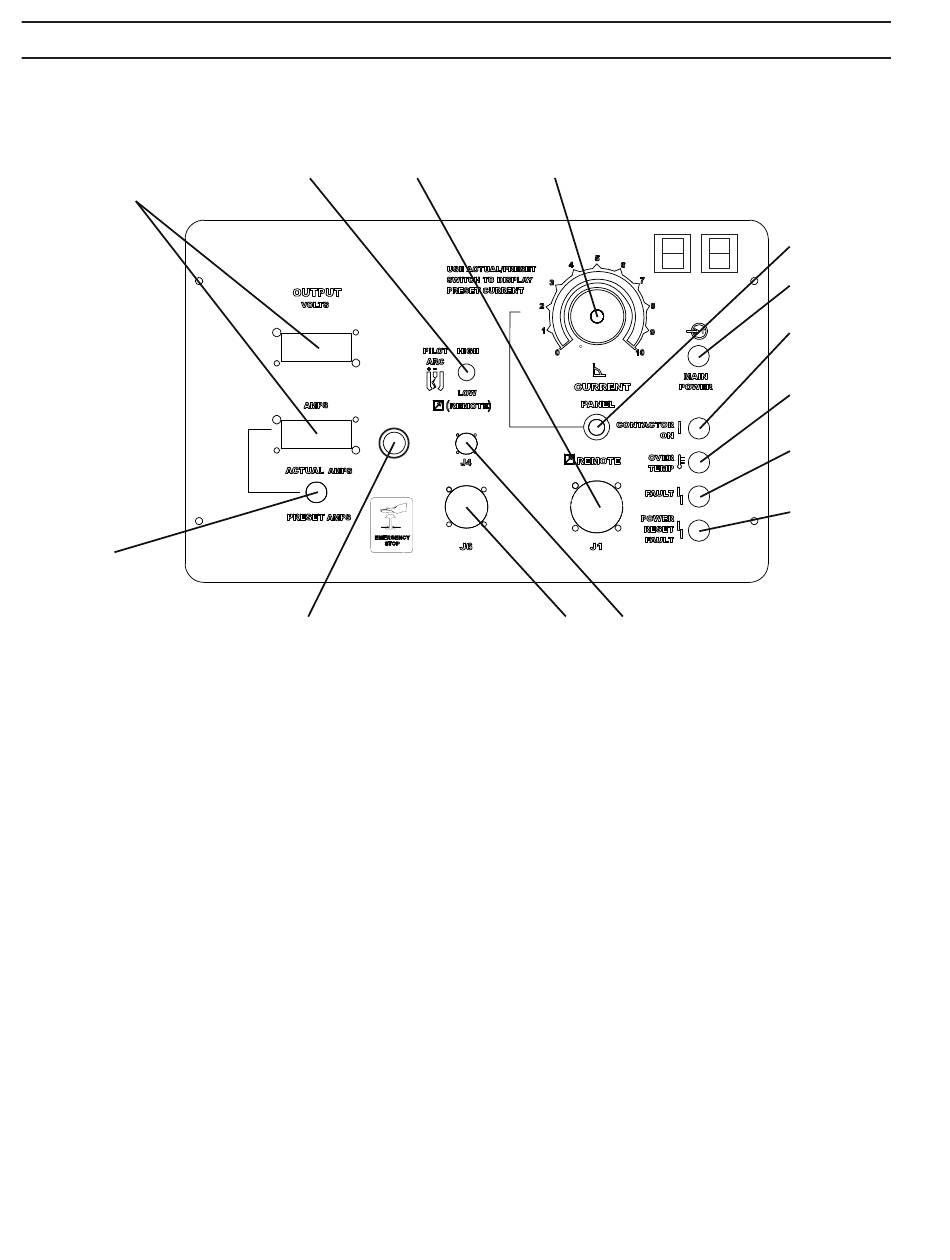

4.2 Panneau de commande
J
K
A - Alimentation principale
Le témoin s'allume lorsque la source d'alimentation est mise sous tension.
B - Contacteur allumé
Le témoin s'allume lorsque le contacteur principal est mis sous tension.
C - Surchauffe
Le témoin s'allume en cas de surchauffe de la source d'alimentation.
D - Défaillance
Le témoin s'allume en cas d'anomalies du processus de découpe ou lorsque la tension de la ligne d'entrée s'écarte de plus
de ±10 % de la valeur nominale requise.
E - Erreur de rétablissement de l'énergie
Le témoin s'allume en cas de défaillance sérieuse. L'alimentation doit être débranchée pendant au moins 5 secondes
avant d'être rebranchée.
F - Commande de sélection de courant (potentiomètre)
Commande de l'EPP-401/450 illustrée. L'EPP-401/450 s'échelonne entre 10 et 100 A avec une amplitude de courant à
faible intensité et entre 50 et 400 A avec une amplitude de courant à haute intensité. Le potentiomètre est utilisé unique-
ment en mode panneau.
G - Commutateur à distance du panneau
Permet de contrôler l'emplacement des commandes de courant.
•
Mettre en position PANEL (panneau) pour permettre un contrôle par le biais du potentiomètre de courant.
•
Mettre en position REMOTE (à distance) pour permettre un contrôle par le biais d'un signal externe (CNC).
I
H
N
26
FONCTIONNEMENT
F
L
M
G
A
B
C
D
E
