Section 3 : Réglages
Section 3 : Réglages
Réglages de groupe de disques
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
•
Prendre garde lors du travail avec les disques de coupe, car leur
rebord est tranchant. Porter des gants lors de tâches effectuées près
des disques de coupe. Tenir les autres à distance.
•
Bloquer et assujettir la herse à disques en position relevée avant de
modifier les angles de groupe, les positions de groupe, le remplace-
ment des disques ou durant l'entretien. Tenir les pieds à l'écart des
disques de coupe durant les réglages ou l'entretien.
•
Effectuer l'entretien uniquement sur un équipement qui n'est pas en
marche. Placer l'engin motorisé en mode de stationnement ou enga-
ger le frein de stationnement, couper le moteur, retirer la clé de
contact et attendre que tous les composants mobiles soient à l'arrêt
complet avant de descendre.
1.
Stationner l'outil sur une surface plane.
2.
Placer l'engin motorisé en mode de stationnement ou enga-
ger le frein de stationnement, couper le moteur et retirer la
clé de contact avant de descendre. Consulter aussi les ins-
tructions sur la mise à l'arrêt dans le Manuel d'utilisateur de
l'engin motorisé.
3.
Placer les blocs de maintien/les chandelles sous le châssis
principal et abaisser le disque sur les supports.
Axe de chape et goupille fendue
Orifices
de réglage

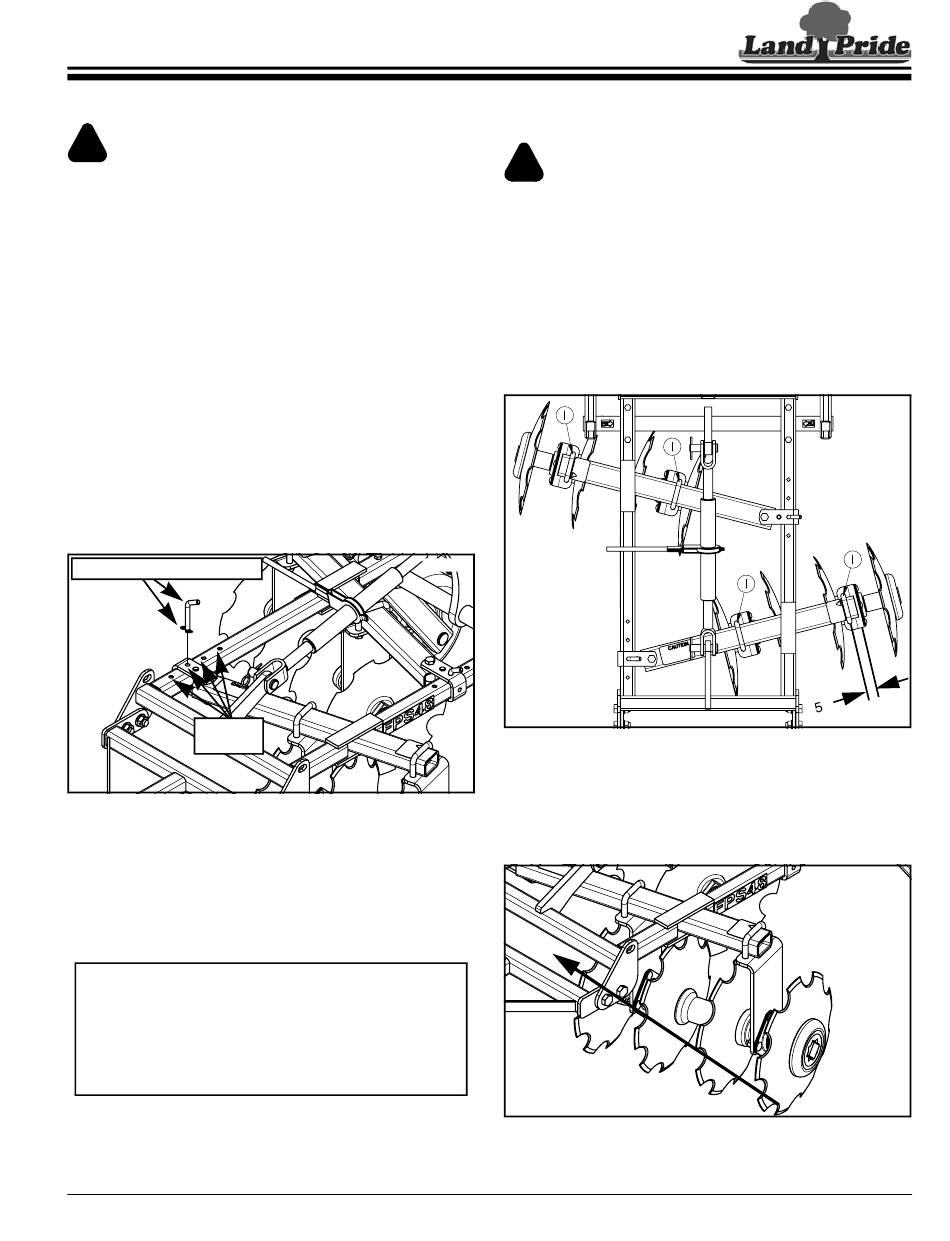

Réglages des disques
Figure 3-1
Angle du groupe de disques
Consulter la Figure 3-1 :
Le Plot Ranger est conçu pour permettre de facilement orienter
les disques avant et arrière dotés de quatre positions d'angle :
(0, 7, 14 et 21 degrés.) L'angle de disque illustré à la Figure 3-1
est de 14 degrés.
REMARQUE : L'augmentation de l'angle du groupe de
disques permet d'obtenir une coupe plus prononcée et de
retirer plus de végétaux. La traction de l'outil exige alors
plus de puissance.
La diminution de l'angle du groupe de disques procure un
meilleur fini au sol, enlève moins de végétaux et requiert
moins de puissance.
1.
Retirer la goupille fendue et la goupille d'attelage.
2.
Faire glisser les groupes de disques à la position désirée et
remplacer la goupille d'attelage. Fixer la goupille d'attelage
avec une goupille fendue.
26 janvier 2018
Table des matières
Position du groupe de disques
Consulter la Figure 3-2 :
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Ne pas retirer les écrous des boulons en U pour replacer les groupes
de disques. Il suffit de les desserrer. Si des écrous de boulons en U sont
retirés, les groupes de disques se détacheront, ce qui causera des bles-
sures corporelles.
1.
Desserrer les boulons en U (n
disques vers l'intérieur ou l'extérieur à la position voulue. La
position recommandée est de 5 cm (2 po) à partir de l'extré-
mité du tube d'acier comme
2.
Serrer les boulons en U au couple adéquat une fois que les
groupes ont été réglés à la position désirée.
23911
23912
Remplacement des disques de coupe
Consulter la Figure 3-3 :
Lors de leur remplacement, monter les disques de coupe créne-
lés en plaçant les créneaux comme illustré dans le modèle spiral.
Semoir pour parcelles de produits alimentaires Plot Ranger FPS48 322-118M-FRC
o
1) et glisser les groupes de
illustré.
Réglages des disques
Figure 3-2
Remplacement des disques (spiral)
Figure 3-3
