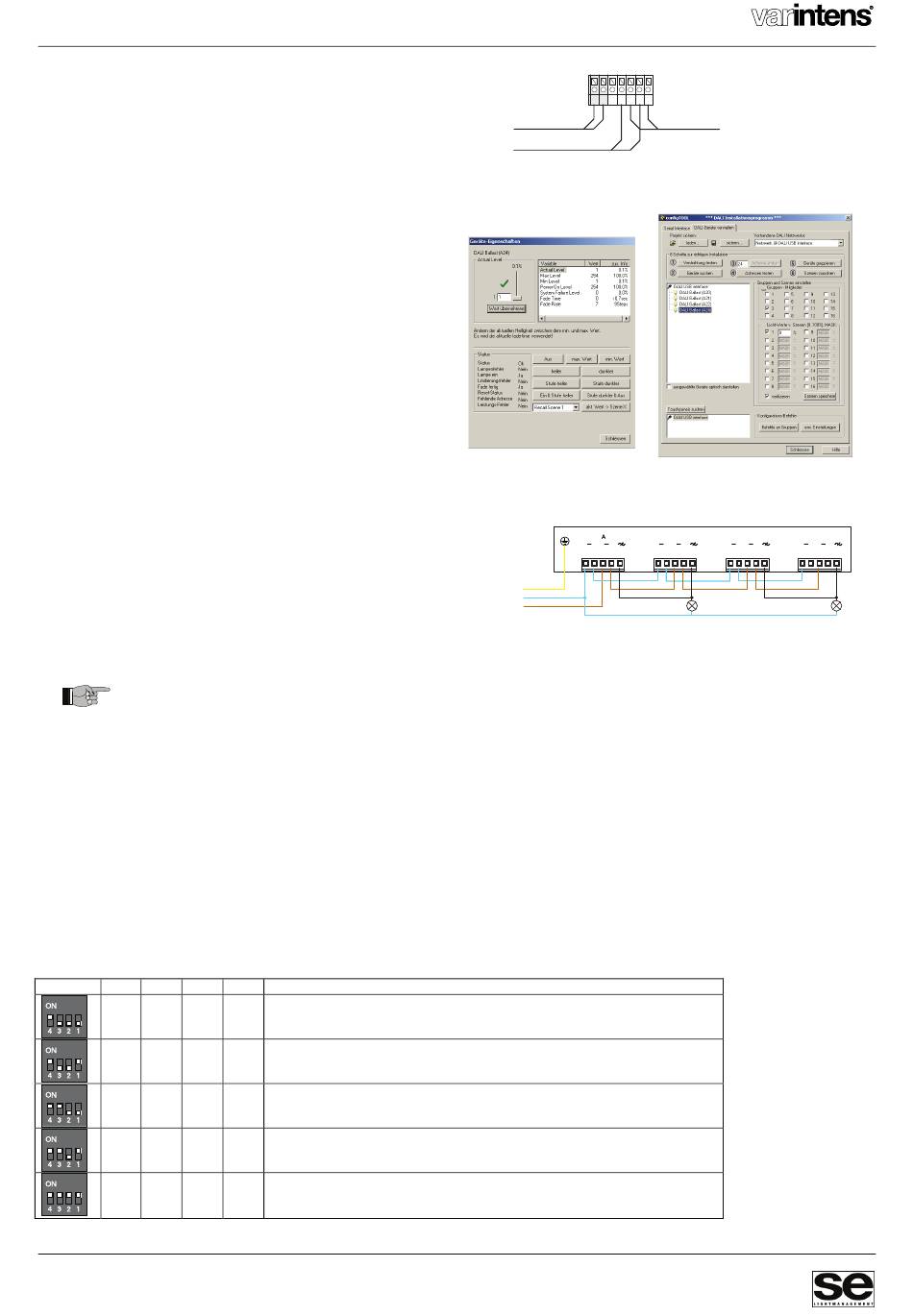

5 Modes de pilotage DALI
L'UDK est piloté par un bus standard DALI.
La figure à côté montre les connexions utilisées.
5.1 Connexions de l'interface DALI
L'interface DALI doit être alimentée séparément par 230V ac, bornes "n" et "L". On peut utiliser une phase au choix (L1, L2 ouL3). Pour une
opération de maintenance, la tension d'alimentation doit être interrompue (disjoncteur automatique).
Pour la connexion du bus DALI il y a deux bornes DALI + et DALI – pour continuer le bus vers un autre appareil.
5.2 Paramètre d'opération
Le programmateur du système peut définir les paramètres
suivants pour chaque canal:
•
Fonctions de commutation
•
Fonctions temporels
•
Scènes
•
Séquences
•
Fonctions de verrouillage
•
Valeurs limites du niveau
•
Etat et messages d'erreur
5.3 Mise en marche
En état de livraison les UDK-04-10 n'ont ni d'adresse ni d'adresse de groupe programmée.
Les fonctions souhaitées peuvent être réalisé par l'ajustage des paramètres.
5.4 Couplage pour l'augmentation de la puissance
Pour augmenter la puissance deux sorties de gradateur (A+B et C+D) peuvent
être couplées en parallèle (2 x 570W = 1140W).
A la partie de puissance les contacts des deux circuits commun doivent être
connectés ensemble (L avec L, N avec N et LD avec LD).
La connexion en parallèle s'impose en définissant les paramètres d'opération correspondants pour les groupes. Les deux canaux (par exemple,
A + B) forment un groupe.
Remarque
Les circuits parallèles doivent appartenir à la même phase.
Les canaux parallèles sont exploités dans le même mode de fonctionnement (voir chapitre 4.1).
6 Mode de programmation
Selon les modes de fonctionnement correspondant (voir 4.1) les niveaux de lumière minimum et maximum pour chaque circuit seront program-
més séparément pour chaque canal. La programmation ne se fera qu'après une installation complète.
Le mode de programmation est activé par la modification du positionnement du commutateur DIP-4 de OFF sur ON. Ensuite sélectionner le
commutateur DIP-3 sur (OFF) pour coupure de phase aval ou sur (ON) pour pré-coupure de phase amont. Maintenant le commutateur DIP-1
est positionné sur OFF pour régler le niveau de lumière minimum. Par le panneau de commande de l'installation le niveau minimum requit sera
réglé. Sur l'UDK la valeur de ce niveau sera confirmée en appuyant sur le bouton poussoir. Le gradateur met le canal concerné pour un court
instant sur zéro. Le positionnement du commutateur DIP-1 est modifié de OFF sur ON pour le réglage du niveau maximum. Procéder de la
même façon que pour le niveau minimum, définir et confirmer le niveau maximum. Le commutateur DIP-4 sera repositionné sur OFF. Mainte-
nant les niveaux de lumière maximum et minimum sont mémorisés. Le reste des commutateurs DIP seront positionnés selon le mode de fonc-
tionnement souhaité (voir 4.1).
En positionnant tous les interrupteurs DIP sur ON suivit d'une pression sur le poussoir, les valeurs minimale et maximale seront remises à zéro.
Simultanément le fonctionnement passe en mode Auto, avec lequel le variateur effectue la première mesure, et commute en mode coupure de
phase aval.
4
3
2
ON
OFF
OFF
ON
OFF
OFF
ON
ON
OFF
ON
ON
OFF
ON
ON
ON
se Lightmanagement AG
CH-8957 Spreitenbach
Mode d'emploi de l'UDK-04-10 (DALI)
1
OFF
Coupure de phase aval Valeur minimale fixée avec poussoir
ON
Coupure de phase aval Valeur maximale fixé avec poussoir
OFF
Coupure de phase amont Valeur minimale fixé avec poussoir
ON
Coupure de phase amont Valeur maximale fixé avec poussoir
RESET activé avec le poussoir (Fixe la valeur minimale sur 20%, la valeur
ON
maximale sur 82%, le mode auto sur coupure de phase en aval). Ensuite
interrompre l'alimentation et mettre les interrupteurs DIP voir selon 4.1!
230 VAC
N L
tension de réseau
bus DALI
N N L L
PE
N
L
11666f V1.0
DA+ DA-
bus DALI vers
autres appareils
