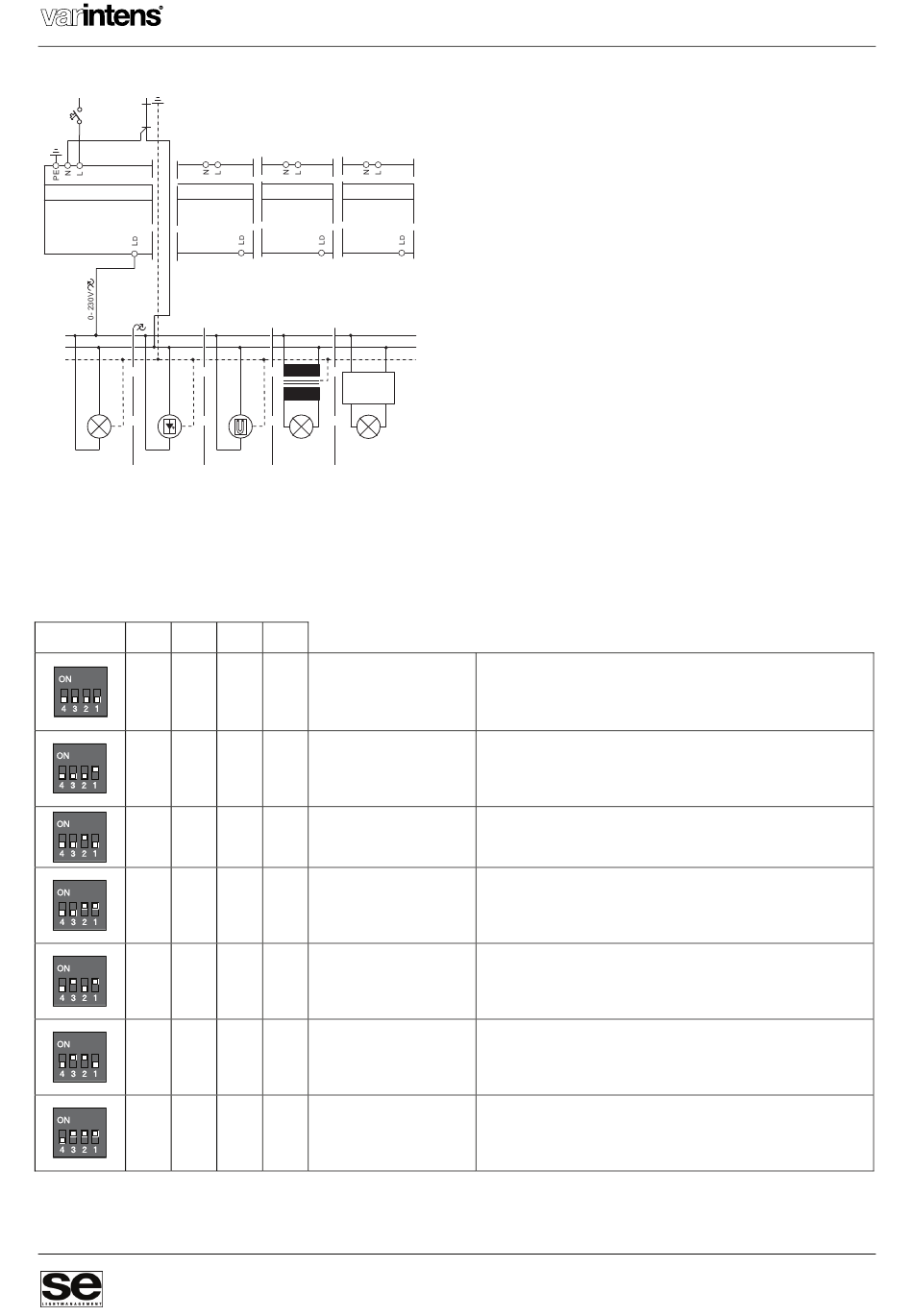

4 Circuit de charge
230V
50Hz
L
N
PE
MAX.
13A
UDK-04-10 (DALI)
0- 230V
N
PE
Lampes à
LED-
Incandescence
Retrofit
économiques
4.1 Réglage du mode de fonctionnement
Le mode de fonctionnement du gradateur est réglé pour chaque canal avec le commutateur DIP approprié.
Signification de l'interrupteur DIP:
Avec le commutateur DIP-1 et 2 sélectionne la source de lumière et son mode de fonctionnement (LED ou ECO; 0-100% ou de min. à max.)
Avec le commutateur DIP- 3 sélectionne le type de gradation (coupure de phase amont = ON, coupure de phase en aval = OFF)
Avec le commutateur DIP- 4 une distinction est faite entre le mode normal et le mode programmation (OFF = normal, ON = programmation)
Fonctionnement normal
Commutateur
4
3
DIP
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
ON
OFF
ON
Mode d'emploi de l'UDK-04-10 (DALI)
electronic
transformer
Lampes
Lampes halogène très
basse tension
2
1
OFF
OFF
Auto
Lampes économiques
OFF
ON
min - max.
Coupure de phase aval
LED 0-100%
ON
OFF
Coupure de phase aval
LED min-max.
ON
ON
coupure de phase aval
Lampes économiques
OFF
ON
min-max.
coupure de phase amont
LED 0-100%
ON
OFF
coupure de phase amont
LED min-max
ON
ON
coupure de phase amont
Le 4-uple gradateur universel est en mesure
de commander des lampes à incandescence
de 230 V, des lampes halogènes de très basse tension en
relation avec des transformateurs électroniques ou ma-
gnétiques ou des moteurs jusqu'à un courant maximal de
2.5 A (570 W).
La tension variée est disponible à la sortie "LD". Le grada-
teur universel règle la tension de sortie au moyen de transis-
tors.
Fonction de test:
En pressant sur le poussoir TEST correspondant de la partie
de puissance, chaque circuit peut être contrôlé individuelle-
ment. Une première pression sur le poussoir enclenche le
circuit. Avec une autre pression prolongée la lumière du
circuit varie vers le bas. Une nouvelle pression inverse le
sens de la variation.
lue. Si la fonction de test n'est plus activée pendant 30
secondes, la valeur de l'interface sera reprise. Dans le cas
ou l'interface ne donne aucune valeur, restera alors la valeur
ajustée avec le poussoir.
Pour une opération de maintenance, la tension
d'alimentation doit être interrompue (disjoncteur automati-
que).
Mode gradateur universel: Le gradateur démarre en mode cou-
pure de phase aval et passe en mode coupure de phase amont s'il
détecte une charge inductive, et repasse en mode coupure de
phase aval pour une charge capacitive
le même après un déclanchement de l'alimentation.
Fonctionnement avec lampes économiques, coupure de
phase aval: Sitôt après l'enclenchement (valeur >0) le niveau de
la lumière monte pendant 1 minute à 100% (warm-up des lampes
économiques). Et diminue ensuite à la valeur programmée entre le
minimum et le maximum.
Fonctionnement avec LED, coupure de phase aval, variation
de 0 à 100%. Le gradateur démarre tout de suite en mode cou-
pure de phase en aval au niveau de lumière souhaitée entre 0 et
100%. Pour lampes à incandescence ou LED-Retrofit.
Fonctionnement avec LED, coupure de phase aval, niveau
entre minimum et maximum: Le gradateur démarre tout de suite
en mode coupure de phase aval au niveau de lumière souhaitée
entre le minimum et le maximum programmé. Pour lampes à
incandescence ou LED-Retrofit
Fonctionnement avec lampes économiques, coupure de
phase amont. Sitôt après l'enclenchement (valeur >0) le niveau
de lumière monte pendant 1 minute à 100% (warm-up des lampes
économiques). Et diminue ensuite à la valeur programmée entre
le minimum et le maximum.
Fonctionnement avec LED, coupure de phase amont,
variation de 0 à 100%: Le gradateur démarre tout de suite en
mode coupure de phase aval au niveau de lumière souhaitée
entre 0 et 100%. Pour lampes à incandescence ou LED-Retrofit
et FL avec VIP-90.
Fonctionnement avec LED, coupure de phase amont, niveau
entre minimum et maximum: Le gradateur démarre tout de suite
en mode coupure de phase aval au niveau de lumière souhaitée
entre le minimum et le maximum. Pour lampes à incandescence
ou LED-Retrofit et FL avec VIP-90.
11666f V1.0
La fonction de test a une priorité abso-
.
Le mode d'opération reste
se Lightmanagement AG
CH-8957 Spreitenbach
2
