Mode d'emploi, Controlmini
− En cas d'utilisation d'un bloc d'alimentation dans une
fabricant :

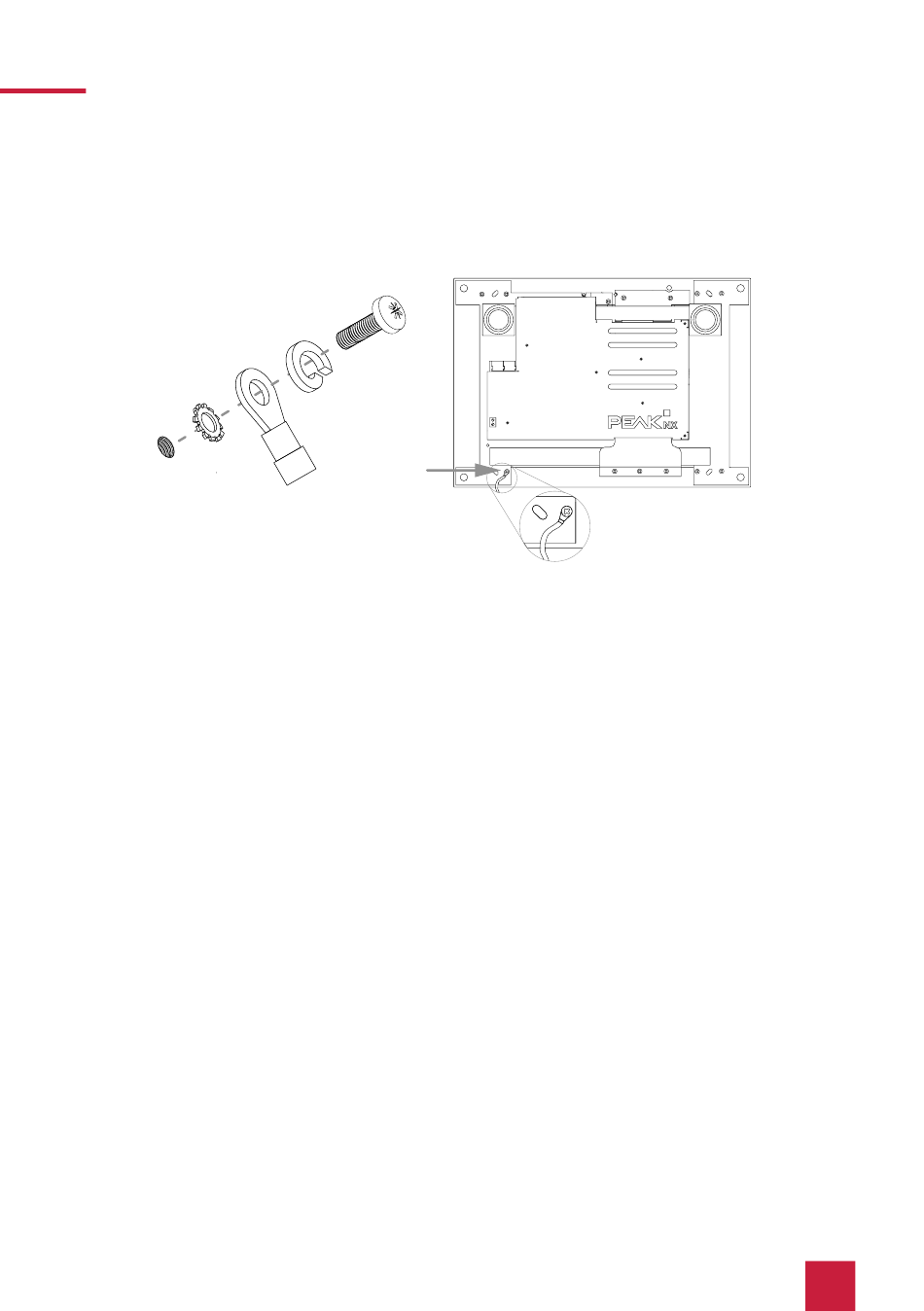

− Connectez la mise à la terre au panneau. Utilisez le kit de mise à la terre fourni :

6.4 Connexion et montage du panneau

Préparation
Gardez les vis fournies (M3x12) à portée de main pour la fixation du panneau.
▪
Pour les connexions, suivre les instructions du 3.7 Remarques concernant la connectique du
▪
panneau
Connexion du panneau
5. Connectez le câble Ethernet au panneau (D1).
6. Branchez le câble KNX avec les couleurs rouge (+) et noir (-) dans la borne de raccordement
KNX 1 (D2), voir l'étiquetage sur le panneau.
7. Branchez le connecteur de 24 V prévu à cet effet dans les raccords appropriés du panneau
(D6 et D7). Faites attention à la polarité.
boîte d'encastrement d'un autre
19
