Installazione

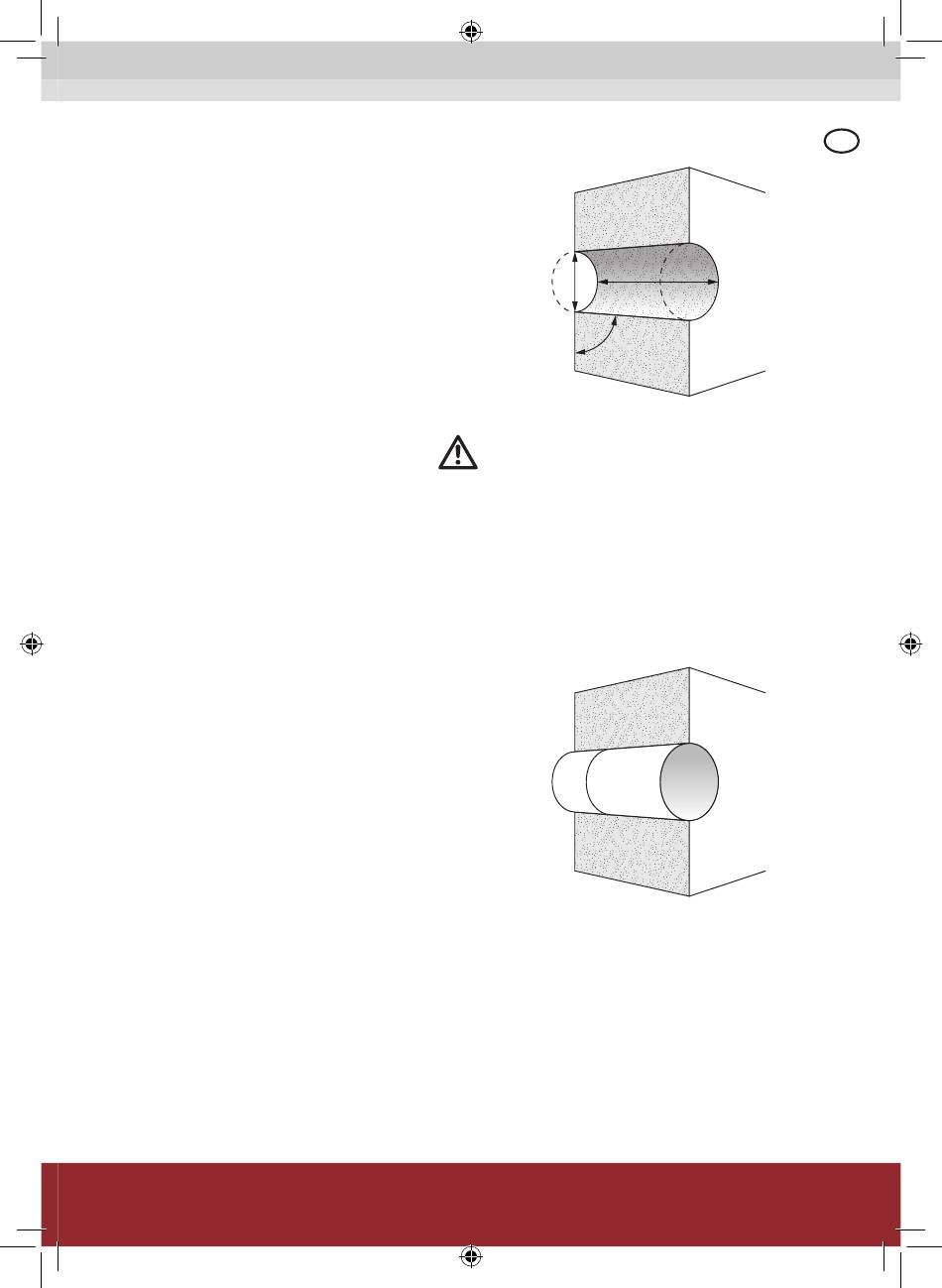

Per l'installazione dell'Eco Control
deve essere disponibile un'apertura
nella parete esterna. Le dimensioni
dell'apertura devono essere pari, a
seconda del modello dell'Eco Con-
trol, a 112, 130 o a 162 mm.
1.
x
112 mm
130 mm
162 mm
x
y
min. 200 mm
max. 580 mm
z
z ca. 88°
Prestare attenzione a che i
carotaggi vengano effet-
tuati con una leggera pendenza
verso l'esterno.
Foro da 112 mm = modello da 100 mm
Foro da 130 mm = modello da 125 mm
Foro da 162 mm = modello da 150 mm
2.
Adattare nel foro il tubo telescopico
con il diametro maggiore verso l'e-
sterno, schiumarlo con una leggera
pendenza verso l'esterno ed even-
tualmente tagliarlo a misura.
y
