La photocellule Polifemo fournit un signal de sortie normalement ouvert, qui est porté au niveau de
référence (prise COM - borne NOIRE) en cas d'interruption du rayon infrarouge. Présenté sur la
borne verte (OUT2), ce signal est compatible avec n'importe quel dispositif de chronométrage
Le signal en sortie a une durée minimum de 3 centièmes de seconde et il est constamment retardé
d'un millième de seconde par rapport à l'évènement. Le retard n'influence évidemment pas la
précision qui est de 125 µs (0.125 millisecondes. Le niveau de sortie passe de haut à bas et il est
maintenu ainsi jusqu'à l'interruption du rayon infrarouge.

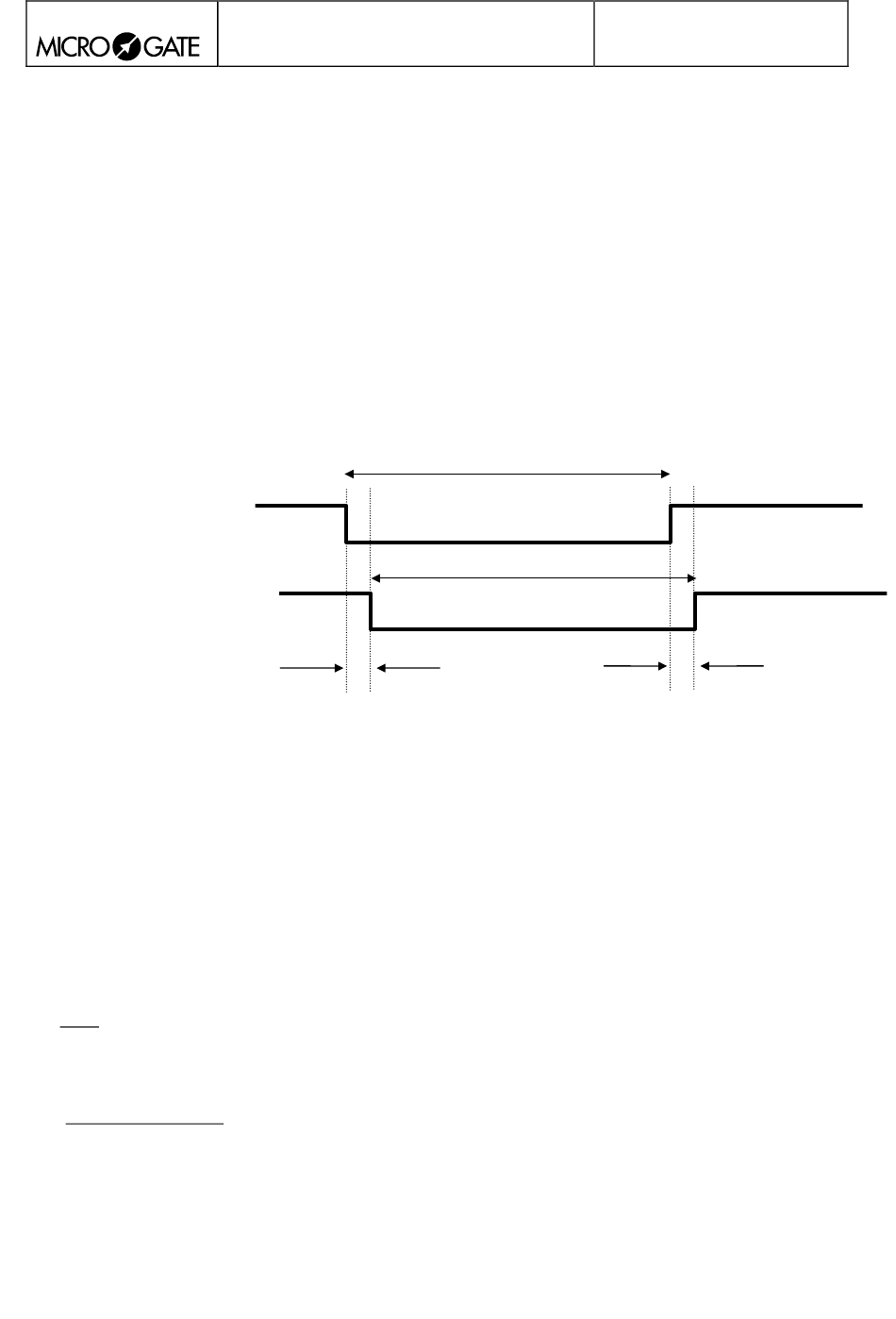

Interruption du rayon
Signal de sortie
La photocellule Polifemo peut être alimentée de 2 façons différentes
• avec piles
• avec une tension de recharge
Avant de continuer, expliquons chacun de ces trois termes :
• piles:
piles de taille AA, aussi bien rechargeables que non rechargeables;
rechargeables: NiCd ou NiMH de 1.2 V
non rechargeables: Alcalines 1.5 V
• tension de recharge: tension appliquée au jack de recharge (voir Figure 1 n°6). La tension doit
être comprise entre 8 V et 13 V (il est vivement déconseillé d'utiliser des tensions supérieures à
13 V; en effet, avec de telles tensions, un élément de protection (varistor) interrompra le circuit
d'alimentation. Le circuit repartira une fois que les conditions de tension seront revenues aux
valeurs opératives.
Polifemo peut gérer les 2 types d'alimentation en même temps. Quand la photocellule est alimentée
par tension de recharge, les piles sont sauvegardées par l'utilisation des tensions externes; en outre,
POLIFEMO-LIGHT
Guide d'utilisation
5. LES SORTIES
5.1.
SIGNAL EN SORTIE
1 ms
6. L'ALIMENTATION
Doc: POL_L_200_002_F
Version: 2.0
6
Page
de
∆T
∆T
8
1 ms
