Section 6 : Plomberie hydraulique
PIVOT DU PLATEAU
DE COUPE
27975
Plomberie du vérin
(commande indépendante)

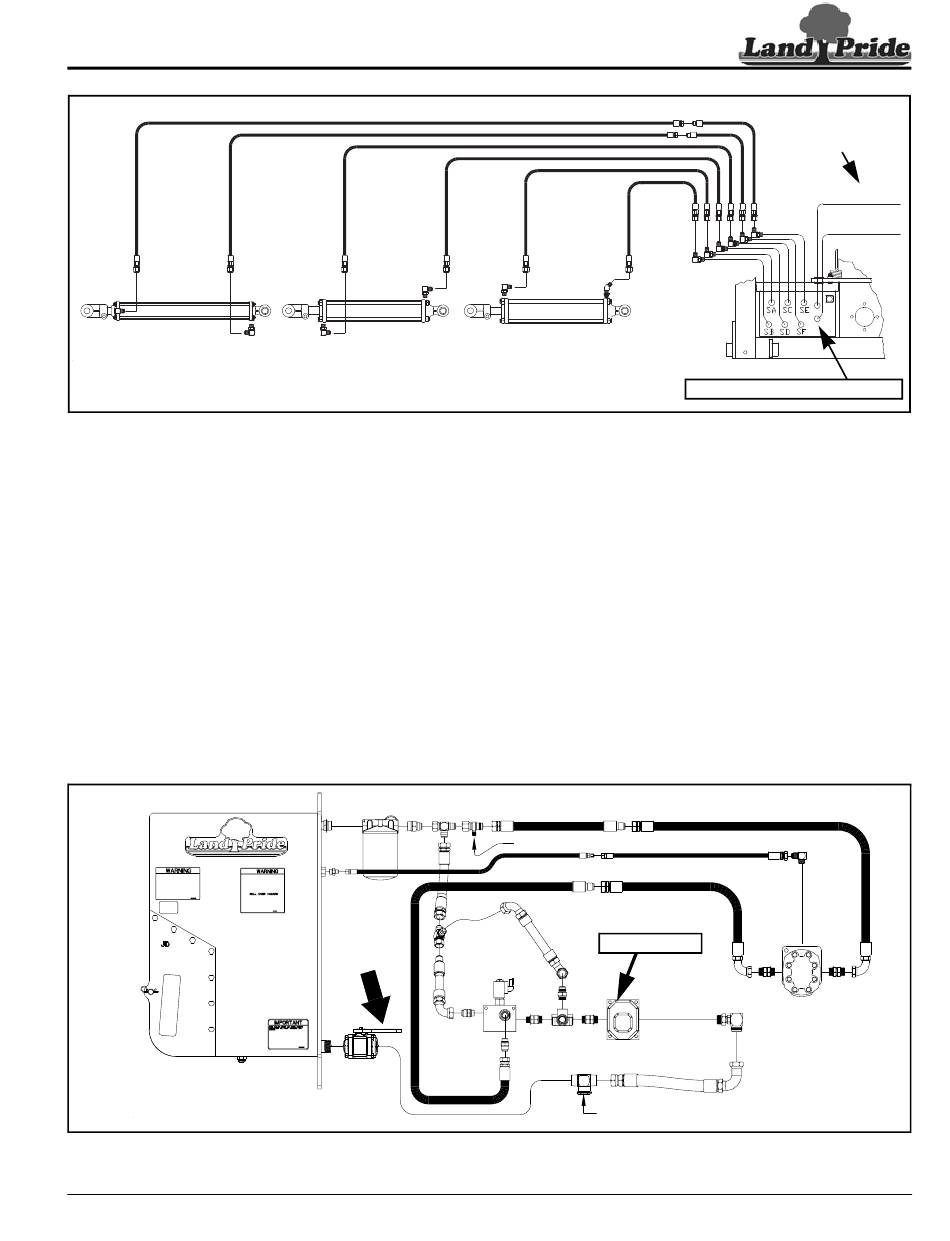

Consulter la Figure 6-8 :
S'assurer que les tuyaux des vérins du « BRAS 1 », « BRAS 2 »
et du « pivot du plateau de coupe » sont raccordés aux orifices
(SA, SB, SC, SD, SE et SF) au niveau du bloc de l'électrovanne
sur le châssis de la débroussailleuse, tel qu'illustré.
Réservoir de 132 L
(35 gal US)
Plomberie du moteur du plateau de coupe pour l'option commande indépendante
12 mai 2017
Table des matières
BRAS 2
Plomberie du vérin hydraulique pour l'option commande indépendante
Filtre
du moteur du
Soupape
d'arrêt
Débroussailleuse rotative à bras parallèles RCP2660, RCPM2660, RCP3060 et RCPM3060 316-111M-FRC
BRAS 1
Figure 6-8
Plomberie du moteur du plateau de coupe
(commande indépendante)
Consulter la Figure 6-9 :
Le moteur hydraulique sur le plateau de coupe est alimenté par
une pompe à moteur de prise de force entraînée par tracteur
recevant le liquide d'un réservoir de 132 L (35 gal US).
Si les lames de la débroussailleuse venaient à caler, une
soupape de décharge s'ouvrirait pour permettre le renvoi de
l'huile dans le réservoir. Un bouton-poussoir « moteur du plateau
de coupe » sur le levier de commande est fourni pour permettre
à l'utilisateur de mettre le moteur en marche ou en arrêt depuis le
siège du tracteur. L'huile retournée est filtrée de toute particule
avant d'être déversée dans le réservoir. Le drainage du carter
n'est pas filtré. S'assurer que le réservoir hydraulique est rempli
d'huile et que la soupape d'arrêt est entièrement ouverte avant
d'embrayer la prise de force du tracteur.
Consulter la Figure 6-7.
Ligne de pression
Interrupteur
Pompe à moteur
plateau de
coupe
Soupape de
décharge
Consulter la Figure 6-7.
Figure 6-9
Consulter la Figure 6-7.
CONDUITE DE RETOUR
LIGNE DE PRESSION
Boîte de commande de l'électrovanne
Conduite de retour
Conduite de drainage du carter
Moteur du
plateau de
coupe
27966
