Sommaire des Matières pour Haenni WL 101
-
Page 1: Table Des Matières
Indicateur de charge de roue WL 101 Mode d’emploi Table des matières Page 1. Données techniques 2. Construction et fonctionnement 3. Instruction d’utilisation 4. Sources d’erreurs 5. Processus de contrôle Appendice... -
Page 2: Données Techniques

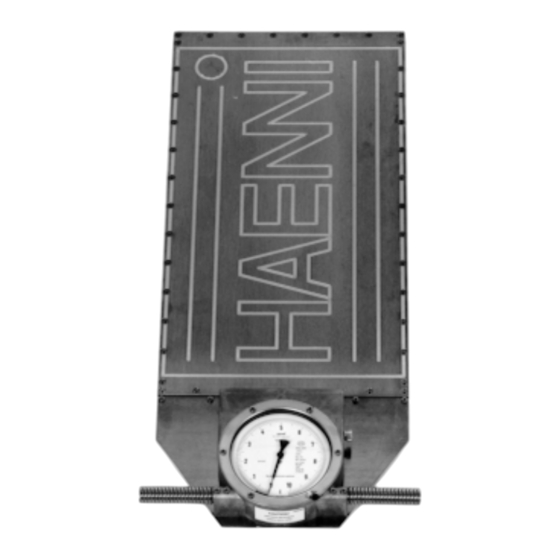

1. Données techniques Construction et fonctionnement Etendue de mesure 0...10 000 kg L'indicateur de charge de roue WL 101 est une bascule portable, plate, spécialement conçue pour mesurer la charge des roues et Graduation 50 kg essieux, ainsi que le poids total des véhicules. -
Page 3: Sources D'erreurs
la déclivité ne doit pas dépasser 5%, quelle que soit la direction. 3.3.3 Mesure de la charge des essieux Pour la mesure de la charge sur un essieu, l'emplacement doit être horizontal dans le sens longitudinal alors que dans le sens 3.3.3.1 Mesure d'un seul essieu avec une bascule: transversal la déclivité... -
Page 4: Processus De Contrôle
De par la construction du véhicule, la valeur indiquée est trop élevée (par ex. triples Le support (HAENNI W 12509) consiste en une plaque d'acier de essieux). 40mm d'épaisseur. -
Page 5: Appendice
Indications pour mesurer correctement avec l'indicateur de charge de roue lorsqu'il s'agit de l'essieu ou des roues en contre-haut. Cela signifie WL 101 donc que des erreurs faibles à importantes sont possibles, malgré un fonctionnement irréprochable de l'indicateur de charge. Lors de la mesure des véhicules à... - Page 6 Lieu de mesure exacte Lieu de mesure accidenté Pesée correcte Lieu de mesure exacte Pesée correcte La balance est bien placée. L’espacement entre la balance et le sol est à chaque endroit inférieur à 10mm. Lieu de mesure accidenté Lieu de mesure avec bosse Pesée fausse La lecture du poids total sera plus élevée qu’en surface plane Pesée fausse...
- Page 7 Généralités Les plaques sous les roues du dessin représentent les balances Pesée incorrecte WL 101 ou les supports auxiliaires de 17. Sauf cas exceptionnels il devrait être utilisé deux balances au minimum. Le Nombre de L’indication est trop élevée. balances ou de supports nécessaires peut être défini par rapport au Nombre max.
- Page 8 B2.3.2 Distance des essieux moins que 2 fois la largeur de la voie B2.5 Véhicule à 5 essieux (B moins que 2A) B2.5.1 Distance des essieux plus que 2 fois la largeur de la voie (B plus que 2A) Pesée correcte Pesée correcte Le poids indiqué...
- Page 9 B2.5.2 Distance des essieux moins que 2 fois la largeur de la voie Sources d’erreurs causées par les roues pleines (B moins que 2A) Pour mesurer des roues pleines, il faut des précautions spéciales. Ces roues doivent être mesurées à l’aide du tampon D 12590, pour éviter que la pression sur la surface active de la plate-forme dépasse la valeur admissible.
- Page 10 Ne demande pas d’entretien, est robuste, indépendante de la température ambiante et précis Représententé par: A 8186.1 11.00 HAENNI INSTRUMENTS SA. CH-3303 Jegenstorf, Suisse Téléphone +41 31 764 99 11 E-mail: info@haenni-instr.com Télécopieur +41 31 764 99 22...
