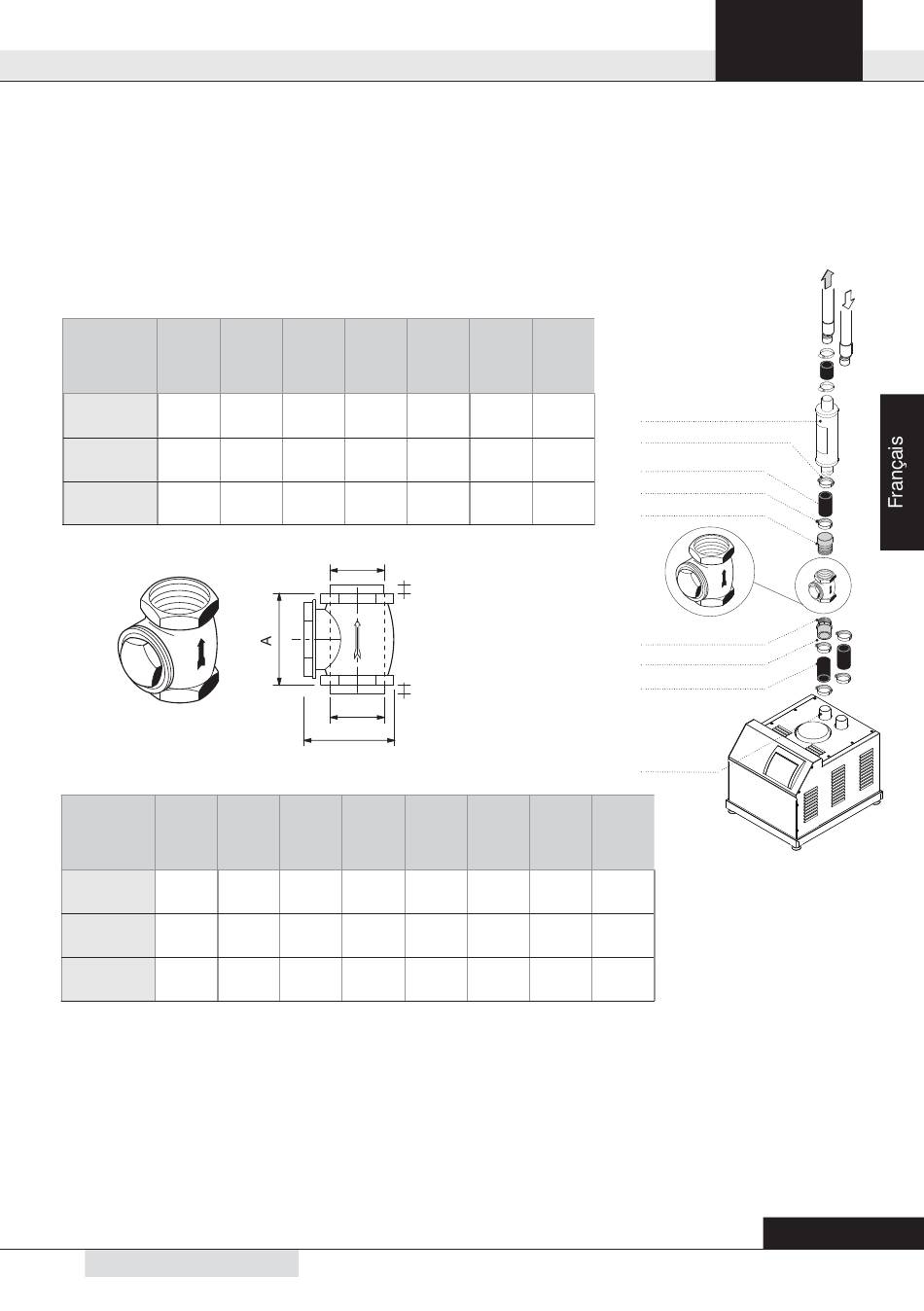

9.2 Installation de la soupape de retenue
Placer la soupape de retenue sur le rejet de l'air et visser le raccord.
N.B. : Les raccords des moteurs sont de formes et de tailles variables selon
la puissance et les dimensions du modèle.
Installer la soupape dans le bon sens, avec la fl èche tournée vers le haut,
en direction du rejet de l'air vers l'extérieur.
ARTICLE
3500.1M 3503.2M 3500.3M 3503.4M 3500.5M 3503.6M 3503.7M
•
010001 (2")
0110003 (3")
0110002 (4")
ARTICLE
Misura Ø TUBO A mm
010001
2"
0110003
3"
0110002
4"
9.3 Contrôles périodiques
Une fois par an, retirer le tube de rejet de l'air de la soupape de retenue et vérifi er que la soupape
de retenue s'ouvre et se ferme correctement à chaque démarrage et arrêt de l'unité d'aspiration sur
laquelle elle est montée. Graisser le pivot du clapet de la soupape.
05/08/16 Rev:2.0.0
•
•
•
ø B
ø C
D
B mm
63
97
63
80
136
80
100
165
4" F
•
•
•
E
F
C mm
D mm
E mm
63
92
52
80
132
70
4" M
170
-
Silencieux
Collier en métal
Manchon
Collier en métal
Raccord
Collier en métal
Manchon
Collier en métal
Canal gauche
de rejet de
l'air
F mm
52
70
55
3
15
