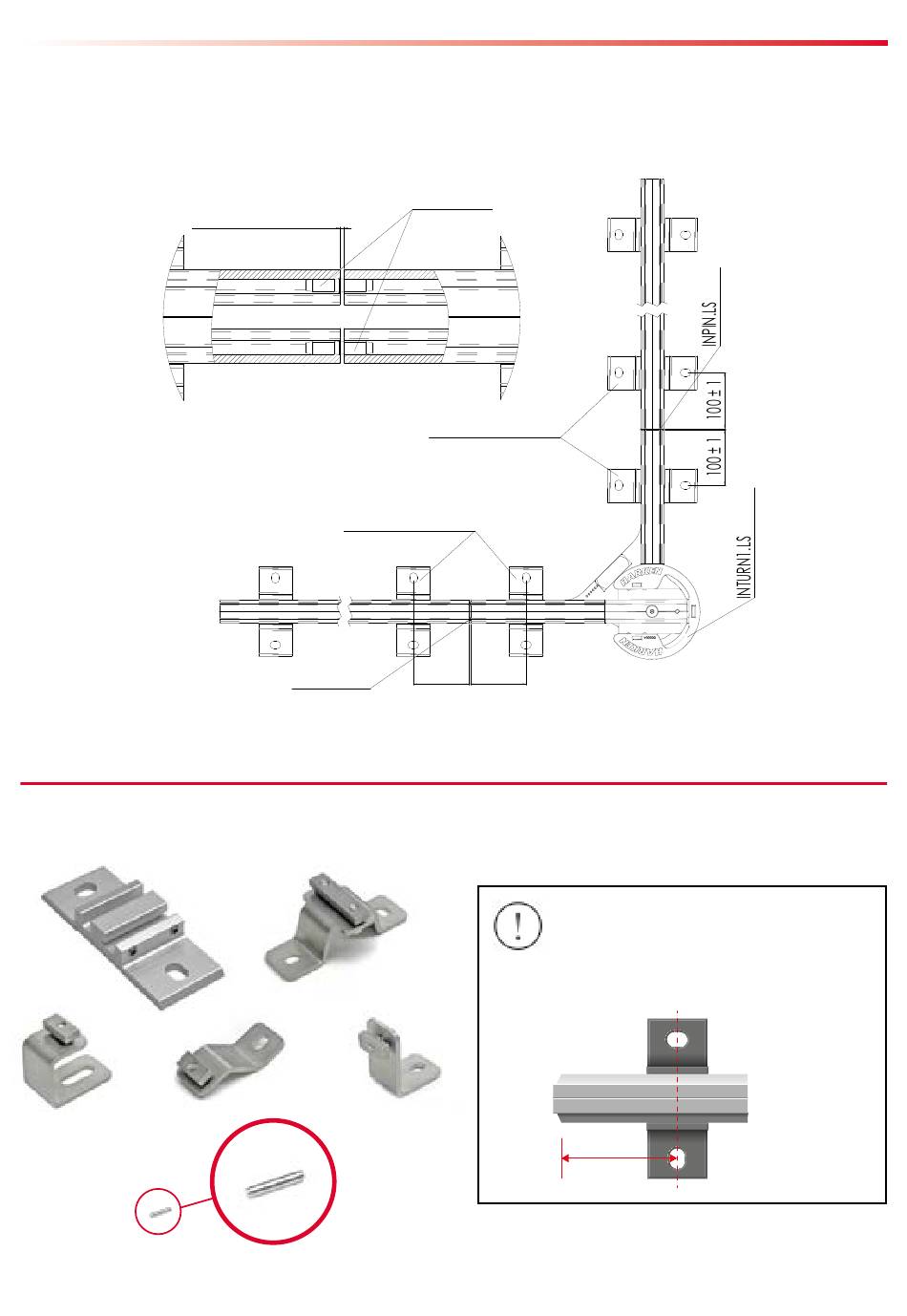

Schéma d'installation - aiguillage INTURN1.LS
INPIN.LS
MAX GAP=3mm
INBRKT.AL-1-4
INBRKT.AL-1-4
100 ± 1 100 ± 1
INPIN.LS
Étriers et goupilles d'alignement utilisés
REMARQUE !
Aux extrémités, il est nécessaire de
permettre au rail de dépasser d'une
distance de 10 (± 1) cm de l'axe mé-
dian de l'étrier
10 (± 1) cm
