Attention :
• Mettez l'Unité et les autres équipements hors tension avant d'effectuer les branchements.
• Consultez le mode d'emploi des équipements à raccorder.
• Vérifiez que les couleurs des prises et des fiches correspondent lorsque vous utilisez le cordon VIDEO/
AUDIO (disponible dans le commerce).
• Tenez les cordons de branchement de l'Unité à l'écart du cordon d'antenne TV lorsque vous installez l'Unité
afin d'éviter les interférences électriques lorsque vous regardez des émissions télévisées.

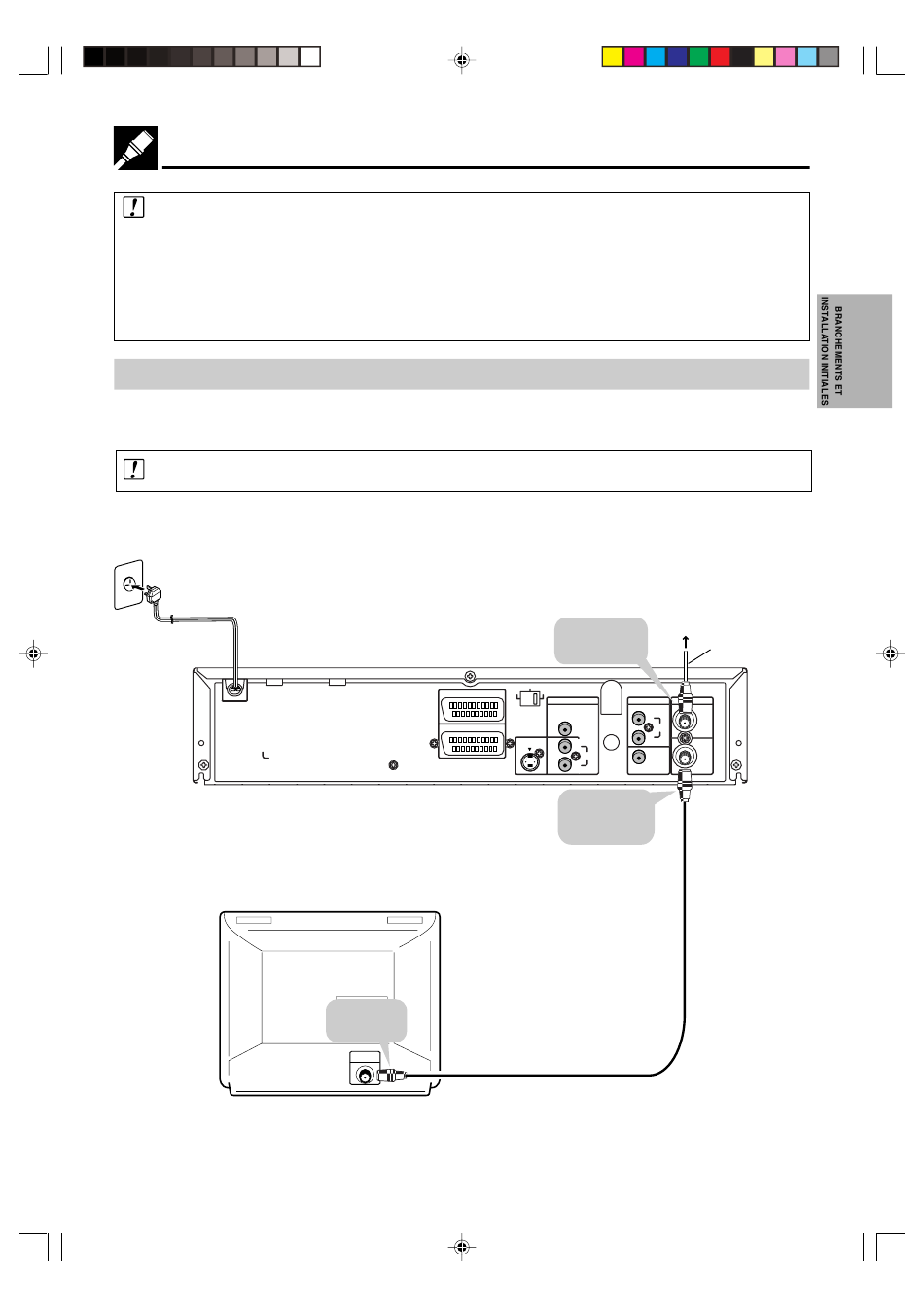

Connexion à ANTENNA IN/ANTENNA OUT
La méthode de branchement varie en fonction du type de téléviseur.
Le signal provenant de ANTENNA OUT sera uniquement le signal du téléviseur. Un cordon péritel DOIT être
utilisé pour lire le signal de lecture de l'unité.
Cette Unité
019-024.pm6
Downloaded from:
http://www.usersmanualguide.com/
TV
Dans prise
d'entrée de
l'antenne
19
Connexions de base
Dans la prise
ANTENNA IN
S-VIDEO
RGB
VIDEO
LINE 2
DVD OUT
OUTPUT
SELECTOR
AUDIO
LINE 1 (TV)
S-VIDEO
R
AUDIO
L
Dans la prise
ANTENNA
OUT
Câble coaxial rond
(Câble de connexion RF)
(fourni)
23/9/02, 12:35 pm
Antenna
Câble d'antenne
VCR/DVD OUT
ANTENNA
R
IN
AUDIO
L
VIDEO
OUT
F-19
