7/26 - Notice d'installation du volet de sécurité automatique immergé IMM'Ax

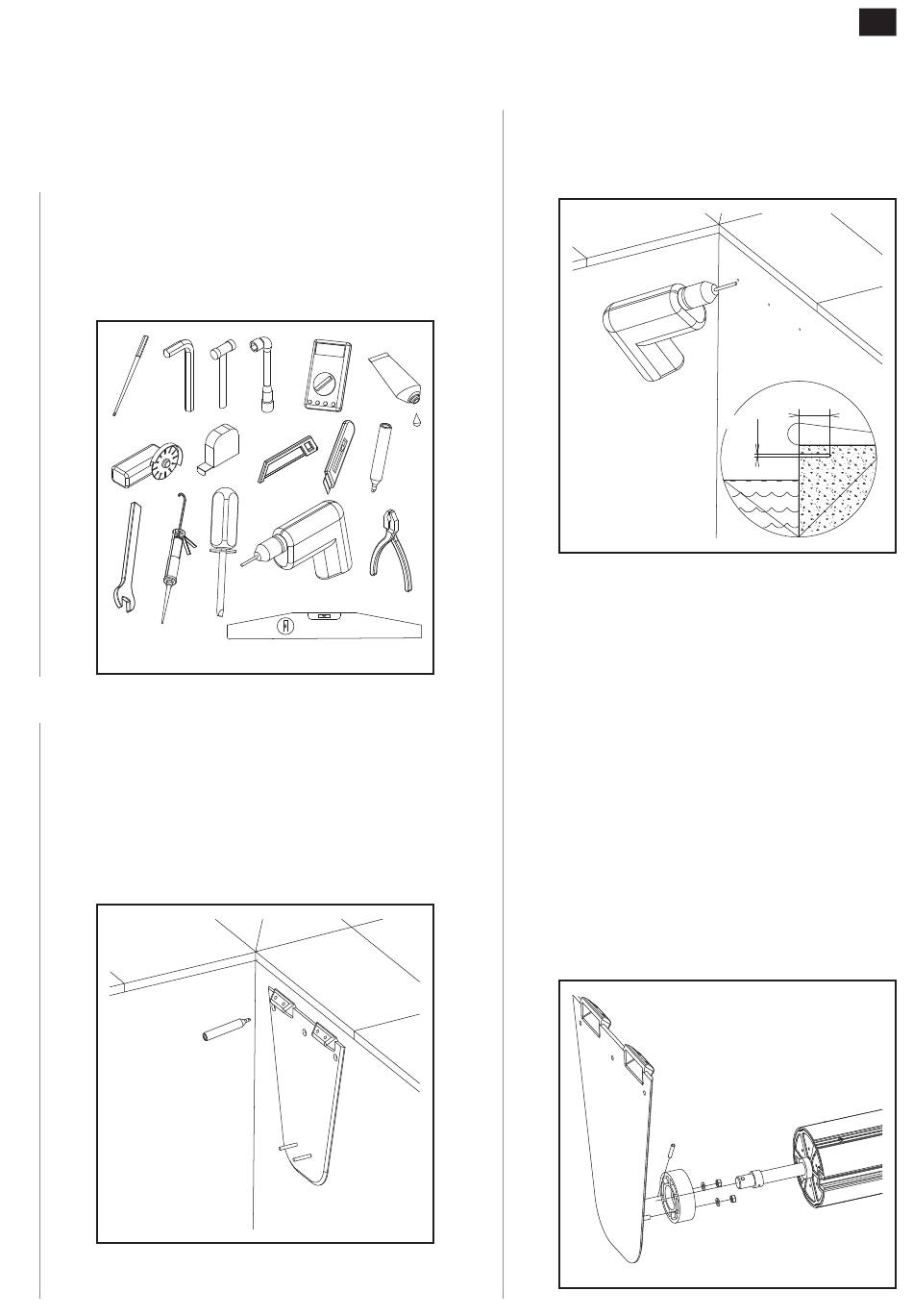

3. Montage de l'enrouleur
3.1 Outillage indispensable
Fig. 7
- - Prévoir le matériel nécessaire au montage :
perforateur, jeu de clés plates, à pipe et 6 pans
mâles, jeu de tournevis, maillet, pince universelle,
niveau, pistolet à colle, cutter, multimètre,
décamètre, scie, disqueuse, marqueur.
Fig. 7
3.2 Assemblage de l'enrouleur
Attention de contrôler à chaque étape que l'enrouleur
pourra être installé horizontalement de niveau et
d'équerre
3.2.1 Perçage des parois
Fig. 8
- - Utiliser les flasques comme gabarit pour effectuer
le marquage des fixations en utilisant les marques
1 et 3 pour positionner le matériel (fig.5).
Fig. 8
Fig. 9
- - Percer la paroi horizontalement selon les
marquages réalisés en diamètre 12 mm par 70 de
profondeur, en utilisant une perceuse sans fil.
Fig. 9
ATTENTION :
La notion de perceuse sans fil est TRÈS importante,
elle induit une perceuse à batterie. Une perceuse à
fil est branchée sur le secteur, soit en 220 V, ce qui
est dangereux et strictement interdit ici.
3.2.2 Assemblage de l'axe et des flasques
Fig. 10
- - Assembler le tube motorisé avec la flasque côté
opposé au moteur en suivant ces étapes :
• enfiler la bague d'arrêt sur l'arbre palier qui
permet de bloquer le coulissement de l'arbre
palier,
• enfiler le palier noir sur l'arbre palier,
• placer la goupille ø 8 dans l'arbre et glisser le
palier noir pour la retenir, en recouvrant la goupille
et l'extrémité de l'arbre,
• fixer le palier noir sur la flasque palier avec
les écrous M10. La goupille se trouve ainsi
emprisonnée dans le palier noir contre la flasque.
Fig. 10
7
70 mm mini
70 mm mini
12 mm
12 mm
