Mise En Place De La Cloison De Séparation Et De La Poutrelle - Abriblue Nextpool IMM'AX Notice D'installation

10

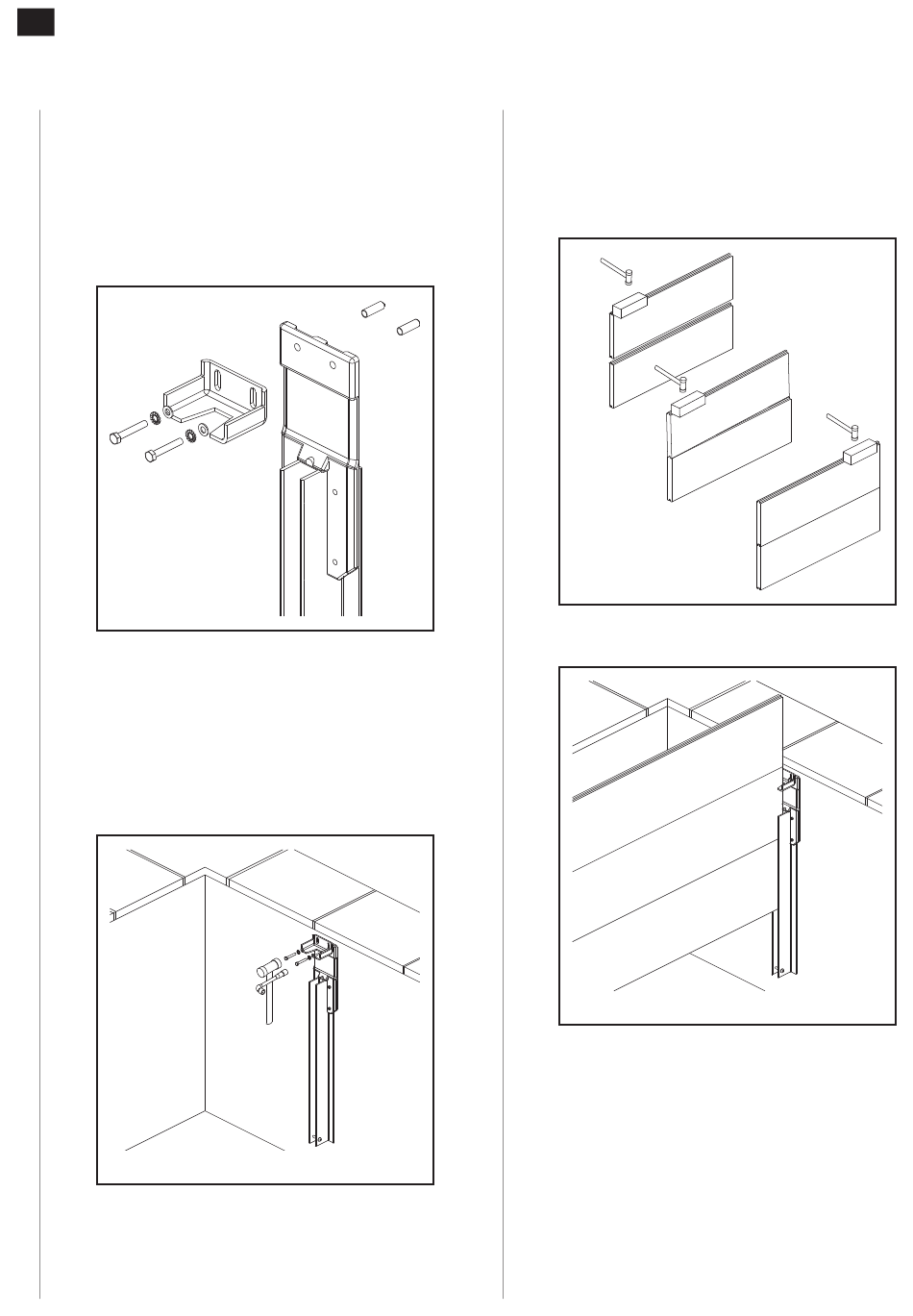

3.2.5 Mise en place de la cloison de séparation et de la
poutrelle
Fig. 18
- - Visser manuellement les chevilles sur ces vis de
façon à légèrement évaser la cheville.
- - Mettre en place les glissières et les boîtiers
de poutrelle ou uniquement les boîtiers si la
séparation de fosse est maçonnée.
Fig. 18
Fig. 19
- - Frapper les têtes de vis TFHC M8x55 au maillet
pour les insérer dans la ceinture béton. Serrer les
vis.
- - Régler la hauteur des boîtiers de poutrelle en
fonction de la hauteur de la poutrelle, de façon
à ce que la face inférieure des caillebotis soit au
niveau de l'arase et que le caillebotis repose sur
l'appui latéral de la poutrelle.
Fig. 19
Notice d'installation du volet de sécurité automatique immergé IMM'Ax - 10/26
Fig. 20
- - Assembler les panneaux de cloison par
encliquetage en les posant à plat les uns à côté
des autres et en donnant des coups de maillet par
l'intermédiaire d'une cale de bois à partir d'une
extrémité jusqu'à l'autre.
Fig. 20
Fig. 21
- - Descendre la cloison de séparation dans le bassin.
Fig. 21
