Montage mécanique du photomètre
4.
Le photomètre s'installe dans la conduite du liquide à mesurer à l'aide d'un boîtier en ligne
normalisé , en position horizontale ou verticale. Figure 4
Le plan de montage (PHASEGUARD-MB) contient les dimensions détaillées.

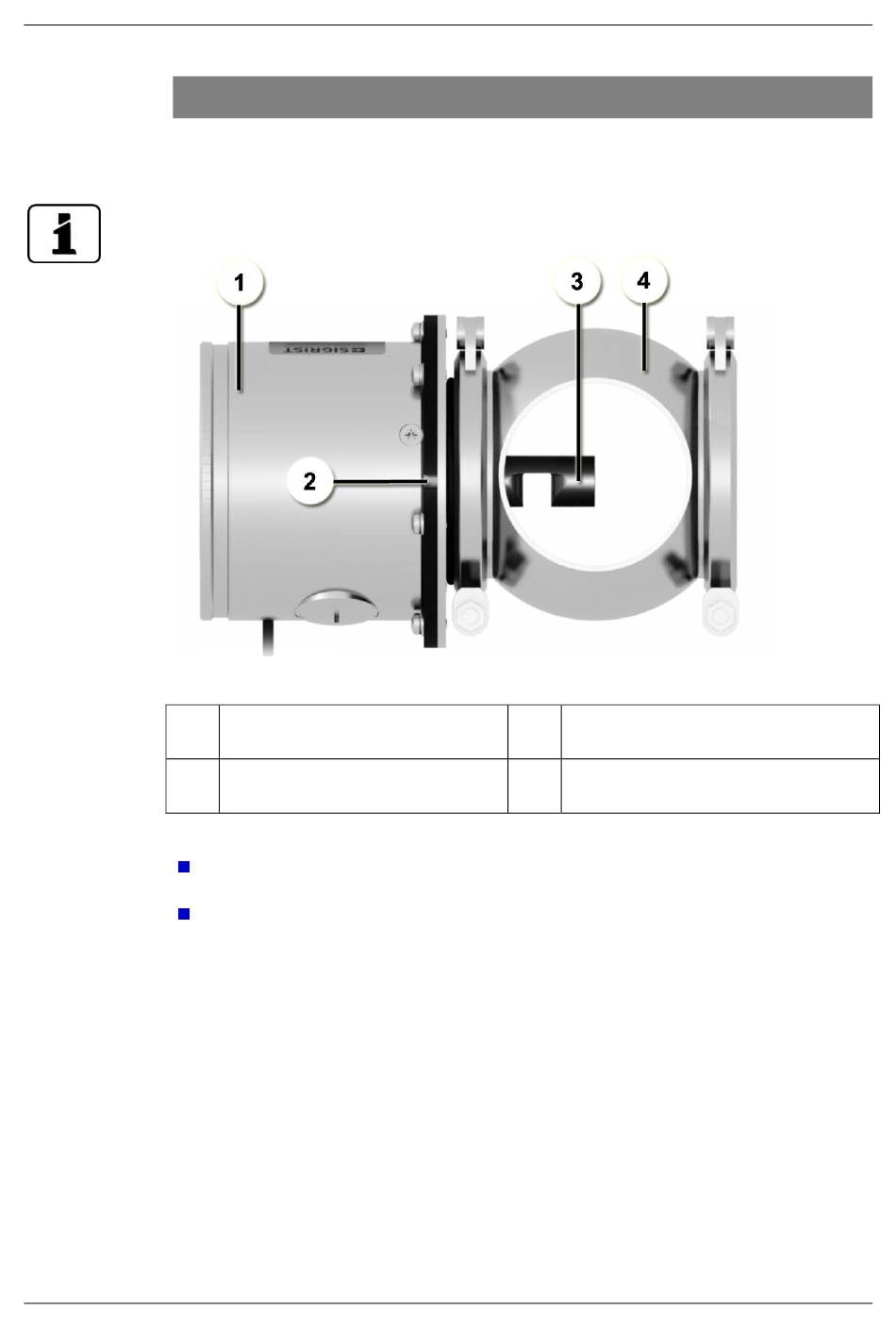

Figure 3: Position du capteur en montage horizontal
Généralités sur le
montage du
photomètre
14
Montage mécanique du photomètre
Photomètre
Capteur, ouverture de mesure vers
le bas
Le photomètre doit être monté sur la conduite à 0.5 m ou plus de tout regard ou
autre source de lumière parasite.
En montage vertical, la pointe de centrage (2, Figure 3) doit être dirigée vers le haut
(X, Figure 4).
Mode d'emploi PhaseGuard C/ T/ HT
Pointe de centrage du photomètre
Conduite du liquide Varivent®
11026F/4
