5.2
Fixation caisson VALOR T
255
+/- 8
+/- 6
+/- 6
160
70 max
70 max
KPAM45
KPAM45
Passage des câbles

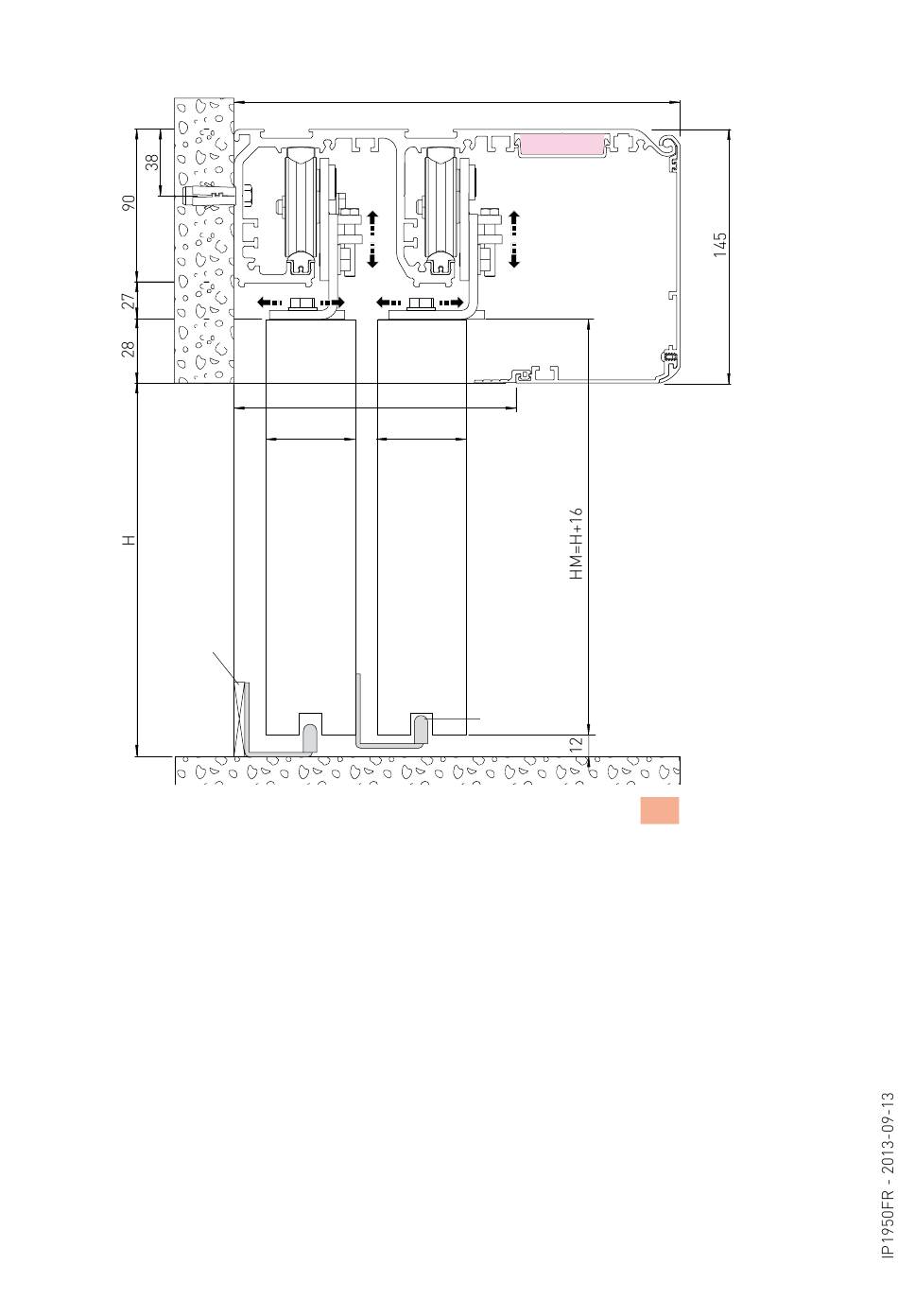

Le dessin représente les mesures de fixation murale de l'automatisme VALOR T en considérant
que les vantaux de la porte sont réalisés avec des profilés qui ne sont pas de notre production.
Si les vantaux sont réalisés avec des profilés DITEC de la série PAM: considérer les mesures
indiquées dans les manuels correspondants.
Fixer le caisson avec des chevilles en acier M6 Ø12 ou des vis 6MA. Répartir des points de fixation
tous les 800 mm environ.
Vérifier que le caisson soit niveau et le dessus soit perpendiculaire au sol et non déformé dans le
sens longitudinal par la forme du mur. Si le mur n'est pas droit et lisse intercaler des plaques en
fer sur lesquelles vous fixerez le caisson.
ATTENTION: La fixation du caisson au mur doit être sure et adaptée au poids des vantaux.
8
