Normsignale / Spannungssignale bis DC 30V / Stromsignale bis DC 5A
Standardized Signals / Voltage Signals up to DC 30V / Current Signals up to DC 5A
LCON ALS
IN:
-30V...+30V / -50mA...+50mA / -5A...+5A
OUT:
2x SSR
DC 24V
POWER:
Kurzbeschreibung:
Grenzwertschalter LCON ALS mit Parametrierung über FDT/DTM
Eingang: analoge Normsignale, DC-Spannungssignale, DC-Stromsignale
Ausgang: 2 Relais-Schaltausgänge (Solid-State-Relais)
2-Wege-Trennung (Eingang von Ausgang/Versorgung galvanisch getrennt)
Parametrierung des Wandlers über USB-Service-Kabel LCON ZB USB, Art.Nr. 750894. Anschluss über
USB an den PC.
Datenrate: 1200 Baud, ab Software-Version 1.1: 9600 Baud
Short description:
Limit switch LCON ALS with parameterisation via FDT/DTM
Input: analogue standardized signals, DC voltage signals, DC current signals
Output: 2 relay switching outputs (Solid state relay)
2-way isolation (Input isolated against output/power)
Parameterisation of the converter via USB Service cable LCON ZB USB, Part No. 750894. Connection via
USB with the PC.
Data rate: 1200 Baud, from software version 1.1 on: 9600 Baud

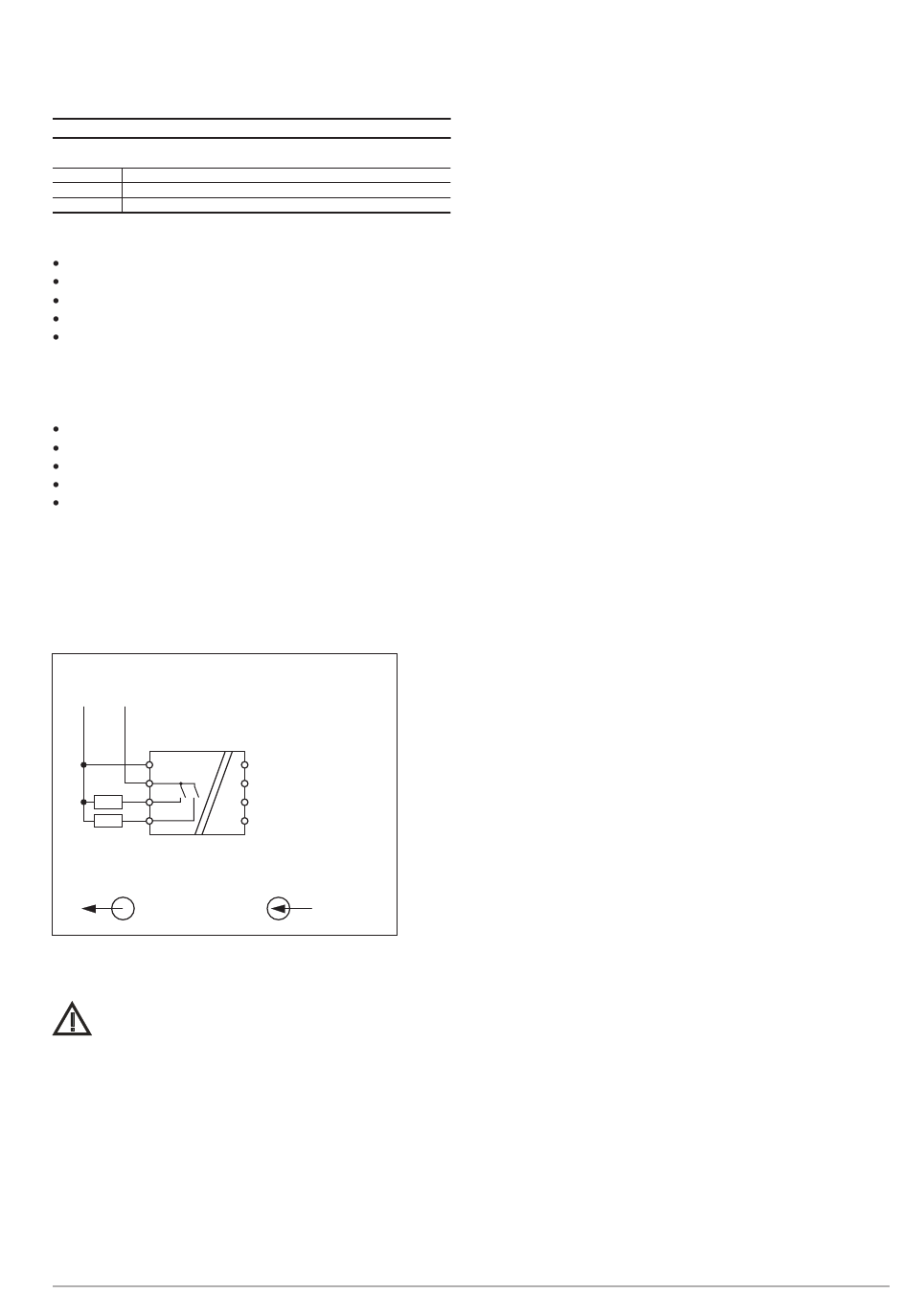

Anschlussplan
Connection diagram
Power
-
+
1
2
3
K1
4
K2
Last
Load
Max. Laststrom pro Relais: 100mA.
Spannungsabfall max. 0,9V bei 100mA.
Achtung: Ausgänge sind nicht kurzschlussfest!
Nicht mehr als 1 Messeingang gleichzeitig benutzen!
Max. load current per relay: 100mA.
Voltage drop max. 0.9V at 100mA.
Caution: Outputs are not short-circuit-proof!
Do not operate more than 1 measuring input at the same time!
Page
-
8
-U/I
7
+I (-5A...+5A)
6
+I (-50mA...+50mA)
+
5
+U (-30V...+30V)
2
