Siemens SIMATIC RF200 Instructions De Service page 16

Conception d'un système RF200 IO-Link
4.1 Bases de l'étude de mise en œuvre

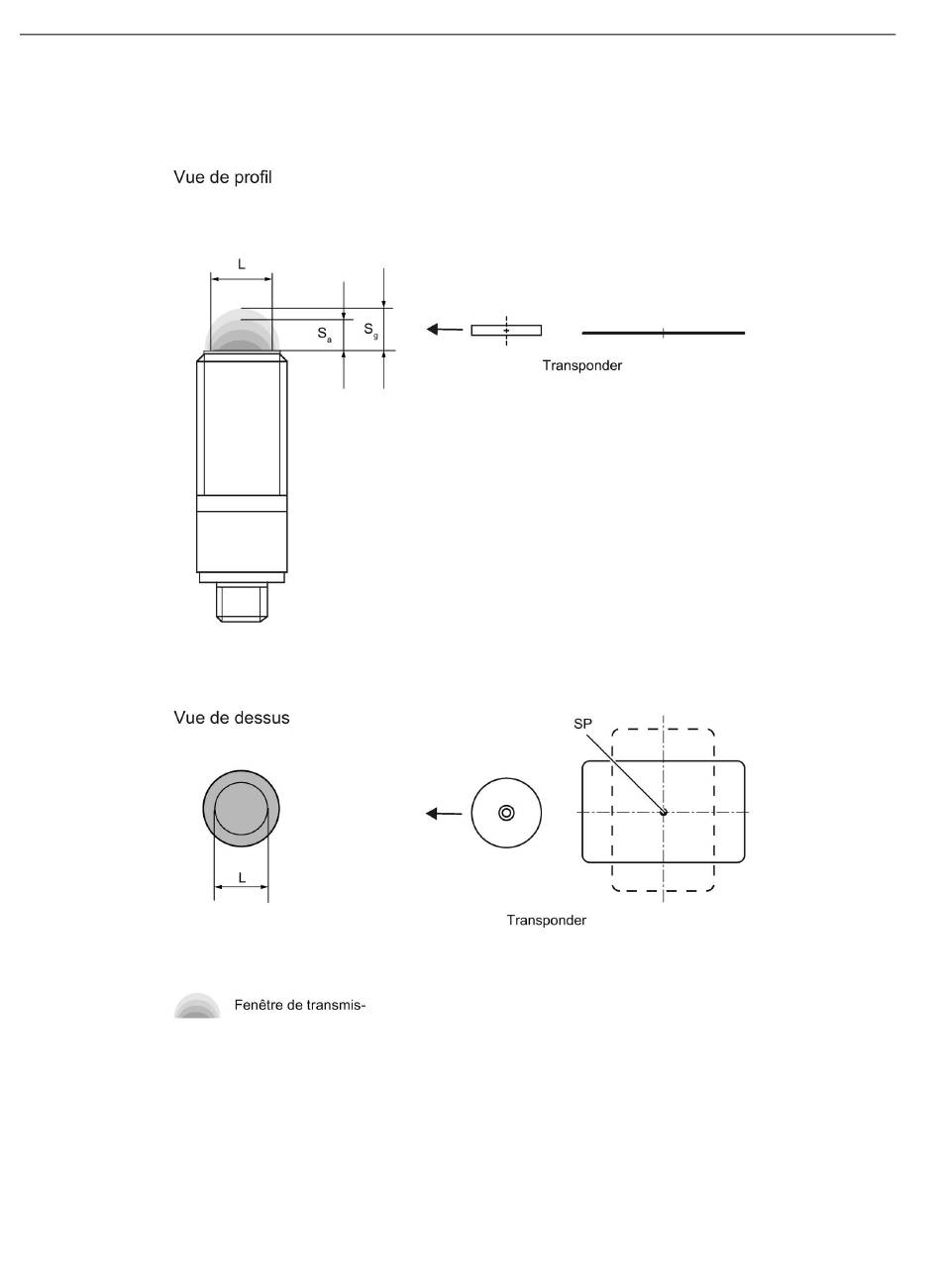

La figure ci-après représente la fenêtre de transmission des plots de lecture/écriture
SIMATIC RF210R et SIMATIC RF220R entre transpondeur et plot :
S
a
S
g
L
SP
Figure 4-1
16
Distance de travail entre transpondeur et plot
Portée limite (distance libre maximale entre la face supérieure du plot et le transpondeur pour
laquelle la transmission est encore tout juste possible dans des conditions normales)
Diamètre d'une fenêtre de transmission.
Point d'intersection de l'axe de symétrie du transpondeur.
Fenêtre de transmission RF210R/RF220R
SIMATIC RF200 IO-Link V1.1
Instructions de service, 04/2017, C79000-G8977-C276-06
