3.2 - Installation de l'appareil
Le système de transmission WiFi permet de synchroniser plusieurs appareils sans utiliser de câble DMX.
Vous pouvez synchroniser plusieurs appareils en mode maître/esclave ou en chaîne DMX classique.
Pour activer la communication DMX WiFi, positionnez sur ON l'interrupteur WIRELESS DMX sur tous les
appareils munis de cette fonction.
Pour synchroniser plusieurs appareils, il faut que ces derniers soient sur le même canal de communication.
Pour ce faire, utilisez le bouton ID SELECTOR et choisissez parmi les 7 canaux disponibles. La LED WIRELESS
INDICATOR s'allume avec une couleur différente pour chaque canal.
Ci-dessous la liste des canaux et les couleurs correspondantes :
Canal 1
Rouge
Lorsque les appareils communiquent entre eux la LED WIRELESS INDICATOR adopte 3 comportements
différents :
1 - LED constamment allumée : Pas de signal DMX ou pas de signal WiFi.
2 - LED clignote en rouge : Le projecteur transmet un signal.
3 - LED clignote en vert : Le projecteur reçoit un signal.
Note : C'est l'appareil qui émet du DMX qui passe en mode émetteur.

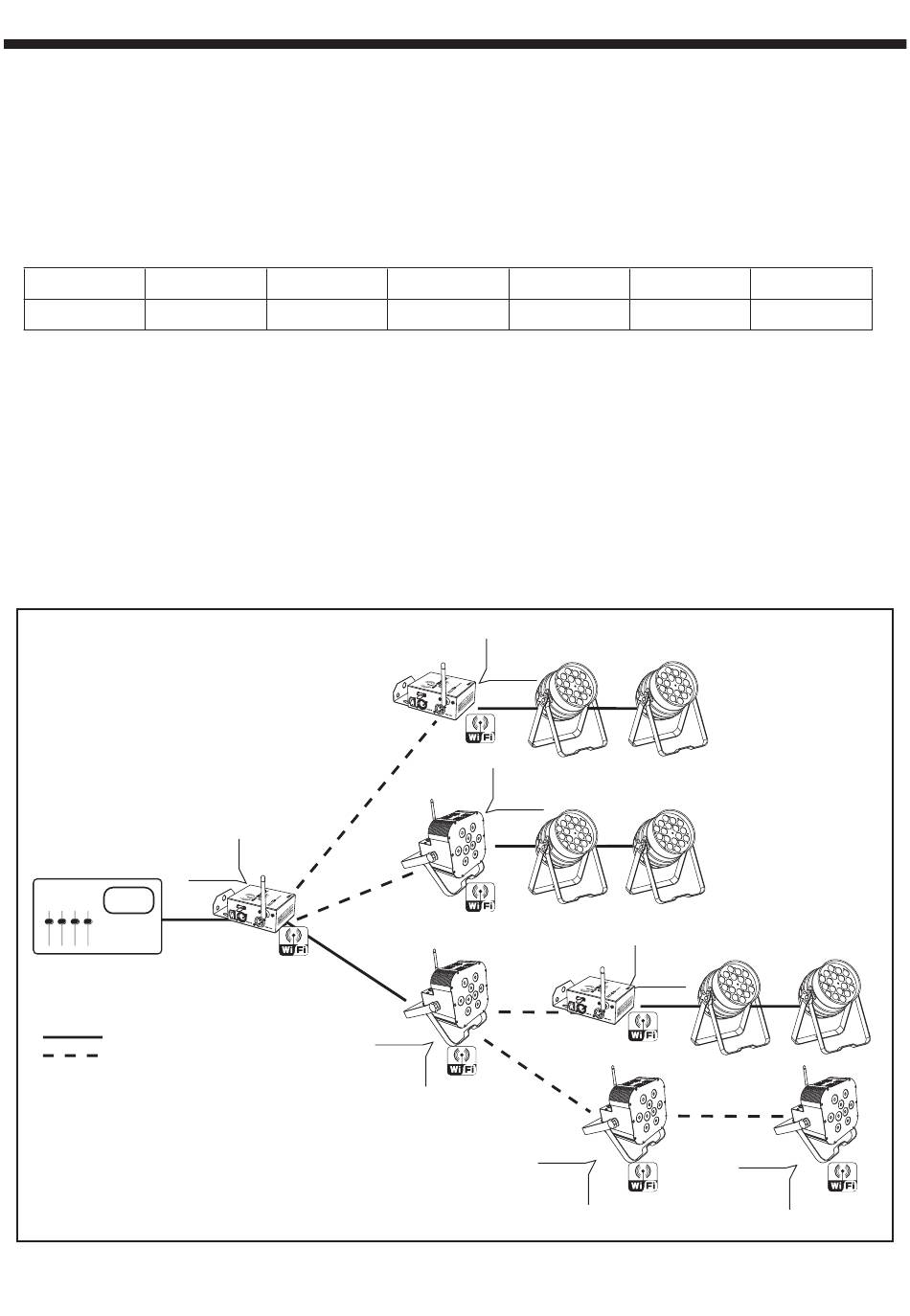

3.3 - Principe de fonctionnement
Ci-dessous un schéma de principe de câblage mettant en oeuvre des projecteurs traditionnels et des systèmes
de transmission sans fil.
Contrôleur DMX
Connexion DMX filaire
Connexion DMX via airDMX
Note : L'airLED est un projecteur sur batterie utilisant la même technologie que le boîtier AirBOX-ER1.
AirBOX-ER1 - Boîtier DMX sans fil émetteur et récepteur WiFi (AirDMX)
Canal 2
Canal 3
Vert
Jaune
airBOX
en mode
émission
Canal 4
Canal 5
Bleu
Violet
airBOX
en mode
récéption
airLED
en mode
récéption
airLED
en mode
émission
airLED
en mode
récéption
Canal 6
Cyan
Projecteurs DMX classiques
Projecteurs DMX classiques
airBOX
en mode
récéption
Projecteurs DMX classiques
Canal 7
Blanc
airLED
en mode
récéption
5
