AirBOX-ER1- Boîtier DMX sans fil émetteur et récepteur WiFi (AirDMX)
2 - Introduction
Nous vous remercions d'avoir choisi l'AirBOX-ER1.
Vous possédez maintenant un appareil de grande qualité, qui saura, nous en sommes persuadés, vous apporter
satisfaction.
Le boîtier airBOX-ER1 permet l'émission ou la réception du signal airDMX. Lorsqu'un signal DMX filaire entrant est
détecté, le airBOXER1 se met automatiquement en mode émetteur pour transmettre le signal DMX en WiFi. En
mode récepteur, il transmet le signal airDMX via sa sortie DMX filaire transformant ainsi n'importe quel groupe de
projecteurs DMX en ensemble compatible airDMX.
Grâce à son équerre amovible, le boîtier airBOX-ER1 s'installe très facilement en fixation murale ou sur structure.
Sa sortie alimentation vous permet en plus de relier votre boîtier à vos projecteurs en DMX comme en 220V.
3 - Description et installation

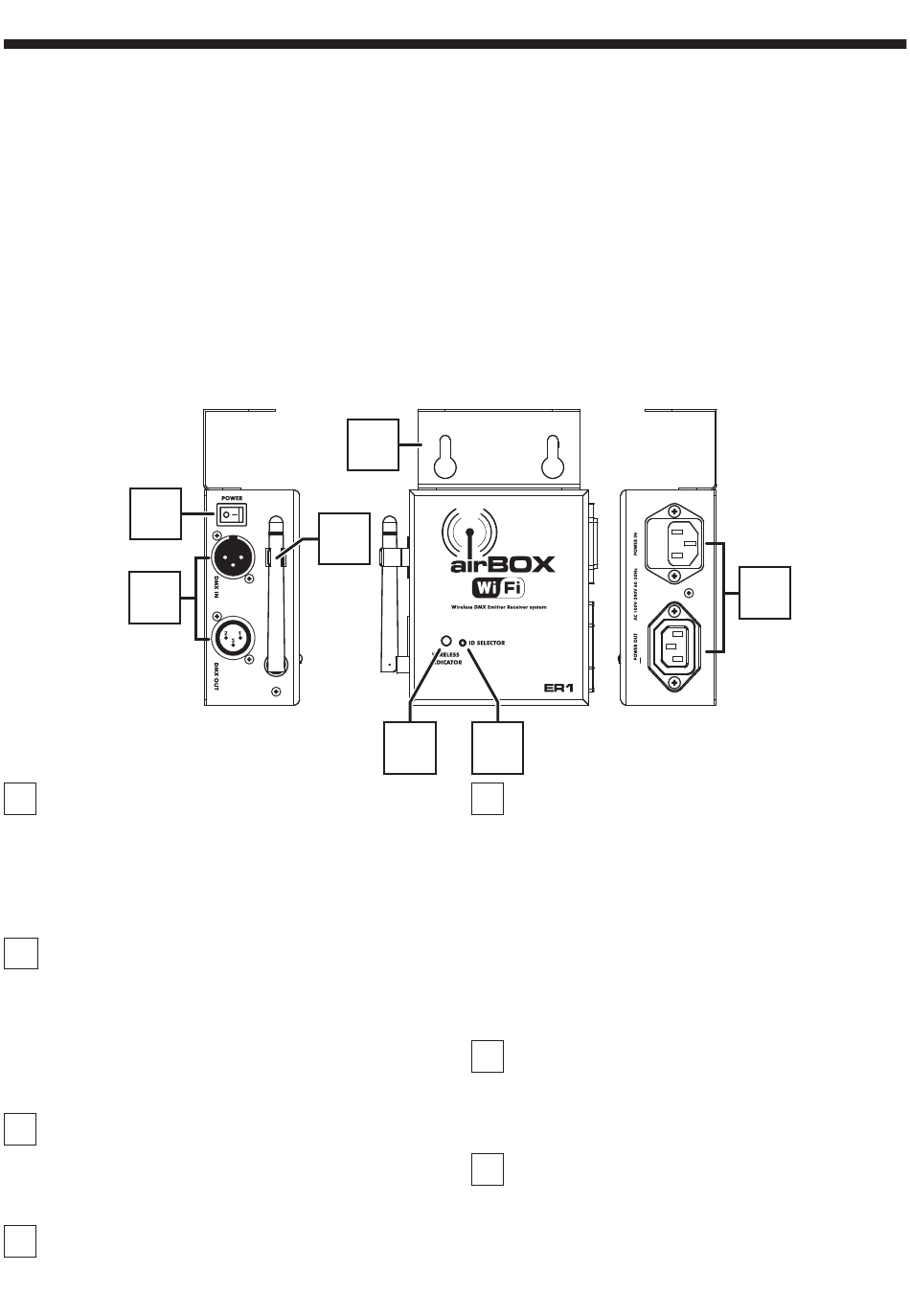

3.1 - Description de l'appareil
4
5
1
Entrée sortie alimentation
Permet de relier le boîtier au secteur et de connecter
d'autre appareils à la chaîne.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
2
LED Wireless Indicator
Cette touche permet de choisir le canal WiFi sur
lequel doit communiquer le boîtier.
Vous disposez de 7 canaux. Pour chaque canal la
LED WIRELESS INDICATOR éclaire d'une couleur
différente. Voir paragraphe 6.2 pour les différentes
valeurs.
3
Touche ID SELECTOR
Cette LED clignote en rouge lorsque la fonction DMX
sans fil est active. Elle permet aussi de visualiser le
canal sur lequel est configuré le boîtier.
4
Switch POWER
Permet la mise sous tension du boîtier.
4
7
6
2
3
5
Fiches XLR 3 broches mâle et femelle câblées
comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez l'entrée pour amener le signal DMX au
boîtier, soit en provenance d'un autre appareil, soit
en provenance d'une console DMX.
Utilisez la sortie DMX pour envoyer le signal DMX vers
un autre appareil.
6
Antenne WiFi. Relevez cette antenne lorsque vous
utilisez le mode DMX sans fil, cela permet une
meilleure portée du signal.
7
Permet de fixer le boîtier sur un mur ou de le suspendre
à de la structure par l'intermédiaire d'un crochet.
Cette équerre est démontable pour vous permettre de
gagner de la place dans les endroits exigus.
Entrée et sortie DMX
Antenne
Équerre amovible
1
