14.5 Collegamento della rete tubiera (vedi fi gura)
Gli imbocchi per il collegamento alla rete tubiera e alla tubazione di sfi ato dell'aria all'esterno possono
essere posizionati sia sul lato destro che sul lato sinistro della centrale.
Collegare, utilizzando il manicotto e
A
le fascette metalliche in dotazione, il
separatore alla rete tubiera di aspira-
zione dell'aria.
Collegare, utilizzando il manicotto e
B
le fascette metalliche in dotazione, il
separatore all'aspirazione del motore
Industrial Motor.
N.B. Si consiglia di posizionare il più vicino possibile il separatore al motore Industrial Motor per
evitare perdita di carico causate dalla lunghezza della rete tubiera e dall'utilizzo di curve e deriva-
zioni di raccordo.

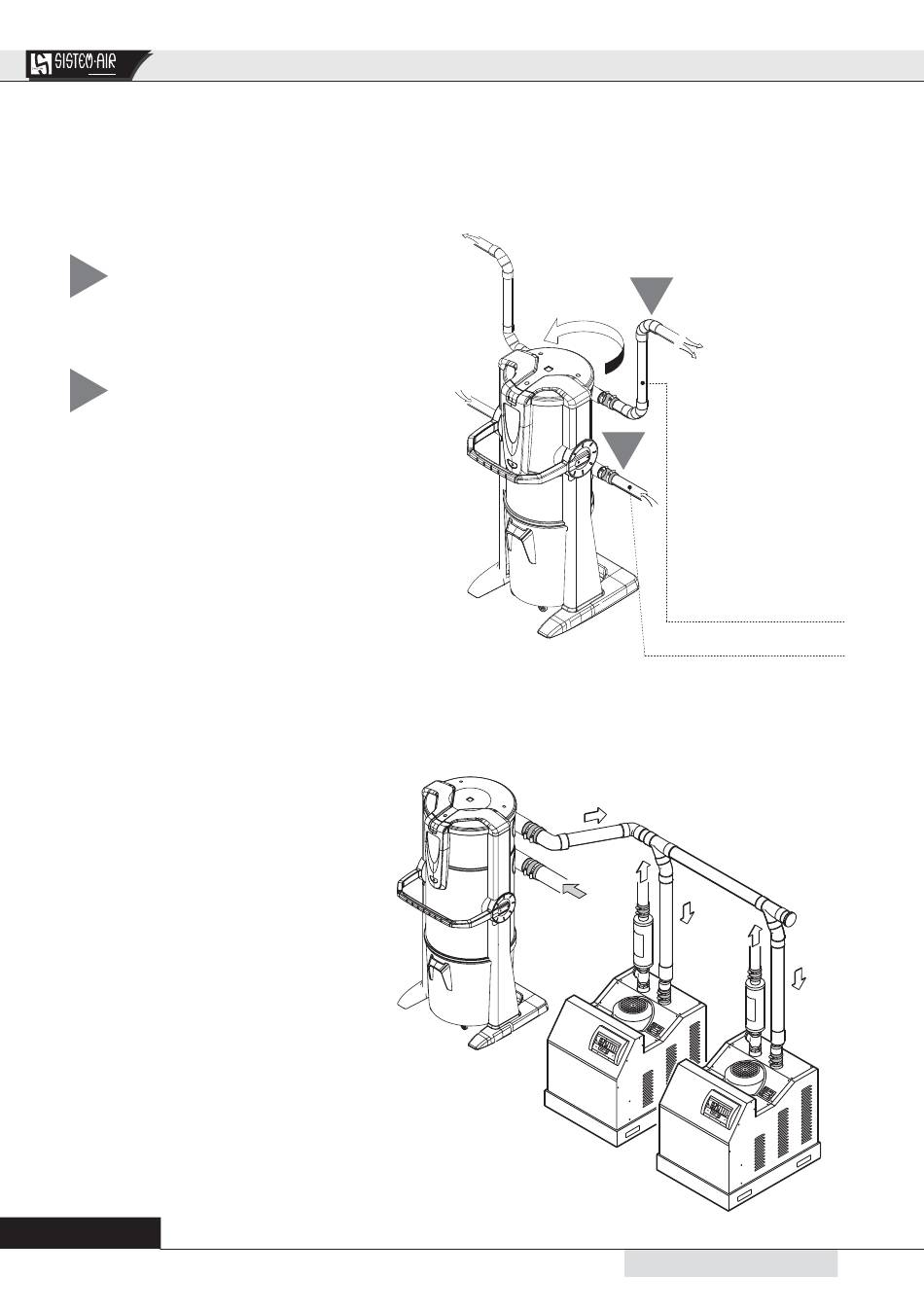

Esempio di collegamento rete tubiera
18
(LINGUA ORIGINALE)
B
A
Aspirazione Industrial Motor
Rete tubiera prese aspiranti
